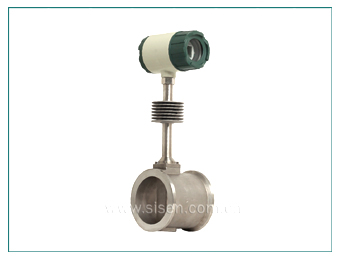

一、渦街流量計的概述
1 |
渦街流量計是一種測量精度高，安裝簡單，維護量小，用途廣泛的計量儀表，目前廣泛用于石油 化工，冶金，紡織，城市建設，能源等行業。 |
2 |
渦街流量計的傳感器輸出頻率信號，它通常與計算機或流量積算儀組成流量測量系統。 |
3 |
渦街流量計的變送器輸出與體積流量成正比的4-20mA標準信號，它通常與計算機組成流量測量系 統或其它流量積算儀表組成渦街流量計 |
4 |
渦街流量計的傳感器/變送器安裝于管道上，流量積算儀或計算機安裝于控制室并向渦街流量傳感 器/變送器提供電源，兩者之間用屏蔽電纜連接。 |
5 |
分體型渦街流量計的電路部分與表體分離。電路部分安裝在環境良好，檢測方便的位置，其與表體 之間在出廠時已用≤10m的專用電纜連接。 |
二、渦街流量計的功能特點
1 |
介質通用性好，可測量蒸汽、氣體和液體。 |
2 |
|
3 |
氣體：空氣、氧氣、氮氣、天然氣、液化氣、氨氣、氯氣、烷、烯、烴等各種氣體。 |
4 |
液體：水、軟化水、汽油、煤油、柴油、液化石油、液氨、光氣、烷、烯、醇、醛等各種化工液 體。 |
5 |
智能一體化設計，能現場顯示瞬時流量和累積流量及儀表系數。 |
6 |
微功耗雙電源設計，內部參數永久保存。 |
7 |
渦街流量計的檢測探頭采用優化組合結構和特殊工藝技術封裝，抗振性能優越。 |
8 |
壓電元件是鑲嵌在探頭體內，內部無填充料，性能穩定可靠。 |
9 |
渦街流量計的檢測元件不接觸介質，無可動件，壓力損失小，使用壽命長。 |
三、渦街流量計的技術參數
口徑（標準訂貨) |
對夾式：DN15~DN300 法蘭式：DN15~DN600 特殊口徑可協議供貨 |
連接方式 連接標準 |
夾持型，配對法蘭 GB9119-2000（標準） |
公稱壓力（MPa） |
液體 ：1.6 2.0 2.5 4.0 5.0 6.3 10.0MPa 氣體及蒸汽：1.6 2.0 2.5 4.0 5.0MPa |
介質溫度（℃） |
-40～80℃ -40～150℃ -40～300℃ |
準確度 |
1.5% |
本體、漩渦發生體 的材質 |
304（標準供貨）、316L、哈氏合金C、哈氏合金B(yǎng) 其他材料協議供貨 |
流速范圍（m/s） |
液體：0.4～4 氣體：4～40 蒸汽：3～70 |
輸出信號 |
1) 無當?shù)仫@示頻率信號：高電平≥8V，低電平＜0.5V，方波、脈沖占空比1：1 |
2) 標準電流信號：與流量成比例的4-20mA標準電流信號 |
|
3) 就地顯示瞬時流量，累積流量，同時輸出流量成比例的4-20mA標準電流信號 和脈沖頻率信號 |
|
供電電源 |
三線制脈沖輸出：12-24VDC（電壓脈沖型） 二線制電流輸出：15-24VDC（標準電流輸出、當?shù)仫@示） 電池供電：鋰電池3.6V |
防護等級 |
IP65用于室內外安裝 IP68 |
環境條件 |
環境溫度：-30～65（℃） |
相對濕度：5～ 90（%） |
|
大氣壓力：86～106（KPa） |
