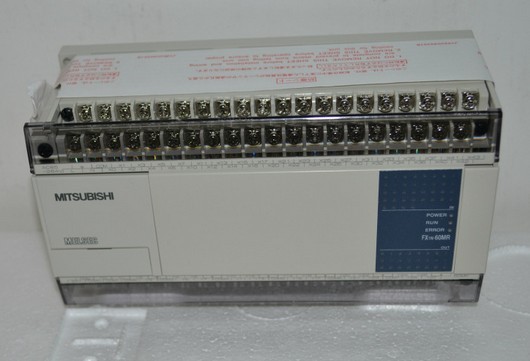

項目
|
規格
|
備注
|
|
運轉控制方式
|
通過儲存的程序周期運轉
|
||
I/O控制方法
|
批處理方法(當執行END指令時)
|
I/O指令可以刷新
|
|
運轉處理時間
|
基本指令：0.55至0.7µs
應用指令：3.7至幾百µs
|
||
編程語言
|
邏輯梯形圖和指令清單
|
使用步進梯形圖能生成SFC類型程序
|
|
程序容量
|
內置8K步EEPROM
|
存儲盒(FX1n-EEPROM-8L)可選
|
|
指令數目
|
基本順序指令：27
步進梯形指令：2
應用指令：89
|
最大可用177條應用指令，包括所有的變化
|
|
I/O配置
|
最大硬體1/0配置點128，依賴于用戶的選擇（最大軟件可設定地址輸入128、輸出 128）
|
||
輔助繼電器
（M線圈）
|
一般
|
384點
|
M0至M383
|
鎖定
|
1152點（子系統）
|
M384至M1535
|
|
特殊
|
256點
|
M8000至M8255
|
|
狀態繼電器
（S線圈）
|
一般
|
1000點
|
S0至S999
|
初始
|
10點（子系統）
|
S0至S9
|
|
定時器（T）
|
100毫秒
|
范圍：0至3276.7秒200點
|
T0至T199
|
10毫秒
|
范圍：0至327.67秒46點
|
T200至T245
|
|
1毫秒
|
范圍：0.001至32.767秒4點
|
T246至T249
|
|
100毫秒積算
|
范圍：0至3276.7秒6點
|
T250至T255
|
|
計數器（C）
|
一般
|
范圍：0至32767數16點
|
C0至C15
類型：16位上計數器
|
鎖定
|
184點（子系統）
|
C16至C199
類型：16位上計數器
|
|
一般
|
范圍:1至32767數20點
|
C200至C199
類型：32位雙向計數器
|
|
鎖定
|
15點（子系統)
|
C220至C234
類型：32位雙向計數器
|
|
高速計數器
（C）
|
單相
|
范圍：-214 7483 648至+2147 4836 47數
選擇多達4個單相計數器，組合計數頻率不大于
5KHz。
或選擇一個雙相或A/B相計數器，組合計數頻率不大
于2KHz。注意所有的計數器都鎖定。
|
C235至C238 4點
|
單相c/w起始
停止輸入
|
C241、C242和C244
3點
|
||
雙相
|
C246、C247和C249 3點
|
||
A/B相
|
C251、C252和C254 3點
|
||
數據寄存器
（D）
|
一般
|
128點
|
D0至D127
類型：32位元件的16位數據存儲寄存器
|
鎖定
|
7872點
|
D128至D7999
類型：32位元件的16位數據存儲寄存器
|
|
文件
|
7000點
|
D1000至D7999通過3塊500程式步的參數設置
類型：16位數據存儲寄存器
|
|
外部調節
|
范圍：0至255 2點
|
數據從外部設置電位器移到寄存器D8030和8031
|
|
特殊
|
256點（包含D8013、D8030和D8031）
|
從D8000至D8255
類型：16位數據存儲寄存器
|
|
變址
|
16點
|
V和Z 類型：16位數據存儲寄存器
|
|
指標
（P）
|
用于CALL
|
128點
|
P0至P127
|
用于中斷
|
6點
|
100*至130* （上升觸發*=1，下降觸發*=0）
|
|
嵌套層次
|
用于MC和MRC時8點
|
N0至N7
|
|
常數
|
十進位K
|
16位：-32768至+32768
32位：-2147 48 36 48至+214 748 36 47
|
|
十六進位H
|
16位：0000至FFFF
32位：00000000至FFFFFFFF
|
||
