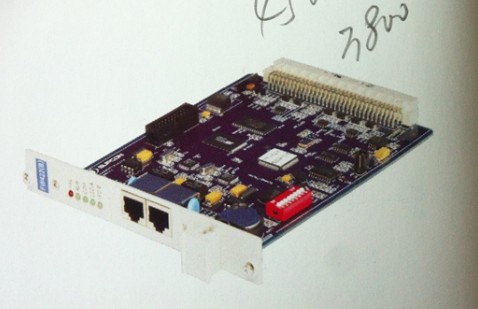

■SOE信號輸入卡FW422(B)
Soe 主卡FW422(B)是整個soex系統(tǒng)的核心部件，負責與從卡FW369(B)進行通訊，采集soe記錄，并將soe數據打包上送至soe服務器。主卡可診斷網絡上各種從卡的狀態(tài)，通信網絡、同步網絡的故障情況。
●卡件性能參數
技術指標 |
性能參數 |
供電 5V電源 24V電源 |
（5+0.3）VDC，1max<400Ma (24_+0.7)VDC,1max<50ma |
配電 配電電壓 通道短路保護電流 |
（24_+1）V或（25_+1）V(配置安全柵選擇) （27_+2）mA |
通道數 |
8路 |
通道隔離方式 |
點點隔離 |
隔離電壓 現場側與系統(tǒng)側 通道間 |
500VAC,50Hz,60s 250VAC,50Hz,60s |
與soe從卡的通訊掃描周期 |
<5s |
Soe從卡的通訊掃描周期 |
同一soe主卡內<1ms 不同soe主卡內<2ms |
輸入阻抗 電壓 電流 |
1m 250 |
共模抑制比 |
100db |
串摸抑制比 |
60db |
EMC指標 |
|
抗電快速脈沖群干擾 |
1KV |
抗浪涌沖擊干擾 |
2KV |
抗射頻電磁波干擾 |
10V/m |
抗靜電放電干擾 |
空氣放電8KV，接觸放電6KV |
卡件內存 |
Soe記錄存儲10000條（掉電保持） |
驅動能力 |
最多可帶16個soe從卡 |
●soe套件
卡件
描述 |
型號 |
備注 |
Soe主卡 |
FW422(B) |
可配16塊從卡使用 |
Soe從卡 |
FW369(B) |
須和端子板配套使用 |
●端子板
描述 |
型號 |
使用范圍 |
備注 |
32路24VDC輸入端子板 |
TB366-DU |
干融點/電平 |
可配置2塊FW369卡 |
16路24VDC輸入端子板 |
TB366-DRU |
干融點/電平 |
可配置1塊FW369卡 |
32路48VDC輸入端子板 |
TB366-48VU |
48VDC |
可配置2塊FW369卡 |
