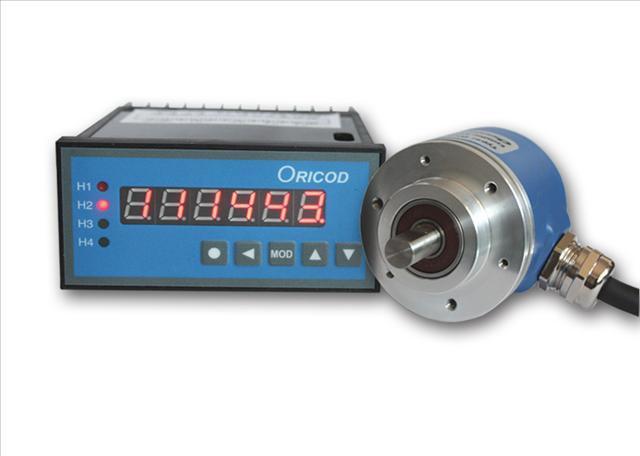

標準型 |
DXM58/***R*(多圈) | DXS58/***R*(單圈) | ||
| 特性參數 | ||||
| 工作電壓 | 10-30Vdc(5Vdc可定制） | 10-30Vdc(5Vdc可定制） | ||
| 消耗電流 | <50mA(24Vdc) | <50mA(24Vdc) | ||
| 輸出信號 | RS485(Modbus RTU)數字信號，可設定長度、角度應用輸出 | RS485(Modbus RTU)數字信號，可設定長度、角度應用輸出 | ||
| 分辨率 | 最大8192/FS | 最大65536/FS | ||
| 連續圈數 | 最高8192 | 無 | ||
| 重復精度 | 重復性±2BIT（實際精度與安裝精度、軸同心度有關） | 16位時小于20BIT | ||
| 傳送速率 | 4800bps、9600bps、19200bps、38400bps、115200bps可設。 | 4800bps、9600bps、19200bps、38400bps、115200bps可設。 | ||
| 振動沖擊 | 20g，10～2000Hz； | 20g，10～2000Hz； | ||
| 工作溫度 | -25～80℃ | -25～80℃ | ||
| 儲存溫度 | -40～80℃ | -40～80℃ | ||
| 防護等級 | 外殼IP67 轉軸IP65 | 外殼IP67 轉軸IP65 | ||
| 允許轉速 | 2400轉/分 | 2400轉/分 | ||
| 連接電纜 | 1米屏蔽電纜 （其他規格可定做） | 1米屏蔽電纜 （其他規格可定做） | ||
| 外形結構 | 58mm外徑，實心軸，盲孔軸 | 58mm外徑，實心軸，盲孔軸 | ||
輸出接口（以說明書為準） |
典型應用： | |||
| 電纜輸出 | 插針輸出 | |||
| 電纜顏色 | 信號輸出 | 針腳 | 信號輸出 | ¢閘門開度 |
| 棕色 | 10…30Vdc (工作電源) | 1 | 10…30Vdc (工作電源) | |
| 白色 | 0V GND (電源0V) | 2 | 0V GND (電源0V) | ¢起重機械 |
| 綠色 | R485A | 3 | R485A | |
| 黃色 | R485B | 4 | R485B | ¢包裝機械 |
| 灰色 | 置位 | 5 | 置位 | |
| 注：具體485通信見485通信協議。 | ¢印刷機械 | |||
| ¢紡織機械 | ||||
