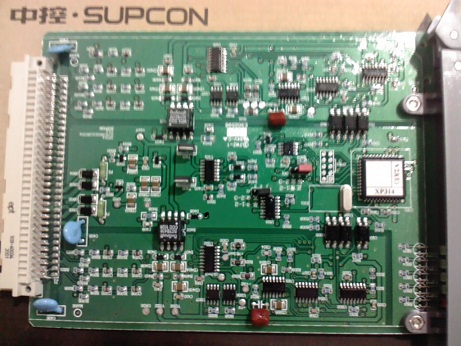

XP314卡的6路信號調理分為兩組，其中1、2、3通道為第一組，4、5、6通道為第二組，同一組內的信號調理采用同一個隔離電源供電，兩組之間的電源和信號互相隔離，并且都與控制站的電源隔離。XP314卡件可單獨工作，也能以冗余方式工作。冗余配置時，工作卡和備用卡能對同一點信號同時進行采樣和處理，可無擾動切換?？哂凶栽\斷功能，在采樣、處理信號的同時，也在進行自檢。卡件冗余配置時，一旦工作卡自檢到故障，立即將工作權讓給備用卡，并且點亮故障燈報警，等待處理。工作卡和備用卡對同一點信號同時進行采樣和處理，無擾動切換。當卡件單卡工作時，一旦自檢到錯誤，卡件也會點亮故障燈報警。 用戶可通過上位機對XP314卡進行組態，決定其對何種信號進行處理，并可隨時在線更改，使用方便靈活。
XP314在采集熱電偶信號時具有冷端溫度采集功能，可對一熱敏電阻信號進行采集，采集范圍為（-50~+50）℃之間的溫室，冷端溫度誤差≤1℃。冷端溫度的測量也可以由數據轉發卡XP233完成。當組態中主控制卡對冷端設置為“就地”時，主控制卡使用I/O卡（XP314)采集的冷端溫度進行信號處理，即各個熱電偶信號采集卡件都各自采樣冷端溫度，冷端溫度測量元件安裝在I/O單元接線端子的底部（不可延伸)，此時補償導線必須一直從現場延伸到I/O單元的接線端子處；當組態中主控制卡對冷端設置為“遠程”時，由數據轉發卡XP233采集冷端溫度進行信號處理。
