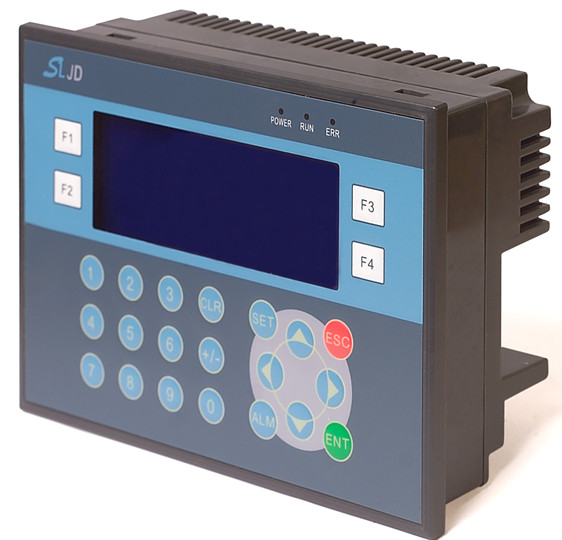

HX 系列一體機
HX-20MR、HX-20MT系列
兼容三菱PLC全部指令
1、PLC功能：
● 功能同Gx1s、Gx1n系列
● 開關量輸入：12點光耦隔離輸入。
● 開關量輸出：8點輸出（晶體管型、繼電器型、晶體管繼電器混合型）。
● 2-3路模擬量輸入（0-10V 0-20mA）。注：可接K型熱電偶溫度傳感器用模擬輸入。內藏冷端補償電路。分辨率精度為0.1℃。
● 1-2路模擬量出（0-10V）?？山幼冾l器。
2、 HMI功能：
● 功能同GD204（MD204）系列。
● 畫面編輯簡單直觀，功能豐富。
● LCD顯示：192×64像素（3.7inh）。
● LCD壽命可達50萬小時。
● 功能鍵多達24個（含4個全局功能鍵）。
● 按鍵靈敏、精確。
● HMI和PLC編程使用同一根編程電纜。
3、一般規格
輸入電壓 |
DC24V |
功耗 |
低于10W (TYP2.0W) |
允許瞬時停電 |
小于20ms |
耐電壓 |
AC1000V-10mA 1分鐘(信號與地間) |
絕緣阻抗 |
DC500V-約10MΩ （信號與地間） |
操作溫度 |
0~50℃ |
保存溫度 |
–10~60℃ |
環境溫度 |
20~85%（無凝露） |
耐振動 |
10~25Hz(X,Y,Z方向各30分鐘2G) |
抗干擾 |
電壓噪聲： 1000Vp-p |
周圍空氣 |
無腐蝕性氣體 |
保護結構 |
適合IP65F |
外形尺寸 |
172×121 ×56（mm） |
顯示尺寸 |
101 × 36 mm（mm） |
安裝開孔尺寸 |
162 × 112 mm |
