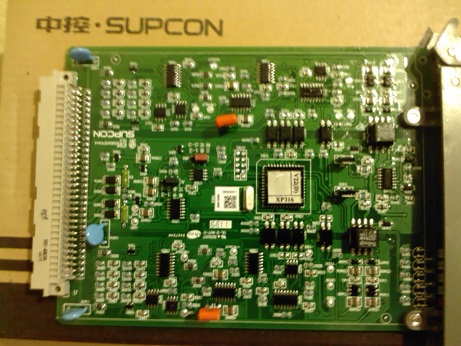

XP316型熱電阻信號輸入卡是一塊智能型的、分組隔離的、專用于測量熱電阻信號的、可冗余的四路模擬信號采集卡。每一路可單獨組態并可以接收Pt100、Cu50二種熱電阻信號，將其調理后轉換成數字信號并通過數據轉發卡XP233送給主機卡XP243。
XP316卡的四路信號調理分為兩組，其中1、2通道為第一組，3、4通道為第二組，同一組內的信號調理采用同一個隔離電源供電，兩組之間的電源和信號互相隔離，并且都與控制站的電源隔離?？蓡为毠ぷ鳎材芤匀哂喾绞焦ぷ?。熱電阻信號可以并聯方式接入互為冗余的二塊XP316卡中，真正做到了從信號調理這一級開始的冗余。同時，卡件具有自診斷和與主控卡通訊的功能；在采樣、處理信號的同時，也在進行自檢。如果卡件處于冗余狀態，一旦工作卡自檢到故障，立即將工作權讓給備用卡，并且點亮故障燈報警，待處理。工作卡和備用卡同時對同一點信號都進行采樣和處理，切換時無擾動。如果卡件為單卡工作，一旦自檢到錯誤，卡件會點亮故障燈并報警。
