串口屏，工業串口屏，串口智能顯示屏。智能顯示終端，工業智能顯示都是我們自主研發的產品。
1. 工作原理：
2. 用戶系統（單片機、ARM、DSP、PC機）通過串口下達顯示指令，輕松現實觸摸顯示精美界面，圖片界面通過PC機IDE開發界面下載預存顯示模組中，開發工作量極少。
2 簡介
可用PC、DSP、單片機、MCU、ARM控制的串口工業顯示屏，簡化了彩色LCD的應用。用戶在不需要了解LCD的工作原理及顯示方式的情況下，按照顯示終端所提供的指令格式通過串行接口或并行接口發送控制指令，顯示所需的人機界面。
1.1 終端簡介

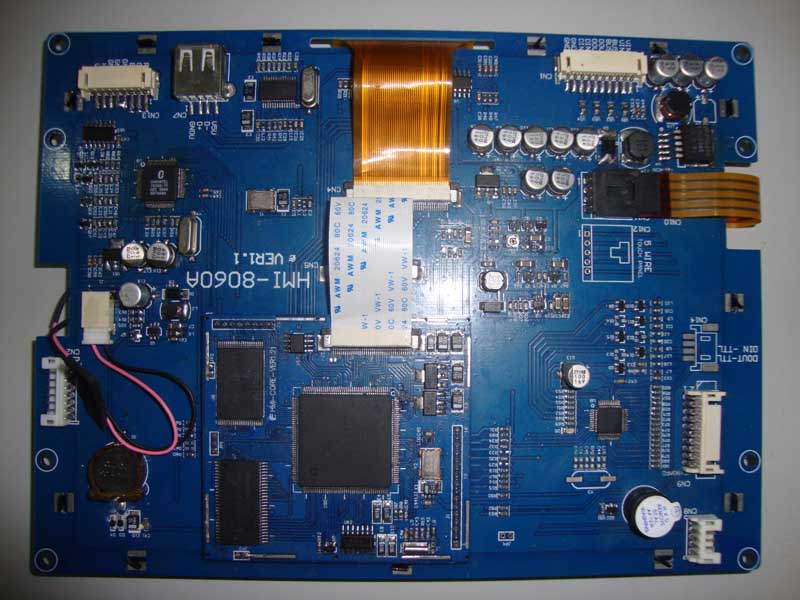

FX-HMI和HMJ系列人機界面取代傳統總線型LCD控制板，。廣泛用于醫療、電力儀表、電梯、數控機床、汽車電子、工程機械、電子菜單、消費類電子等行業。客戶可定制OEM/ODM服務。
TFT雖然顯示效果極佳，具有16位、24位等，但是控制時序相對復雜，工業上應用的8位、16位或者是32位MCU也無法之直接操作真彩色TFT。方顯科技的串口顯示屏系列顯示產品涵蓋3.5-12.1寸TFT應用，具有低成本、高性能及高可靠性等特點，該系列顯示產品給單片機提供了容易操作的串行數據接口，為8位、16位及32位MCU的TFT驅動設計提供了良好的解決方案。此產品的目標是用戶10幾分鐘就能設計出自己的人機界面，精簡GUI指令，無需學習新的開發語言。
1.2 終端性能
支持任意矢量字庫顯示(ASCII字庫、漢字字庫GB2312和GBK字庫等)
支持大容量FLASH， 最大支持到1G字節，可存儲各種字庫和多幅圖片
支持圖片自動播放功能、預置配置文件自動配置按鍵功能；
RS232接口，波特率從1200～115200可設；
支持高速串口，可以直接接到PC機的USB口，波特率高達921600；
支持觸摸屏操作；
支持快速畫點、線、圓、橢圓、矩形及多邊形等基本繪圖操作；
支持快速矩形區域、圓域、橢圓域填充操作；
支持快速頻譜、折線繪制；
支持光標、鼠標顯示；
支持鍵控背光操作，背光自動關閉時間可通過指令設置；
支持指令批處理功能；
支持截圖顯示，支持透明色設置；
支持圖標功能顯示、實時時鐘顯示；
支持拼音輸入法；
可選配SD卡、擴充矩陣鍵盤、VGA輸出
支持實時顯示主機發送的JPEG文件
支持RS232接口和TTL接口（部分型號）
2. 終端參數
供電電源：DC 7V -28V/ 500mA，紋波不超過100mVp-p；
工作電流（供電電壓為DC 7V）：300mA（背光開）
通信接口：3線制（DIN/DOUT/GND）RS232串行接口，波特率115200bps；
背光方式：LED背光；
顯示顏色：16位（65K）色；
LCD類型：TFT LCD,分辨率320*240、480*272、800*480、640*480、800*600、1024*768
觸摸屏類型：四/五線電阻式觸摸屏；
用戶可配置FLASH空間：最高達1G字節；
工作溫度范圍：-20℃～70℃
