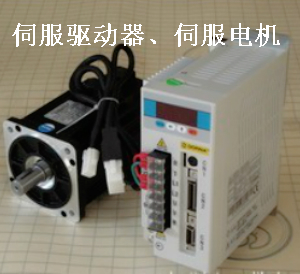

東菱通用伺服驅動器技術指標：
型號： |
0D20 |
0D40 |
0D75 |
||||
電 |
電壓/頻率 |
單相 |
AC200V～230V,-15--＋10%，50～60HZ |
||||
容許電壓變動率 |
單相：220VA |
-15%--＋10% |
|||||
冷卻方式 |
風冷（熱傳導模具，高速強冷風扇） |
||||||
編碼器解析度/回授解析度 |
2500PPR/10000PPR |
||||||
主回路控制方式 |
SVPWM |
||||||
操控模式 |
手動/簡易/自動 |
||||||
位 |
最大輸入脈沖頻率 |
差動傳輸方式：500KPPS 單端傳輸方式：200KPPS |
|||||
指令控制方式 |
外部脈波控制/內部控制 |
||||||
轉矩限制 |
參數設定方式 |
||||||
前饋補償 |
參數設定方式 |
||||||
速 |
類比指令輸入 |
電壓范圍 |
-10～+10VAC |
||||
輸入阻抗 |
10KΩ |
||||||
時間常數 |
2.2uS |
||||||
速度控制范圍 |
1：3000 |
||||||
指令控制范圍 |
外部類比指令控制/內部暫存器控制 |
||||||
轉矩限制 |
參數設定方式或類比輸入 |
||||||
頻寬 |
≥300HZ |
||||||
速度校準率 |
外部負載額定變動（0～100%）最大為0.02% |
||||||
電源+10%變動最大為0.03% |
|||||||
環境溫度（0～50℃）最大為0.03% |
|||||||
扭 |
類比指令輸入 |
電壓范圍 |
-10～+10VAC |
||||
輸入阻抗 |
10KΩ |
||||||
時間常數 |
2.2uS |
||||||
過負荷容許時間 |
220%的額定輸出時間約為3秒 |
||||||
指令控制方式 |
外部類比指令控制/內部暫存器控制 |
||||||
指令平滑方式 |
低通平滑濾波 |
||||||
速度限制 |
參數設定方式或類比輸出 |
||||||
數位 |
輸入 |
伺服使能、報警清除、偏差計數器清零、脈沖指令輸入禁止、CCW驅動禁止、CW驅動禁止、控制方式選擇、零速箝位 |
|||||
輸出 |
A、B、Z差動輸出 |
||||||
伺服準備好、原點歸零、零速度檢出、速度到達、位置到達、轉矩限制中、伺服報警輸出、電磁剎車控制輸出、定位完成輸出 |
|||||||
保護功能 |
過電流、過電壓、欠壓、過熱、過載、Z脈沖丟失、EEPROM參數錯誤、超程等等 |
||||||
通訊界面 |
RS-232/RS-485 |
||||||
使用 |
使用/保存溫度 |
0～55℃/-20℃～85℃ |
|||||
使用/保存適度 |
小于90%（不結露） |
||||||
耐震動/耐沖擊 |
小于0.5G(4.9m/s²),10～60HZ(非連續運行) |
||||||
通用專機伺服驅動器和電機匹配表：
通用專用伺服驅動器和電機匹配表（220V） |
||||
容量(KW) |
伺服驅動器 |
對應的伺服電機 |
伺服電機參數 |
|
轉速(r/min) |
轉矩(N·M) |
|||
0.2 |
EPS-TA0D20121-0000 |
60DNA-02DB1AKS |
3000 |
0.64 |
0.4 |
EPS-TA0D40121-0000 |
60DNA-04DB1AKS |
3000 |
1.27 |
0.5 |
80DNA-05DB1AKS |
3000 |
1.59 |
|
0.4 |
110DNA-04CB1AMS |
2000 |
1.91 |
|
0.5 |
90DNA-05DB1AKS |
3000 |
1.59 |
|
0.6 |
EPS-TA0D75121-0000 |
130DNA-06AB1AMS |
1000 |
5.73 |
0.75 |
80DNA-08DB1AKS |
3000 |
2.37 |
|
0.75 |
80DNA-08CB1AKS |
2000 |
3.5 |
|
0.75 |
90DNA-08DB1AKS |
3000 |
2.37 |
|
0.75 |
90DNA-08CB1AKS |
2000 |
3.5 |
|
通用專用伺服驅動器和電機匹配表（380V） |
||||
容量(KW) |
伺服驅動器 |
對應的伺服電機 |
伺服電機參數 |
|
轉速(r/min) |
轉速(r/min) |
|||
0.75 |
EPS-TA0D75121-0000 |
DNBB11-0D80CB1AMS |
2000 |
3.82 |
