型號說明
08-----控制器輸出路數(04、08)
2.主要特點
2.1.數字化
系列控制器采用單片計算機控制,可通過對控制器進行多種參數設置,設置參數時通過數碼顯示.本控制器內有記憶體,斷電后自動保留用戶設置的參數.
2.2.功能強大
2.2.1 系列控制器每臺有三種給定輸入方式(內部給定、外部電壓給定、外部電流給定)
2.2.2
04B控制器每臺可控制四個獨立單元有四路輸出(V01-V04),08B控制器每臺可控制八個獨立單元有八路輸出(V01-V08)
2.2.3每個控制器單元的輸出可作為另外控制單元的輸入(單元串、并聯使用),可將一臺控制器做為二臺或三臺獨立控制器使用.
2.2.4具有緩啟動、停車功能,時間可設置(0-250sec.)
系列電機同步控制器
2.2.5獨有的反饋越限報警功能,并能顯示出反饋越限的一路,且上下限由用戶設置.
2.2.6具有故障報警及啟動信號繼電器輸出,其驅動能力達5A.
2.3.高精度
本系列控制器輸入、輸出模擬信號采用高分辨率的A/D、D/A轉換器,其分辨率可達0.1%.
2.4.通用性
外部給定輸入采用標準的0～10V或4～20mA,控制輸出0～10V,可以與各種電機調速控制器相匹配.
特有的反饋信號偏移量△f控制方式,通過外接電阻能兼容多種電壓、電流信號輸出的傳感器.
2.5.使用簡便
2.5.1用戶修改控制參數可在控制器啟動狀態下進行,便于用戶調試設備.
2.5.2具有對設定的參數進行鎖定的功能,能避免其他人員誤動.
2.5.3外部連線少,簡化用戶設計及調試設備工作,大量節省用戶的人力、物力、財力.
2.6.工作可靠
系列電機同步控制器經過精心設計制造,內部工作電源采用開關電源,抗干擾能力強,工作電壓范圍寬,能保證在電網電壓波動范圍大的地方均能正常工作,其工作電壓在150～300VAC.
3.主要技術參數
3.1控制電壓輸出
輸出電壓分辨率0.01V 輸出電壓驅動能力≤５mA.
輸出電壓穩定度≤0.2%
系列電機同步控制器
3.2給定、反饋信號輸入
給定、反饋電壓輸入分辨率0.01V 外部給定電壓輸入精度≤0.4%
反饋電壓輸入精度≤5±0.01V
3.3內部電源輸出負載能力
+24V、 ±5V電源最大輸出電流≤200mA +10V電源最大輸出電流≤10mA
4.使用條件
工作電壓(交流):220V±30% 50～60Hz
工作環境溫度 :0～50℃
相對環境濕度:＜90% 不結露
海拔高度: ＜1000m
周圍無腐蝕、粉塵氣體及易燃易爆等危險品.

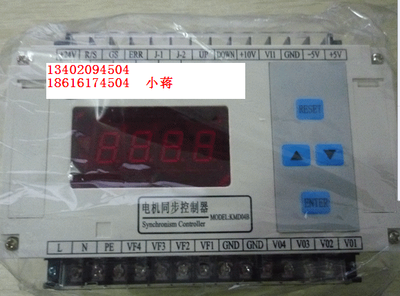

5.面板說明
顯示器 :在系統工作時可顯示各路輸出電壓值,在參數設置時可顯示各參數碼及參數值
指示燈H1:燈滅、系統處于停車狀態.燈亮、系統處于運行狀態
指示燈H2: 燈滅、系統運行正常. 燈亮、系統發生故障
參數設定鍵:該鍵可對控制器內每個參數碼對應的參數值進行修改存儲
增/減鍵:用于對增加、減少參數碼及參數值的大小
復位鍵:當系統工作發生錯誤或其它不正常狀態,可按下該鍵使控制器復位
6.接線端子說明
GS: +24V負極
R/S:啟動、停止控制器.該端子與GS短接時,控制器允許輸出,繼電器J1動作.當控制器處于停止?fàn)顟B(tài)時,各單元輸出為零.當控制器處于啟動或運行時發生反饋越限報警后,該端子開路可消除報警.
系列電機同步控制器
+24V:與GS組成24V直流電源.最大負載≤200mA
ERR:外部故障連鎖輸入與反饋越限報警復用端.當報警功能設置為‘I’時,該端子與GS短接,控制器認為外部有故障輸入.當報警功能設置為‘0’·時,該端子開路允許反饋越限報警,該端子與GS短接為禁止反饋越限報警.當發生報警時,繼電器J2動作,控制各單元輸出為零.當發生反饋越限報警后,該端子與GS短接可消除報警.
NC:空腳
+10V:外部給定電位器用電源,最大輸出電流≤10mA
GND:控制器內直流電源的負極,可與VO、VF、VI端組成信號的輸入和輸出
VI1:外部給定1,可輸入0～10V或4～20mA信號
VI2:外部給定2,可輸入0～10V信號(KMD04B型無此接線端)
VF1-VF8:反饋信號八路輸入端(KMD04B型反饋信號輸入為四路VF1-VF4),電平電壓為(-5V～+5V),外部導線長度超過20cm時請使用屏蔽線.
V01-V08:八路控制電壓輸出端(KMD04B型反饋信號輸入為四路V01-V04),輸出電壓0～10V,外部導線長度超過20cm時請使用屏蔽線.
注意:嚴禁將控制電壓輸出端(V0與GND短接),否則會損壞控制器
UP、DOWN:上升下降控制端,當設定內部給定為輸入源時,用UP與GND或DOWN與GND短接可使輸出端電壓上升或下降,用戶可用二個常開按鈕連接控制.初始輸出電壓KMD04B型由F-18參數碼設定,如用戶使用此端子外部引線超過2m時,請用屏蔽線和加裝中間繼電器.
+5V、-5V:提供反饋用電源,最大輸出電流≤200mA
J2-1、J2-2、J2-3:繼電器J2輸出觸點,當有外部故障信號輸入、反饋越限或控制器設置錯誤時動作.J2-1與J2-2之間為常閉觸點.J2-2與J2-3之間為常開觸點(KMD04B型只有常開觸點出).
系列電機同步控制器
J1-1、J1-2、J1-3: 繼電器J1輸出觸點,當控制器啟動時動作。J1-1與J1-2之間為常閉觸點.J1-2與J1-3間為常開觸點(KMD04B型無此觸點輸出).
注意:繼電器J1、J2的觸頭最大電流容量為250VAC,5A.
L、N:控制器工作電源輸入端(220VAC)
PE:接地端,該端子與地面連接.
7.控制器原理框圖及功能說明
7.1 04B型原理框圖
第一單元: 第一路輸出 反饋輸入1
第二單元 第二路輸出 反饋輸入2
第三單元 第三路輸出 反饋輸入3
第四單元 第四路輸出 反饋輸入4
第五單元 第五路輸出 反饋輸入5
第六單元 第六路輸出 反饋輸入6
第七單元 第七路輸出 反饋輸入7
第八單元 第八路輸出 反饋輸入8
外部給定一輸入
外部故障連鎖輸入
啟動/停止控制 內部電源
7.2基本計算公式
VO=Vi×Ki+(Vf-△f)×KF
