西門子總線連接器概述

• 用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜
• 安裝方便
• FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間
• 集成端接電阻 (6ES7 972-0BA30-0XA0 中不具有)
• 通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點
• 西門子6ES7 972-0BA52-0XA0接頭

西門子總線連接器說明

•
• 用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。

西門子總線連接器特性

提供有各種類型的總線連接器，可優化用于連接的設備：

• 總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻
• 帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

• 有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率最大為 1.5 Mbit/s，無集成的總線端接電阻。
• PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率最大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。

西門子總線連接器使用說明

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0XA0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

必須在 PROFIBUS 網段的兩端進行這種連接。

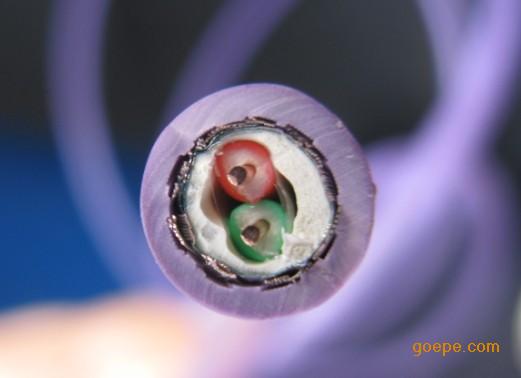

Profi bus 拖曳電纜，2 芯屏蔽，按米銷售，最小 20 米，最大 1000 米
6XV1 830-3EH1O
Profi bus FC 標準電纜，按米銷售，最小 20 米，最大 1000 米
6XV1 830-OEH1O
PROFIBUS DP 90 度引出線，集成終端電阻，無編程器接口，端子接線
6ES7 972-0BA12-OXAO
PROFIBUS DP 90 度引出線，集成終端電阻，有編程器接口，端子接線
6ES7 972-0BB12-OXAO
PROFIBUS DP 35 度引出線，集成終端電阻，無編程器接口，端子接線
6ES7 972-0BA41-OXAO

PROFIBUS DP 35 度引出線，集成終端電阻，有編程器接口，端子接線
6ES7 972-0BB41-OXAO
PROFIBUS DP 30 度引出線，無終端電阻，有編程器接口，快連型
6ES7 972-0BA30-OXAO
PROFIBUS DP 90 度引出線，集成終端電阻，無編程器接口，快連型
6ES7 972-0BA52-OXAO
PROFIBUS DP 90 度引出線，集成終端電阻，有編程器接口，快連型
6ES7 972-0BB52-OXAO
PROFIBUS DP 35 度引出線，集成終端電阻，無編程器接口，快連型
6ES7 972-0BA60-OXAO
PROFIBUS DP 35 度引出線，集成終端電阻，有編程器接口，快連型
6ES7 972-0BB60-OXAO

PROFIBUS DP 180 度引出線，集成終端電阻，有編程器接口，快連型
6GK1 500-0FCOO
PROFIBUS DP 180 度引出線，集成終端電阻，有編程器接口，端子接線
6GK1 500-OEA02
Profi bus DP 有源終端電阻
6ES7 972-0DA00-OAAO
PROFIBUS DP RS485 中繼器
6ES7 972-0AA01-OXAO
PROFIBUS DP RS485 診斷中繼器
6ES7 972-0AB01-0XA0
DP/DP 耦合器
6ES7 158-0AD01-0XA0
PRB
6ES7 972-4AA02-0XA0
PRB 段控制器
6ES7 972-4AA50-0XA0
PROFINET/工業以太網附件
工業以太網 RJ45 FC 快速連接頭，90 度出線，單個包裝
6GK1 901-1BB20-2AA0
工業以太網 RJ45 FC 快速連接頭，90 度出線，10 個包裝
6GK1 901-1BB20-2AB0
工業以太網 RJ45 FC 快速連接頭，180 度出線，單個包裝
6GK1 901-1BB10-2AA0
工業以太網 RJ45 FC 快速連接頭，180 度出線，10 個包裝
6GK1 901-1BB10-2AB0
工業以太網快速安裝雙絞線，標準電纜，按米銷售，最小 20 米，最大 1000 米
6XV1 840-2AH10
工業以太網快速安裝雙絞線，拖曳電纜，按米銷售，最小 20 米，最大 1000 米
6XV1 840-3AH10
IE SC RJ POF Plug，用于連接 POF 光纖的連接頭，20 個包裝
6GK1 900-0MB00-0AC0
IE SC RJ PCF Plug，用于連接 PCF 光纖的連接頭，10 個包裝
6GK1 900-0NB00-0AC0
