一、控制器說明
1、具有16路電磁閥控制（其中8路擴展板），一路電動閥或、液動閥控制；工作時具有過濾、反洗、故障信號無源輸出（擴展板）
2、具有兩路壓力信號輸入（0.5-4.5V），檢測進出水的壓力，并且計算壓差值
3、輸入具有遠程啟停，壓差開關啟動信號以及過濾暫停計時（擴展板）

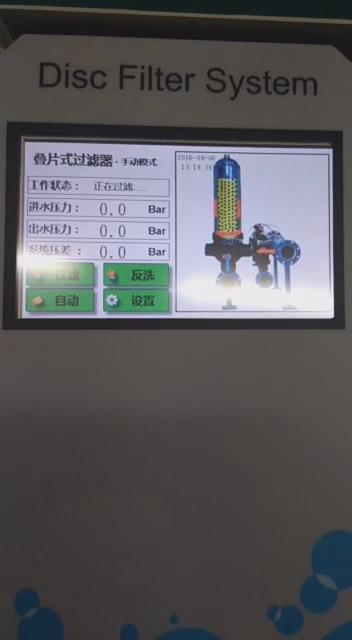

4、5寸觸摸屏實時顯示當前狀態，中英文雙語界面任意切換
二、參數功能表
1、參數表
|
參數 |
備注 |
所屬頁面 |
|
疊片反洗單元數量 |
0-18 （注：疊片和砂濾的數量最大為18） |
設置-設備參數 |
|
砂濾單元數量 |
0-18 （注：疊片和砂濾的數量最大為18） |
|
|
設備類型 |
內源或者外源 |
|
|
反洗啟動模式 |
壓差、定時和高壓啟動選項 |
|
|
出口閥門選擇 |
出口閥的方式可選擇為電動閥或者電磁閥（內源有效） |
|
|
出口閥工作方式 |
間隔工作或者連續工作（內源有效） |
|
|
過濾工作時間 |
0-9999 （單位;秒） |
設置-時間參數 |
|
單元反洗時間 |
0-9999 （單位;秒） |
|
|
反洗預置時間 |
0-9999 （單位;秒） |
|
|
反洗復位時間 |
0-9999 （單位;秒） |
|
|
單元間隔時間 |
0-9999 （單位;秒） |
|
|
壓差延時時間 |
0-9999 （單位;秒） |
|
|
出口閥動作周期 |
0-9999 （單位;秒） |
|
|
壓差報警延時 |
0-9999 （單位;秒） |
|
|
壓差啟動反洗 |
0-99.99（單位：bar） |
設置-壓力參數 |
|
進水超壓反洗 |
0-99.99（單位：bar） |
|
|
進水超壓報警 |
0-99.99（單位：bar） |
|
|
進水低壓報警 |
0-99.99（單位：bar） |
|
|
出口閥門上壓 |
0-99.99（單位：bar） |
|
|
出口閥門下壓 |
0-99.99（單位：bar） |
|
|
出口低壓報警 |
0-99.99（單位：bar） |
|
|
通訊地址 |
ModBus通訊地址設定 |
設置-高級選項-通訊地址 |
|
控制方式 |
遠程或者本地 |
設置-高級選項-控制方式 |
三、控制流程
1、 內源反沖洗控制程序功能：
過慮工作狀態時打開出水口閥門，關閉所有反沖洗電磁閥。當壓差達到壓差延時設定值時打開1＃過濾頭的反沖洗閥門，同時閥門預置時間計時，時間到開始關閉出水口閥門，當出水口壓力達到上限（反沖洗壓力）或關閥時間超過閥門動作周期停止關閥，反沖洗時間開始計時，反沖洗時間到，關閉反沖洗電磁閥，閥門復位時間計時，閥門復位時間到開始打開出水口閥門，達到壓力下限或閥門動作周期時間到停止開閥，1＃過濾頭反沖洗完成。單元間隔時間計時，時間到開始2＃過濾頭反沖過程。。。。。。當反沖頭數量超過反沖洗單元數量時程序進入過濾工作狀態。
當壓差信號保持時間超過壓差報警延時設定值時報警，同時顯示故障
2、 外源反沖洗控制程序功能：
過慮工作狀態時，關閉所有反沖洗電磁閥。當壓差達到壓差延時設定值時同時打開1＃過濾頭的反沖洗閥門和外部閥門（外源沖洗水閥門），同時閥門預置時間計時，計時時間到反沖洗時間開始計時，反沖洗時間到，關閉1＃過濾頭的反沖洗閥門和外部閥門（外源沖洗水閥門），閥門復位時間計時，時間到單元間隔時間計時，時間到開始2＃過濾頭反沖過程。。。。。。。當反沖頭數量超過反沖洗單元數量時程序進入過濾工作狀態。
當壓差信號保持時間超過壓差報警延時設定值時報警，同時顯示故障程序繼續運行,
壓差報警延時設定值=0功能取消.
當內源反洗工作時,在閥門動作周期時間到后仍然沒有達到反沖上限壓力時顯示故障, 程序繼續運行,
