SIMATIC Manager
SIMATIC Manager 對屬于某個自動化項目的所有數據進行管理，而不管使用這些數據的目標系統為何（SIMATIC S7、SIMATIC C7 或 SIMATIC WinAC）。
它為所有 SIMATIC S7、C7 或 WinAC 工具提供了一個公共入口點。處理所選數據所需的 SIMATIC 軟件工具將由 SIMATIC Manager 自動啟動。
符號編輯器
通過 Symbol Editor 工具，可對所有全局變量進行管理（與在對塊進行編程時聲明的局部形式參數不同）。具有下列功能：
使用此工具時生成的符號表可供所有應用程序使用。因此，對一個符號參數進行的更改將由所有工具自動識別。
硬件組態
Hardware Configuration 工具用于對自動化項目中所使用的硬件進行組態和參數化。具有下列功能：
西門子SIMATIC WinCC flexible HMI 系統產品信息：
西門子S7-300系列可編程控制器
6ES7153-1AA03-0XB0 ET200M接口模塊
6ES7307-1BA00-0AA0 工作電源,120/230VAC,24VDC,2A
6ES7307-1EA00-0AA0 工作電源,120/230VAC,24VDC,5A
6ES7312-5AC02-0AB0 MPI接口，本機：10DI/6D0；最大擴展：144DI/D0，32AI/AO。
6ES7313-1AD03-0AB0 MPI接口，帶擴展內存卡槽，后備電池卡座；最大32AI/AO，128DI/DO
6ES7314-1AE04-0AB0 MPI接口，帶擴展內存卡槽，后備電池卡座；最大64AI/AO，512DI/DO
6ES7314-5AE10-0AE0 MPI接口,本機20DI/16DO,4AI/1AO,帶擴展內存卡槽,后備電池卡座；最大64AI/AO，512DI/DO
6ES7314-5AEO3-0AB0 MPI接口,本機20DI/16DO,4AI/1AO,帶后備電池卡座；最大64AI/AO，512DI/DO
6ES7315-1AF03-0AB0 MPI接口，帶擴展內存卡槽，后備電池卡座；最大128AI/AO，1024DI/DO
6ES7315-2AF03-0AB0 MPI接口，DP接口，帶擴展內存卡槽，后備電池卡座；最大256AI/AO，2048DI/DO
6ES7316-2AG00-0AB0 MPI接口，DP接口，帶擴展內存卡槽，后備電池卡座；最大512AI/AO， 4096DI/DO
6ES7318-2AJ00-0AB0 MPI接口，DP接口，帶擴展內存卡槽，后備電池卡座；最大2048AI/AO，16384DI/DO
6ES7321-1BH02-0AA0 16數字24VDC輸入摸板
6ES7321-1BH50-0AA0 16數字24VDC輸入模塊,NPN型

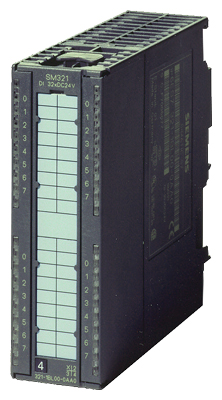

6ES7321-1BL00-0AA0 32數字24VDC輸入摸板
6ES7321-1EL01-0AA0 32數字110VAC輸入摸板
6ES7321-1FF01-0AA0 8數字220VAC輸入摸板
6ES7321-1FH00-0AA0 16數字220VAC輸入摸板
6ES7321-7BH00-0AB0 16數字24VDC輸入摸板,帶診斷能力
6ES7322-1BF01-0AA0 8數字24VDC輸出摸板,2A
6ES7322-1BH01-0AA0 16數字24VDC輸出摸板,0.5A
6ES7322-1BL00-0AA0 32數字24VDC輸出摸板,0.5A
6ES7322-1EH01-0AA0 16數字110VAC輸出摸板,0.5A
6ES7322-1EL00-0AA0 32數字110VAC輸出摸板,1A
6ES7321-1FF01-0AA0 8數字220VAC輸入摸板
6ES7321-1FH00-0AA0 16數字220VAC輸入摸板
6ES7321-7BH00-0AB0 16數字24VDC輸入摸板,帶診斷能力
6ES7322-1BF01-0AA0 8數字24VDC輸出摸板,2A
6ES7322-1BH01-0AA0 16數字24VDC輸出摸板,0.5A
6ES7322-1BL00-0AA0 32數字24VDC輸出摸板,0.5A
信號模塊是 SIMATIC S7-300 進行過程操作的接口。S7-300 模塊范圍的多面性允許模塊化自定義，以滿足最多變的任務。
S7-300 支持多面性技術任務，并提供詳盡的通訊選項。除了具有集成功能和接口的 CPU，在 S7-300 設計中還有各種針對技術和通訊的特殊模塊。
安裝簡便
通過前端連接器連接傳感器/執行器?？墒褂靡韵逻B接方式進行連接：
螺釘型接線端子
彈簧型接線端子
快速連接（絕緣穿刺）
更換模塊后，只需將連接器插入相同類型的新模塊中，并保留原來的布線。前端連接器的編碼可避免發生錯誤。
快速連接
連接 SIMATIC TOP 更加簡單、快速（不是緊湊 CPU 的板載 I/O）。可使用預先裝配的帶有單個電纜芯的前端連接器，和帶有前端連接器模塊、連接線纜和端子盒的完整插件模塊化系統。
高組裝密度
模塊中為數眾多的通道使 S7-300 實現了節省空間的設計?？墒褂妹總€模塊中有 8 至 64 個通道（數字量）或 2 至 8 個通道（模擬量）的模塊。
簡單參數化
使用 STEP 7 對這些模塊進行組態和參數化，并且不需要進行不便的轉換設置。數據進行集中存儲，如果更換了模塊，數據會自動傳輸?shù)叫碌哪K，避免發生任何設置錯誤。使用新模塊時，無需進行軟件升級。可根據需要復制組態信息，例如用于標準機器。返回頁首
許多不同的數字量和模擬量模塊根據每一項任務的要求，準確提供輸入/輸出。
數字量和模擬量模塊在通道數量、電壓和電流范圍、電氣隔離、診斷和警報功能等方面都存在著差別。在這里提到的所有模塊范圍中，SIPLUS 組件可用于擴展的溫度范圍 -25… 60°C 和有害的空氣/冷凝。
診斷、中斷
許多模塊還會監控信號采集（診斷）和從過程（過程中斷）中傳回的信號。這樣便可對過程中出現的錯誤（例如斷線或短路）以及任何過程事件（例如數字輸入時的上升邊或下降邊）立刻做出反應。使用 STEP 7，即可輕松對控制器的響應進行編程。
專用模塊
用于測試和仿真時，模擬量模塊可插入到 S7-300。該模塊通過 LED 轉換和指示輸出信號，實現對編碼器信號的模擬。
該模塊可插入到任何地方（不必遵守插槽規則）。該虛擬模塊為未組態的信號模塊預留了一個插槽。稍后安裝該模塊時，整個組態的機械配置和地址分配均不會更改。
主軸具有定向功能,2個檔位,一檔轉數為6～275r/min；二檔轉數為17～750 r/min 。
選用西門子840D數控系統改造原數控龍門銑床的SINUMERIK 8MC數控系統。新系統包括“10.4"彩色TFT(OP031)顯示器、MMC103帶硬盤。MMC軟件版本為5.3版本,WINDOWS 95操作系統,“3.5"軟驅，R232標準通訊口。NCU為572.3系統，軟件版本為840D的5.3版本。PLC采用S7-300輸入/輸出模塊，同時利用840數控系統的PROFIBUS接口加裝13個S7-ET200BPLC模塊(其中兩塊模擬輸出模塊)，建立4個遠程控制分站。該接口數據傳輸速度為1.5Mbaudrate,遠高于X122接口187.5Kbaudrate的傳輸速度,提高了數據傳輸速度。各分站之間采用西門子專用通訊電纜,與CPU進行數據通訊,這樣即節省控制電纜使用數量,也降低了電氣故障率。該機床還具有龍門軸功能及主-從功能(主要解決X1、XA1,W1、WA1同步運行)以及五軸聯動功能,中文顯示,標準的固定循環,具有840D標準的系統功能。
選用了西門子611D數字伺服驅動系統及1FT6系列交流伺服電動機改造X1軸，XA1軸, Y軸，Z軸，W1軸，WA1軸,S軸，選用西門子611D數字模塊進行控制。
選用西門子S7－300和S7-ET200B改造原S5-PLC。采用SIEMENS 840D標準機床控制面板及用戶操作面板實現機床的一些輔助動作和功能。
首先通過根據原機床標準功能，自行設計電氣原理圖，并組織現場安裝調試進行PLC、NC聯機調試。
通過選用HEIDENHAIN直線光柵尺(LB382C)更換原Y軸、Z軸、W1軸、WA1軸測量系統。用HEIDENHAIN的增量編碼器(ROD485)更換原X軸位置編碼器，主軸定向編碼器。 X軸同步功能利用2臺增量編碼器(ROD485)。利用840D的龍門軸功能實現X1軸、XA1軸兩臺電動機的同步運行。W軸同步功能利用LB382C直線光柵尺(左右各安裝一根直線光柵尺)。利用840D的龍門軸功能，實現W1軸、WA1軸2臺電動機的同步運行，并在WA1側設有微調電動機作為手動橫梁水平調整之用。
主軸根據滑枕上安裝的接近開關與附件銑頭上安裝的接近開關組合不同，通過PLC程序編制，可進行自動、手動安裝附件銑頭以及不同附件銑頭不同功率限制，用以保護附件銑頭不超功率進行工件切削。
對于一臺標準的數控龍門加工中心，根據機床實際工作需要作了以下機床數據配置。
· X1,XA1,Y,Z,W1,WA1,S軸的NC參數配置；
· X1,XA1,Y,Z,W1,WA1,S軸的驅動參數配置；
電源模板
6ES7307-1BA00-0AA0 電源模塊(2A)
6ES7307-1EA00-0AA0 電源模塊(5A)
6ES7307-1KA01-0AA0 電源模塊(10A)
CPU
6ES7312-1AE13-0AB0 CPU312，16K內存
6ES7312-5BE03-0AB0 CPU312C，16K內存
6ES7313-5BF03-0AB0 CPU313C，32K內存
6ES7313-6BF03-0AB0 CPU313C-2PTP，32K內存
6ES7313-6CF03-0AB0 CPU313C-2DP，32K內存
6ES7314-1AG13-0AB0 CPU314,48K內存
6ES7314- 6BG03 -0AB0 CPU314C-2PTP
6ES7314-6CG03-0AB0 CPU314C-2DP
6ES7315-2AG10-0AB0 CPU315-2DP, 128K內存
6ES7315-6FF01-0AB0 CPU315F-2DP,192K內存
6ES7317-2AJ10-0AB0 CPU317-2DP,512K內存
6ES7317-2EJ10-0AB0 CPU317-2PN/DP,512K內存
6ES7317-6FF00-0AB0 CPU317F-2DP,512K內存
6ES7317-6TJ10-0AB0 CPU317T-2DP技術型,512K內存
內存卡
6ES7953-8LF11-0AA0 SIMATIC Micro內存卡 64kByte(MMC)
6ES7953-8LG11-0AA0 SIMATIC Micro內存卡128KByte(MMC)
6ES7953-8LJ11-0AA0 SIMATIC Micro內存卡512KByte(MMC)
6ES7953-8LL11-0AA0 SIMATIC Micro內存卡2MByte(MMC)
6ES7953-8LM11-0AA0 SIMATIC Micro內存卡4MByte(MMC)
6ES7953-8LP11-0AA0 SIMATIC Micro內存卡8MByte(MMC)
