疊片盤式過濾器控制系統要求說明
一、 輸入/輸出點功能說明
1、 輸入信號：4個(常開無源接點)
壓差信號輸入
進水壓力上限
出水壓力上限（僅限內源反沖洗有效）
出水壓力下限（僅限內源反沖洗有效）
2、 輸出信號：18個（3A/24V）
16個點控制清洗電磁閥：每個控制4個直流24V電磁閥。
2個點控制閥門：控制單相交流電動閥門或電磁閥。
外源反沖洗時，輸出點的動作隨反沖洗閥門動作同步，反沖電磁閥門動作，進水閥門打開，反沖洗電磁閥門停止進水閥門關閉，
二、 設定參數功能說明
|
功能號（Cd） |
名稱 |
設定范圍 |
單位 |
出廠值 |
用戶 設定值 |
內容 |
|
00 |
反沖洗模式選擇 |
0-1 |
- |
0 |
|
0-內源反沖洗 1-外源反沖洗 |
|
01 |
反洗單元數量 |
0-30 |
個 |
16 |
|
|
|
02 |
過濾工作時間 |
0-9999 |
分鐘 |
720 |
|
|
|
03 |
反洗時間 |
0-9999 |
秒 |
10 |
|
|
|
04 |
反洗預置時間（閥門） |
0-9999 |
秒 |
30 |
|
|
|
05 |
反洗復位時間（閥門） |
0-9999 |
秒 |
30 |
|
|
|
06 |
單元間隔時間 |
0-9999 |
秒 |
2 |
|
|
|
07 |
壓差延時時間 |
0-9999 |
秒 |
5 |
|
|
|
08 |
出口閥門動作周期 |
0-9999 |
秒 |
30 |
|
|
|
09 |
壓差報警延時 |
0-9999 |
秒 |
600 |
|
0- 報警功能取消 |
|
10 |
第一次過濾工作時間 |
0-9999 |
分鐘 |
30 |
|
|
|
199 |
背光延時關閉時間 |
0-9999 |
秒 |
0 |
|
0-背光常亮 |
三、 控制要求說明
1、 內源反沖洗控制程序功能：
過慮工作狀態時打開出水口閥門，關閉所有反沖洗電磁閥。當壓差達到壓差延時設定值時打開1＃過濾頭的反沖洗閥門，同時閥門預置時間計時，時間到開始關閉出水口閥門，當出水口壓力達到上限（反沖洗壓力）或關閥時間超過閥門動作周期停止關閥，反沖洗時間開始計時，反沖洗時間到，關閉反沖洗電磁閥，閥門復位時間計時，閥門復位時間到開始打開出水口閥門，達到壓力下限或閥門動作周期時間到停止開閥，1＃過濾頭反沖洗完成。單元間隔時間計時，時間到開始2＃過濾頭反沖過程。。。。。。當反沖頭數量超過反沖洗單元數量時程序進入過濾工作狀態。
當壓差信號保持時間超過壓差報警延時設定值時報警，同時顯示故障代碼E1
2、 外源反沖洗控制程序功能：
過慮工作狀態時，關閉所有反沖洗電磁閥。當壓差達到壓差延時設定值時同時打開1＃過濾頭的反沖洗閥門和外部閥門（外源沖洗水閥門），同時閥門預置時間計時，計時時間到反沖洗時間開始計時，反沖洗時間到，關閉1＃過濾頭的反沖洗閥門和外部閥門（外源沖洗水閥門），閥門復位時間計時，時間到單元間隔時間計時，時間到開始2＃過濾頭反沖過程。。。。。。。當反沖頭數量超過反沖洗單元數量時程序進入過濾工作狀態。
當壓差信號保持時間超過壓差報警延時設定值時報警，同時顯示故障代碼E1程序繼續運行,
壓差報警延時設定值=0功能取消.
當內源反洗工作時,在閥門動作周期時間到后仍然沒有達到反沖上限壓力時顯示故障代碼E2,程序繼續運行,

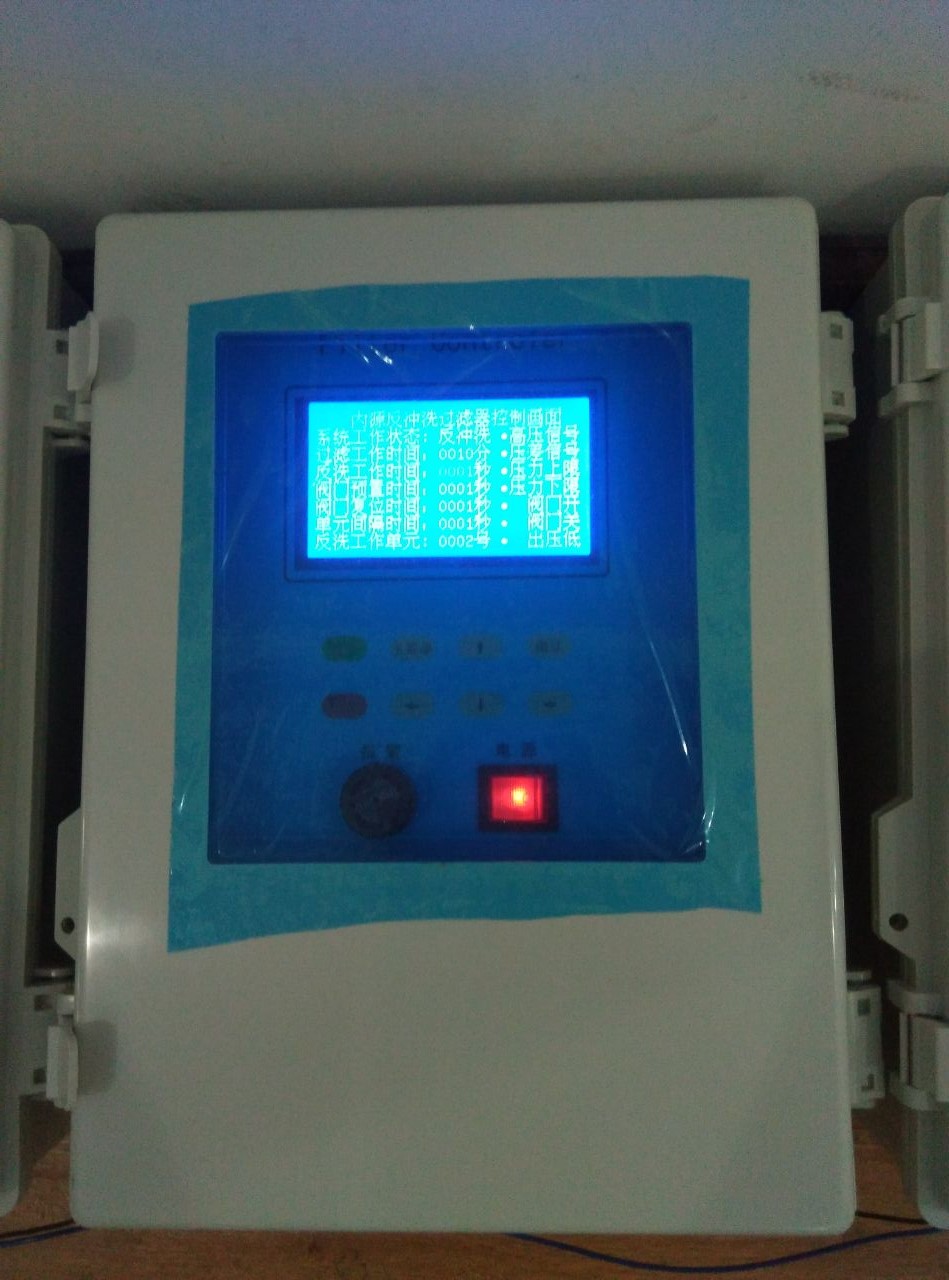

四、 安裝方式說明
箱體采用IP65防水接線盒，
顯示采用240×128的點陣式液晶顯示器
按鍵采用輕觸開關
