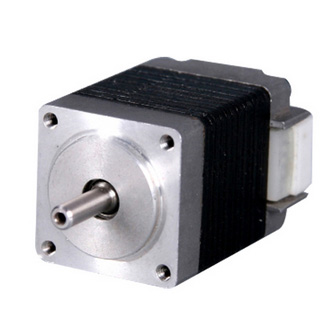

采用優質冷軋鋼片和耐高溫永磁體制造，具有溫升低、可靠性高的特點，由于其具有良好的內部阻尼特性，因而運行平穩，無明顯震蕩區。可滿足不同行業、不同環境下的使用需求。
混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構復雜、成本相對較高。按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器后，步距角減少為0.9°，配上細分驅動器后其步距角可細分達256倍（0.007°/微步）。建議用戶在選擇驅動器時選擇硬件細分型驅動器，因?yàn)橛布?xì)分可作精確定位，而軟件細分只是降低電機的震動噪音，并不能用作精確定位。
判斷需多大力矩：靜扭矩是選擇步進電機的主要參數之一。負載大時，需采用大力矩電機。力矩指標大時，電機外形也大。判斷電機運轉速度：轉速要求高時，應選相電流較大、電感較小的電機，以增加功率輸入。且在選擇驅動器時采用較高供電電壓。選擇電機的安裝規格：如42、57、86、110等，主要與力矩要求有關。
確定定位精度和振動方面的要求情況：判斷是否需細分，需多少細分。根據電機的電流、細分和供電電壓選擇驅動器。
主要技術參數
|
項目 |
性能 |
|
步矩角 |
1.8 |
|
步距角精度 |
±5%（整步，無負載） |
|
電阻精度 |
±10% |
|
電感公差 |
±20% |
|
溫升 |
80℃Max.(rated current,2 phase on) |
|
工作環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
最小100MΩ., 500VDC |
|
介電強度 |
500VAC 1分鐘 |
|
徑向跳動 |
0.06Max.(450 g-load) |
|
軸向跳動 |
0.08Max.(450 g-load) |
技術規格
|
型號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
重量 |
長度 |
適配驅動器 |
|
|
單出軸 |
V |
A |
Ω |
Mh |
Oz-in |
g-cm |
|
kg |
mm |
|
|
UI20STH30-0204A |
4.8 |
0.2 |
24 |
8.0 |
2.2 |
160 |
4 |
0.05 |
28 |
UIM240X |
|
UI20STH38-0604A |
3.9 |
0.6 |
6.5 |
2.2 |
2.8 |
200 |
4 |
0.07 |
33 |
|
*以上僅為代表性產品，派生產品根據客戶要求制作。
