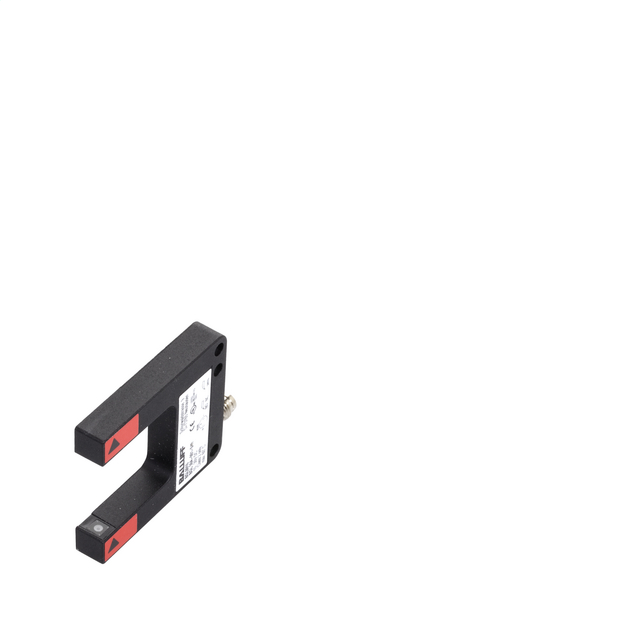

巴魯夫叉形光柵BGL30A-004-S49
產品組別 叉形光柵
功能原理，光學 單向光柵
型號系列 型號系列A
結構 叉形，連接，直頭
尺寸 11.0x68.0x50.0 mm
叉頭寬度 30 mm
最小零件，典型 0.05 mm
光線類型 激光-紅光
激光等級符合IEC 60825-1 1
接口 插接器, M8x1-S49
開關輸出 NPN (1x)
開關功能 常開觸點/常閉觸點 (NO/NC)
工作電壓 10.0…30.0 V
開關頻率f，最大 (在Ue下) 5000 Hz
環境溫度 -10…60 °C
防護等級符合IEC 60529 IP67
巴魯夫叉形光柵BGL30A-004-S49
產品組別 叉形光柵
調節器 電位計，270° (2x)
調整方法 靈敏性
亮/暗切換
短路保護 是
反極性保護 是
防護等級符合IEC 60529 IP67
附加文本 附件單獨訂購。
更多信息：參見操作手冊。
開關輸出端的出廠設置：常開觸點。
基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。
在排除了過載后，傳感器將重新生效。
僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
巴魯夫叉形光柵BGL30A-004-S49
測量工作電流Ie 200 mA
測量工作電壓Ue DC 24.0 V
測量絕緣電壓Ui 75 V DC
遲滯H，最大 0.020 mm
電氣規格 DC，直流電壓
電壓降Ud，最大 (在Ie下) 2.5 V
負荷電容，最大 (在Ue下) 0.50 µF
工作電壓UB，最大，DC [V] 30.0 V
工作電壓UB，最小，DC [V] 10.0 V
接通延時ton，最大值 0.100 ms
開關功能 常開觸點/常閉觸點 (NO/NC)
開關頻率f，最大 (在Ue下) 5000 Hz
