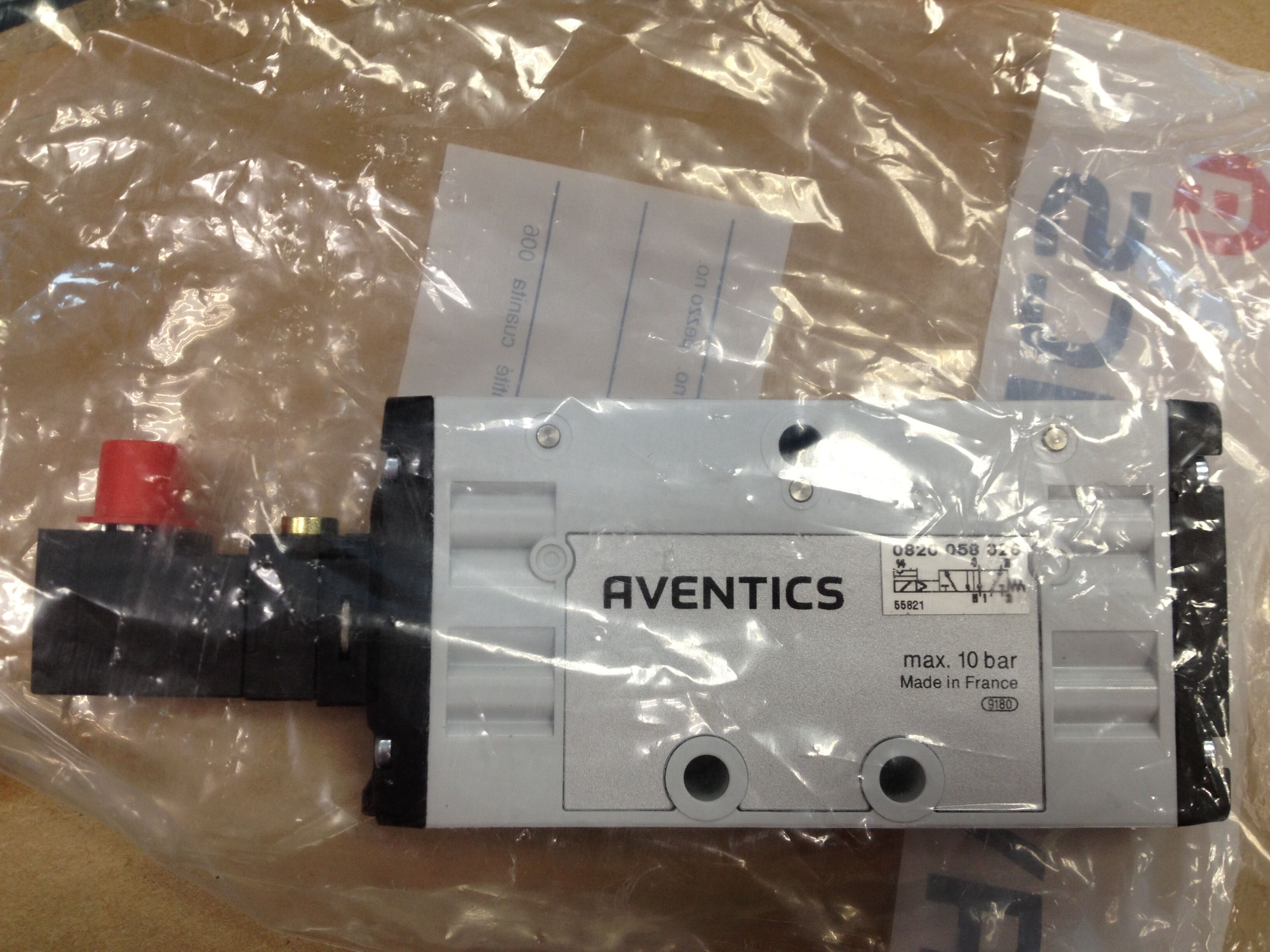

aventics安沃馳氣動0820060053
二位五通換向閥, 系列 TC08
► Qn = 800 l/min ► 預控閥的寬度: 15 mm ► 管式連接 ► 壓縮空氣 接口 出口: G 1/8 ► 電子連接: 多芯插頭, ISO 15217, C 型 ► 手動控制裝置: 鎖定式 ► 單線圈, 雙線圈
結構特點 滑閥，零遮蓋
密封原理 軟密封
在多線路導線板上的組裝 P-導線板
工作壓力范圍 見下表
控制壓力最小/最大 見下表
環境溫度范圍 -10°C / +50°C
介質溫度范圍 -10°C / +50°C
介質 壓縮空氣
顆粒大小 max. 5 µm
壓縮空氣中的含油量 0 mg/m³ - 5 mg/m³
標準化電路接口 ISO 15217
防護等級 帶接口 IP65
暫載率 100 %
無用發射符合 EN 50081:1992
擰緊螺栓的最小扭力 2 Nm
重量 見下表
材料:
外殼 聚酰胺(尼龍)，增強型玻璃纖維
密封 丙烯樹膠; 聚氨酯
正面板 聚酰胺(尼龍)，增強型玻璃纖維
螺紋管套 黃銅, 鍍鎳; 壓鑄鋅, 鍍鉻
技術備注
不可超過最小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力露點必須至少低于環境和介質溫度15 °C，并且允許 的最高溫度為 3 °C。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
只可使用經過 AVENTICS 公司許可的油，參見 “技術信息”章節中的內容。
