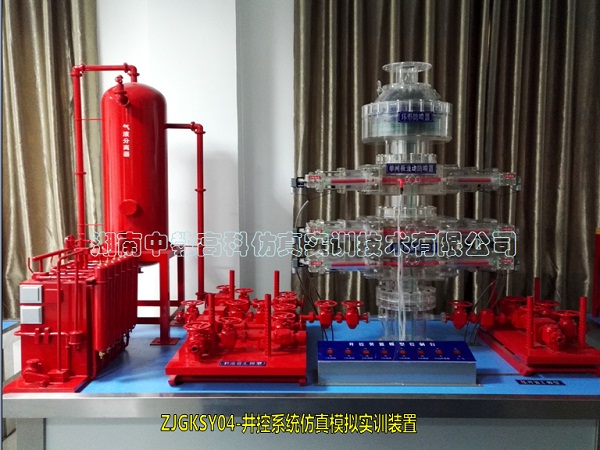

本系統是按井控裝置教學模型的技術規范， 同時參照技術規格書所要求的標準規范，結合實際工況條件進行設計、制造、試驗的井控裝置教學培訓模擬模型。該系統達到技術規范中所要求的相應的防護、防爆等級標準。井口控制盤為電－液綜合控制系統。
對防噴器組開關及鎖緊系統、節流管匯的液動節流閥、鉆井四通旁的手液動平板閥和泥漿氣體分離器進行控制。
一、井控系統概述
1.1井控系統組成
井控裝置教學模型為組合裝配體， 分別由防噴器組、節流管匯、壓井管匯、分離器及放噴管線、液壓或氣動控制系統等主要部分組成。
1.1.1、井口裝置及控制系統：防噴器及控制系統、四通、套管頭等；
1.1.2、井控管匯：節流管匯、壓井管匯、防噴管匯和放噴管線等；
1.1.3、內防噴工具：方鉆桿上、下旋塞、鉆具止回等；
1.1.4、設備及工具：旋轉頭、起下裝置專用工具等。
1.2井控系統實訓裝置功能
通過本井控系統裝置的學習，學員應對井控系統有一個全面的理解和認識，學員畢業后能較快地承擔井控系統的設計與管理工作。實現對系統設備及功能參數形象化教學；使學員不出校門就能感受井控系統工作環境、工作過程、井控裝備功能深入了解，達到現場實習的目的。
1.2.1、熟悉井控系統設備組成、原理與作用功能；
1.2.2、熟悉井控裝置基本組合配套型式與特殊組合配套型式；
1.2.3、熟悉各液壓防噴器結構特點，技術參數；
1.2.4、熟悉閘板防噴器主要部件組成，閘板室結構；
1.2.5、熟悉手動關井和開井操作方式與步驟；
1.2.6、熟悉液壓防噴器控制裝置結構和參數功能；
1.2.7、熟悉節流管匯、壓井管匯主要部件組成級作用功能；
1.2.8、熟悉防噴管匯的結構、組成、安裝、功能；
1.2.9、熟悉鉆井液—氣體分離器結構、安裝位置、功能；
1.2.10、利用三維動畫講解井控系統的關鍵設備的用途、結構及工作原理；
防噴器組能動態演示，透明，動作方式采用液壓驅動，掌握鉆井井控系統組成、設備結構、工藝流程、安裝標準有全面的認識，并具有工藝流程、工藝原理和設備設計能力。
二、規格型號及配置：
2.1、型號規格：4000×6000×3000mm
2.2、設備電源：
220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
2.3、主要材質：
進口聚氨脂、玻璃鋼、工程塑料、演示系統、語音系統；框架承臺采用角鋼焊接支撐；設備有機玻璃制作、內部結構透明可見，便于觀察了解其內部結構。管線采用有機玻璃管線連接；工藝中燈光采用LED實現。本裝置采用電氣動態演示。設備之間連接管道用透明直徑Φ10-50mm有機玻璃管加工制作，外部上色，內加不同顏色LED流水燈演示生產過程；
2.4、中控中心：
2.4.1、控制柜配置：靜電噴塑工藝/機械鎖；I/O控制平臺；系統構成: 開放式的控制平臺、人性化的中文操作界面、交互式的控制結構；輸入端口:8路獨立可編程RS-232控制接口、8路數字I/0輸入；輸出端口: 20路獨立 發射口、數字I/0輸出口；電力輸入:110V-240V；電力輸出:控制接口。
2.4.2、電氣部分：主要有電源模塊、按鈕模塊、可編程控制器（PLC）模塊、變頻器模塊、接線端子排等組成。所有的電氣元件均連接到接線端子排上，通過接線端子排連接到安全插孔，由安全接插孔連接到各個模塊。結構為拼裝式，各個模塊均為通用模塊，可以互換，能完成不同的實訓項目。
2.4.3、計算機：1臺；英特爾®奔騰 處理器G3240（3M緩存，3.1GHz）；主板：Inb H81或以上芯片；內存4G DDRIII 1600MHz或以上。；集成網卡、標配6個USB2.0端口，其中至少2個USB3.0接口前置；原廠隔電防水鍵盤+光電鼠標；19寸寬屏液晶顯示器。
2.4.4、投影儀和幕布：1套；4500流明/4：3（兼容16：9）/燈泡壽命2000小時以上/標稱對比度500：1/商務用機；著名品牌。幕布類型：電動幕；對角線：250英寸；幕布比例：4:3；幕面尺寸：5.05*3.81m；幕布基材：軟幕；安裝方式：壁掛式。
2.4.5、音響技術指標：1套；頻率響應：68Hz - 20kHz(±3dB)；額定功率：150W；峰值功率：300W；額定阻抗：8Ω。
2.5、井控系統操作：
2.5.1、井控系統操作實現以教學功能為基礎，通過操作流程為引導，結合動畫演示井控系統的結構組成，動畫演示井控系統主要部件結構、運行原理，全部用2D與3D表現，演示井控系統整個環節過程；利用三維動畫講解井控系統的關鍵設備的用途、結構及工作原理等內容。整體講解基本符合現場環境，視頻輸出格式：avi，分辨率：1080P，有互動環節。
2.5.2、采用專業開發的“易控”軟件設置界面流程系統；完成運行功能、原理、結構等實訓。實現計算機與模擬設備一體，通過軟件控制操作完成生產操作，顯示生產過程情況；設備軟硬結合且可虛實聯動，屬于智能化教學實訓裝備；
2.5.3、控制設備的運轉、燈光演示功能；計算機生動豐富的多種界面表現形式；具有語音講解系統，同步描述工藝裝置的原理運行及設備功能；生產裝置的圖文、信息系統內容的解說；
2.5.4、模擬井控流程界面，觸控操作軟件，防噴器操作演示動畫，節流管匯演示動畫，壓井管匯動畫，液控系統演示模擬。
三、設備技術參數：
井控實訓系統根據ZJ70D型鉆井現場工藝的設備設施、系統配置工藝特點，完整系統地按比例制作微型“井控系統模擬裝置“。選用先進建筑材料和技術媒體，機械，電子與現代化手段匹配；采用電動燈光、立體、透視、標識、色彩等現代化技術，使這一“微型工廠”逼真、美觀且頗有動感，適應石油鉆井、井下作業工程等有關的實驗認知教學培訓，是現代專業的直觀教學設備之一。
3.1、防噴器組（透明結構，氣動控制操作，信息反饋，配3D演示）。
3.2、井控管匯（外形模擬，手動操作，信息反饋，配3D演示）。
3.3.1遠程控制臺（外形儲能器，外形模擬模型，部分結構透明，配3D演示）
3.3.2司鉆控制臺（外形模擬模型，部分結構透明）
3.3.3、聯接管匯（外形模擬模型，部分結構透明）
3.4、防噴管匯、放噴管線（外形模擬模型，結構透明）。
3.5、鉆井液氣體分離器（外形模擬模型，部分結構透明）。
3.6、套管頭及鉆具內防噴工具（單件透明模型提供）
