品牌：SIEMENS/西門子
名稱：西門子S7-300數字量輸出模塊SM322
訂貨型號：6ES7322-1BP00-0AA0
產品說明：SIMATIC S7-300 數字輸出SM322, 光隔離16個一組,64數字量輸出, DC 24V, 0.3A, (源型)總電流2A/組
產地：德國西門子原裝進口
聯系人：方祖付
電話：021-60441303
手機：18721771671
傳真：021-57890279
商務 QQ：2798596102
主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。

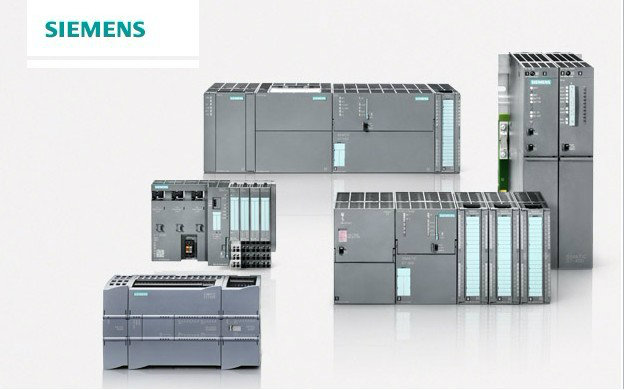

SIEMENS 可編程控制器
1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200
2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等
3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A
4、HMI 觸摸屏TD200 TD400C TP177,MP277 MP377
SIEMENS 交、直流傳動裝置
1、交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO
MIDASTER系列：MDV
6SE70系列（FC、VC、SC）
2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列
SIEMENS 數控伺服
1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,
2、伺服驅動： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128
西門子總線電纜
西門子擴展模塊 EM 221 222 231 232 235
6FC5548-0AF02-0AF0 0.8KW 不帶抱閘 5米線6FC5548-0AF02-0BA0 0.8KW 不帶抱閘 10米線6FC5548-0AF02-1AF0 0.8KW 帶抱閘 5米線6FC5548-0AF02-1BA0 0.8KW 帶抱閘 10米線6FC5548-0AF03-0AF0 1.2KW 不帶抱閘 5米線6FC5548-0AF03-0BA0 1.2KW 不帶抱閘 10米線6FC5548-0AF03-1AF0 1.2KW 帶抱閘 5米線6FC5548-0AF03-1BA0 1.2KW 帶抱閘 10米線6FC5548-0AF04-0AF0 1.4KW 不帶抱閘 5米線6FC5548-0AF04-0BA0 1.4KW不帶抱閘 10米線6FC5548-0AF04-1AF0 1.4KW帶抱閘 5米線6FC5548-0AF04-1BA0 1.4KW帶抱閘 10米線6FC5548-0AF05-0AF0 2KW 不帶抱閘 5米線6FC5548-0AF05-0BA0 2KW 不帶抱閘 10米線6FC5548-0AF05-1AF0 2KW 帶抱閘 5米線6FC5548-0AF05-1BA0 2KW 帶抱閘 10米線
|
|
SIMATIC S7-300，接口模塊IM 360，中央機架機架，用于連接最大3個擴展機架，帶K總線 | |
|
輸入電流聯系人： 黃 猛 24小時銷售技術服務熱線 ：13761830235 歡迎咨詢 |
||
| 來自背板總線 DC 5 V，最大值 | valuecell="">350 mA | |
| 功率損失 | ||
| 功率損失，典型值 | valuecell="">2 W | |
| 硬件擴展 | ||
| 每個 CPU 的接口模塊數量，最大值 | valuecell="">1 | |
| 尺寸 | ||
| 寬度 | valuecell="">40 mm | |
| 高度 | valuecell="">125 mm | |
| 深度 | valuecell="">120 mm | |
|
重量 聯系人： 黃 猛 24小時銷售技術服務熱線 ：13761830235 歡迎咨詢 |
||
| 重量，約 | valuecell="">225 g | |
|
|
SIMATIC S7-300，數字量輸出SM 322，光電隔離，32 DO， 24V DC，0.5A，40針，輸出電流總和 4A/組（16A /模塊） | |
| 電源電壓 | ||
| 負載電壓 L+ | ||
| ● 額定值 (DC) | 24 V | |
| ● 允許范圍，下限 (DC) | 20.4 V | |
| ● 允許范圍，上限 (DC) | 28.8 V | |
| 輸入電流 | ||
| 來自負載電壓 L+（空載），最大值 | 160 mA | |
| 來自背板總線 DC 5 V，最大值 | 110 mA | |
| 功率損失 | ||
| 功率損失，典型值 | 6.6 W | |
| 數字輸出 | ||
| 數字輸出端數量 | 32 | |
| 感應式關閉電壓的限制 | L+ (-53 V) | |
| 輸出端的通斷能力 | ||
| ● 照明負載時的最大值 | 5 W | |
| 負載電阻范圍 | ||
| ● 下限 | 48 Ω | |
| ● 上限 | 4 kΩ | |
| 輸出電壓 | ||
| ● 對于信號 “1”，最小值 | L+ (-0.8 V) | |
| 輸出電流 | ||
| ● 對于信號“1”的額定值 | 0.5 A | |
| ● 針對信號“1”的最小負載電流 | 5 mA | |
| ● 針對信號“0”的剩余電流，最大值 | 0.5 mA | |
| 開關頻率 | ||
| ● 電阻負載時的最大值 | 100 Hz | |
| ● 電感負載時的最大值 | 0.5 Hz | |
| ● 照明負載時的最大值 | 10 Hz | |
| 輸出端的總電流（每組） | ||
| 水平安裝位置 | ||
| — 最高可達 40 ℃，最大值 | 4 A | |
| — 最高可達 60 ℃，最大值 | 3 A | |
| 垂直安裝位置 | ||
| — 最高可達 40 ℃，最大值 | 2 A | |
| 導線長度 | ||
| ● 屏蔽，最大值 | 1 000 m | |
| ● 未屏蔽，最大值 | 600 m | |
| 報警/診斷/狀態信息 | ||
| 診斷功能 | 否 | |
| 報警 | ||
| ● 診斷報警 | 否 | |
| 診斷信息 | ||
| ● 斷線 | 否 | |
| ● 短路 | 否 | |
| ● 負載電壓缺失 | 否 | |
| 診斷顯示 LED | ||
| ● 額定負載電壓 PWR（綠色） | 否 | |
| ● 保險 OK FSG（綠色） | 否 | |
| ● 累積故障 SF（紅色） | 否 | |
| ● 數字輸出狀態顯示（綠色） | 是; 每個通道 | |
| ● 通道故障顯示 F（紅色） | 否 | |
| 電位隔離 | ||
| 數字輸出電位隔離 | ||
| ● 在通道之間 | 是 | |
| ● 在通道之間，分組點數 | 8 | |
| ● 在通道和背板總線之間 | 是; 光電耦合器 | |
| 允許的電位差 | ||
| 在不同電路之間 | 75 V DC/60 V AC | |
| 絕緣 | ||
| 絕緣測試，使用 | DC 500 V | |
| 連接技術 | ||
| 需要的前置插頭 | 40 針 | |
| 尺寸 | ||
| 寬度 | 40 mm | |
| 高度 | 125 mm | |
| 深度 | 120 mm | |
