品牌：SIEMENS/西門子

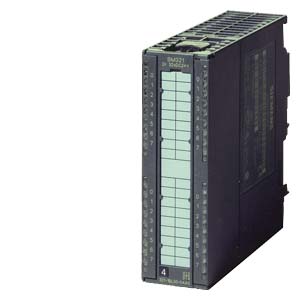

名稱：西門子S7-300數字量輸入模塊SM 321

訂貨型號：6ES7321-1BH50-0AA0

產品說明：SIMATIC S7-300, 數字輸入 SM 321, 光隔離 16數字量輸入, 24 V DC, 源輸入, 1 X 20 針

產地：德國西門子原裝進口

上海黎西機電設備有限公司

聯系人：方祖付

電話：021-60441303

手機：18721771671
傳真：021-57890279

商務 QQ：2798596102

主要優勢產品西門子：S7-200CN、S7-200、Smart200、S7-300、S7-400、S7-1200、觸摸屏、6FC、6SN、S120、V10、V20、V60、V80、G110、G120、6RA、伺服數控備件、NCU、MM系列變頻器。

SIEMENS 可編程控制器

　　1、 SIMATIC S7 系列PLC、S7200、s71200、S7300、S7400、ET200

　　2、邏輯控制模塊 LOGO！230RC、230RCO、230RCL、24RC、24RCL等

　　3、 SITOP 系列直流電源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A

4、HMI  觸摸屏TD200 TD400C TP177,MP277 MP377

  SIEMENS 交、直流傳動裝置

　　1、交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO

　　　　　　　　　MIDASTER系列：MDV

　　　　　　　　　6SE70系列（FC、VC、SC）

　　2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列

SIEMENS 數控伺服

1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,

2、伺服驅動：  6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128

西門子上海代理 S7-200系列

西門子總線電纜

西門子擴展模塊 EM 221 222 231 232 235

西門子 V60伺服

6FC5548-0AF02-0AF0    0.8KW 不帶抱閘 5米線6FC5548-0AF02-0BA0    0.8KW 不帶抱閘 10米線6FC5548-0AF02-1AF0    0.8KW 帶抱閘 5米線6FC5548-0AF02-1BA0    0.8KW 帶抱閘 10米線6FC5548-0AF03-0AF0    1.2KW 不帶抱閘 5米線6FC5548-0AF03-0BA0 1.2KW 不帶抱閘 10米線6FC5548-0AF03-1AF0    1.2KW 帶抱閘 5米線6FC5548-0AF03-1BA0    1.2KW 帶抱閘 10米線6FC5548-0AF04-0AF0    1.4KW 不帶抱閘 5米線6FC5548-0AF04-0BA0    1.4KW不帶抱閘 10米線6FC5548-0AF04-1AF0    1.4KW帶抱閘 5米線6FC5548-0AF04-1BA0    1.4KW帶抱閘 10米線6FC5548-0AF05-0AF0    2KW  不帶抱閘 5米線6FC5548-0AF05-0BA0    2KW 不帶抱閘 10米線6FC5548-0AF05-1AF0    2KW  帶抱閘 5米線6FC5548-0AF05-1BA0    2KW  帶抱閘 10米線

技術數據

		SIMATIC S7-300 CPU 317-2 PN/DP, CENTRAL PROCESSING UNIT WITH 1 MB WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, MICRO MEMORY CARD NECESSARY
一般信息
硬件產品狀態		01
固件版本		V3.2
附帶程序包的
● 工程系統		自 STEP7 V 5.5 起
電源電壓
額定值 (DC)
● DC 24 V		是
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
電源導線的外部保險裝置（推薦）		最小值 2 A
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
● 重復率，最小值		1 s
輸入電流
耗用電流（額定值）		750 mA
耗用電流（空載），典型值		150 mA
接通電流，典型值		4 A
I²t		1 A²·s
功率損失
功率損失，典型值		4.65 W
存儲器
工作存儲器
● 集成		1 024 kbyte
● 可擴展		否
● 用于剩余數據模塊的剩磁存儲器大小		256 kbyte
裝載存儲器
● 插拔式 (MMC)		是
● 插拔式 (MMC)，最大值		8 Mbyte
● MMC 上的數據管理（在上一次編程后），最小值		10 y
緩沖
● 存在		是; 通過 MMC 擔保（免維護）
● 不帶電池		是; 程序和數據
CPU-處理時間
對于位運算，典型值		0.025 µs
對于字運算，典型值		0.03 µs
對于定點運算，典型值		0.04 µs
對于浮點運算，典型值		0.16 µs
CPU-組件
組件數量（總計）		2 048; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的最大數量。
DB
● 數量，最大值		2 048; 數字條：1 至 16000
● 容量，最大值		64 kbyte
FB
● 數量，最大值		2 048; 數字條：0 至 7999
● 容量，最大值		64 kbyte
FC
● 數量，最大值		2 048; 數字條：0 至 7999
● 容量，最大值		64 kbyte
OB
● 容量，最大值		64 kbyte
● 可用循環 OB 數量		1; OB 1
● 時間報警 OB 數量		1; OB 10
● 延遲報警 OB 數量		2; OB 20, 21
● 喚醒警告 OB 數量		4; OB 32、33、34、35
● 過程報警 OB 數量		1; OB 40
● DPV1 報警 OB 的數量		3; OB 55、56、57
● 等時模式 Ob 數量		1; OB 61 - 等時模式可用于 DP 或 PROFINET IO（非同時）
● 啟動 OB 數量		1; OB 100
● 異步錯誤 OB 數量		6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO）
● 同步錯誤 OB 數量		2; OB 121、122
嵌套深度
● 每個優先等級		16
● 錯誤 OB 中的附加等級		4
計數器、定時器及其剩磁
S7 計數器
● 數量		512
剩磁
— 可調整		是
— 下限		0
— 上限		511
— 已預設		Z 0 至 Z 7
計數范圍
— 可調整		是
— 下限		0
— 上限		999
IEC 計數器
● 存在		是
● 類型		SFB
● 數量		不限制（只通過 RAM 進行限制）
S7 時間
● 數量		512
剩磁
— 可調整		是
— 下限		0
— 上限		511
— 已預設		無剩余
時間范圍
— 下限		10 ms
— 上限		9 990 s
IEC 計時器
● 存在		是
● 類型		SFB
● 數量		不限制（只通過 RAM 進行限制）
數據范圍及其剩磁
可保留數據范圍，全部		所有，最大值 256 kb
標記
● 數量，最大值		4 096 byte
● 存在剩磁		是; 從 MB 0 至 MB 4095
● 預設剩磁		MB 0 至 MB 15
● 定時標記數量		8; 1 個標記字節
數據組件
● 數量，最大值		2 048; 數字條：1 至 16000
● 容量，最大值		64 kbyte
● 可調整剩磁		是; 在 DB 中不保持特征
● 預設剩磁		是
本地數據
● 每個優先等級，最大值		32 768 byte; 每個塊最大 2048 字節
地址范圍
外設地址范圍
● 輸入端		8 192 byte
● 輸出端		8 192 byte
分布式
— 輸入端		8 192 byte
— 輸出端		8 192 byte
過程映像
● 輸入端		8 192 byte
● 輸出端		8 192 byte
● 輸入端，可調整		8 192 byte
● 輸出端，可調整		8 192 byte
● 輸入端，已預設		256 byte
● 輸出端，已預設		256 byte
分量過程映像
● 分量過程映像數量，最大值		1; PROFINET IO 的有效數據長度限制為不超過 1600 字節
數字通道
● 輸入端		65 536
— 集中式		1 024
● 輸出端		65 536
— 集中式		1 024
模擬通道
● 輸入端		4 096
— 集中式		256
● 輸出端		4 096
— 集中式		256
硬件擴展
擴展支架數量，最大值		3
DP 主站數量
● 集成		1
● 關于 CP		4
可運行的 FM 和 CP 數量（建議）
● FM		8
● CP，點對點		8
● CP，LAN		10
組件載體
● 組件載體，最大值		4
● 每個組件載體的組件，最大值		8
時間
時鐘
● 硬件時鐘（實時時鐘）		是
● 可緩沖和同步		是
● 緩沖持續時間		6 wk; 當環境溫度為 40 °C 時
● 每日偏差，最大值		10 s; 典型值：2 s
● 接通電源后時鐘的顯示		在斷開電源后，時鐘仍繼續運行
● 緩沖后的時鐘顯示		在斷開電源時，時鐘仍正常顯示時間。
運行時間計數器
● 數量		4
● 數字/數字條		0 至 3
● 值域		0 至 2 的 31 次方小時（在使用 SFC 101 時）
● 間隔尺寸		1 小時
● 剩余		是; 每次重啟時必須重新啟動
時間同步
● 提供支持		是
● 在 MPI 上，主站		是
● 在 MPI 上，從站		是
● 在 DP 上，主站		是; 在 DP 從站中只是時間從站
● 在 DP 上，從站		是
● 在 AS 中，主站		是
● 在 AS 中，從站		是
● 在以太網上通過 NTP		是; 作為客戶端
數字輸入
數字輸入端數量		0
數字輸出
數字輸出端數量		0
模擬輸入
模擬輸入端數量		0
模擬輸出
模擬輸出端數量		0
接口
工業以太網接口數量		1; 2 個端口（交換機）RJ45
RS 485 接口數量		1; 組合 MPI / PROFIBUS DP
RS 422 接口數量		0
1. 接口
接口類型		集成 RS 485 接口
物理組成		RS 485
電位隔離		是
接口處的電源供應（15 至 30 V DC），最大值		200 mA
功能性
● MPI		是
● DP 主站		是
● DP 從站		是
● 點對點聯結		否
MPI
● 傳輸速率，最大值		12 Mbit/s
服務
— PG/OP 通訊		是
— 路由		是
— 全球數據通訊		是
— S7 基礎通訊		是
— S7 通訊		是
— S7 通訊，作為客戶機		否; 但是關于 CP 和可裝載 FB
— S7 通訊，作為服務器		是
DP 主站
● 傳輸速率，最大值		12 Mbit/s
● DP 從站數量，最大值		124
服務
— PG/OP 通訊		是
— 路由		是
— 全球數據通訊		否
— S7 基礎通訊		是; 僅智能塊
— S7 通訊		是
— S7 通訊，作為客戶機		否
— S7 通訊，作為服務器		是
— 等距離支持		是
— 等時模式		是; OB 61 等時模式僅可選擇在 PROFIBUS DP 或 PROFINET IO 中運行
— SYNC/FREEZE		是
— 激活/禁用 DP 從站		是
— 可同時激活/取消的 DP 從站數量，最大值		8
— 直接數據交換（橫向連接）		是; 作為用戶
— DPV1		是
地址范圍
— 輸入端，最大值		8 kbyte
— 輸出端，最大值		8 kbyte
每個 DP 從站的有效數據
— 輸入端，最大值		244 byte
— 輸出端，最大值		244 byte
DP 從站
● 傳輸速率，最大值		12 Mbit/s
● 自動波特率搜索		是; 只對于被動接口
● 地址范圍，最大值		32
● 每個地址范圍的有效數據，最大值		32 byte
服務
— PG/OP 通訊		是
— 路由		是; 只對于主動接口
— 全球數據通訊		否
— S7 基礎通訊		否
— S7 通訊		是
— S7 通訊，作為客戶機		否
— S7 通訊，作為服務器		是; 只有單側是已組態的連接
— 直接數據交換（橫向連接）		是
— DPV1		否
傳輸存儲器
— 輸入端		244 byte
— 輸出端		244 byte
2. 接口
接口類型		PROFINET
物理組成		以太網 RJ45
電位隔離		是
傳輸速率的自動計算		是; 10/100 Mbit/s
自動協商		是
自動交叉		是
針對運行時間改變 IP 地址，提供支持		是
物理接口
● 端口數量		2
● 集成開關		是
氣液冗余
● 提供支持		是
● 線路中斷時的切換時間，類型		200 ms; PROFINET MRP
● 環路中的用戶數量，最大值		50
功能性
● MPI		否
● DP 主站		否
● DP 從站		否
● PROFINET IO 控制器		是; 同時也具備 IO 設備功能
● PROFINET IO 設備		是; 同時也具備 IO 控制器功能
● PROFINET CBA		是
● 開放式 IE 通訊		是; 通過 TCP/IP，ISO on TCP，UDP
● 網絡服務器		是
— HTTP 客戶機數量		5
PROFINET IO 控制器
● 傳輸速率，最大值		100 Mbit/s
服務
— PG/OP 通訊		是
— 路由		是
— S7 通訊		是; 附帶可裝載 FB，最多可組態連接：16，最大實例數量 32
— 等時模式		是; OB 61 等時模式僅可選擇在 PROFIBUS DP 或 PROFINET IO 中運行
— 開放式 IE 通訊		是; 通過 TCP/IP，ISO on TCP，UDP
— IRT		是
— 共享設備		是
— 可連接的 IO 設備數量，最大值		128
— 其中 IO 設備具備同步實時功能 (IRT)，最大值		64
— 線路上的，最大值		64
— 配有 IRT 和“高度靈活性”選項的 IO 設備數量		128
— 線路上的，最大值		61
— 用于 RT 的可連接 IO 設備數量，最大值		128
— 線路上的，最大值		128
— 按優先級啟動		是
— 激活/取消 IO 設備		是
— 可同時激活/取消的 IO 設備數量，最大值		8
— 運行中更換的 IO 設備 (Partner-Ports)，支持		是
— 每臺工具的 IO 設備數量，最大值		8
— 無可移動存儲介質的儀器交換		是
— 發送周期		250 μs，500 μs，1 ms；2 ms，4 ms（不適用于帶有“高度靈活性”選項的 IRT）
— 更新時間		250µs 至 512ms（取決于運行模式，詳細信息請參閱設備手冊“S7-300CPU31xC和CPU 31x，技術數據”）
地址范圍
— 輸入端，最大值		8 kbyte
— 輸出端，最大值		8 kbyte
— 有效數據一致性，最大值		1 024 byte
PROFINET IO 設備
服務
— PG/OP 通訊		是
— 路由		是
— S7 通訊		是; 附帶可裝載 FB，最多可組態連接：16，最大實例數量 32
— 等時模式		否
— 開放式 IE 通訊		是; 通過 TCP/IP，ISO on TCP，UDP
— IRT		是
— PROFIenergy		是; 配備 SFB 73 / 74，可用于針對 I 設備的可載入式 PROFIenergy 標準
— 共享設備		是
— 共享設備中的 IO 控制器的最大數量		2
傳輸存儲器
— 輸入端，最大值		1 440 byte; 共享設備中的每個 IO 控制器
— 輸出端，最大值		1 440 byte; 共享設備中的每個 IO 控制器
子模塊
— 數量，最大值		64
— 每個子模塊的有效數據，最大值		1 024 byte
PROFINET CBA
● 非循環傳輸		是
● 循環傳輸		是
開放式 IE 通訊
● 連接數量，最大值		16
● 系統使用的本地端口編號		0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535
● 保持激活狀態功能，提供支持		是
等時模式
節拍同步運行（應用程序至端口同步）		是; 通過 PROFIBUS DP 接口或 PROFINET 接口
通訊功能
PG/OP 通訊		是
數據集路由		是
全球數據通訊
● 提供支持		是
● GD 圈數量，最大值		8
● GD 包數量，最大值		8
● GD 包數量，發送器，最大值		8
● GD 包數量，接收器，最大值		8
● GD 包大小，最大值		22 byte
● GD 包大?。ㄒ恢滦裕畲笾?		22 byte
S7 基礎通訊
● 提供支持		是
● 每個任務的有效數據，最大值		76 byte
● 每個任務的有效數據（一致性），最大值		76 byte; 76 字節（對于 X_SEND 或 X_RCV）；64 字節（對于 X_PUT 或 X_GET 作為服務器）
S7 通訊
● 提供支持		是
● 作為服務器		是
● 作為客戶端		是; 通過集成 PROFINET 接口和可裝載 FB，或通過 CP 和可裝載 FB
● 每個任務的有效數據，最大值		參見 STEP 7 在線幫助（SFB/FB 和 S7 通訊 SFC/FC 的共同參數）
S5 兼容通訊
● 提供支持		是; 通過 CP 和可裝載 FC
開放式 IE 通訊
● TCP/IP		是; 通過集成 PROFINET 接口和可裝載 FB
— 連接數量，最大值		16
— 01H 連接類型中的數據長度，最大值		1 460 byte
— 11H 連接類型中的數據長度，最大值		32 768 byte
— 各端口的多個無源連接，提供支持		是
● ISO-on-TCP (RFC1006)		是; 通過集成 PROFINET 接口和可裝載 FB
— 連接數量，最大值		16
— 數據長度，最大值		32 768 byte
● UDP		是; 通過集成 PROFINET 接口和可裝載 FB
— 連接數量，最大值		16
— 數據長度，最大值		1 472 byte
網絡服務器
● 提供支持		是
● HTTP 客戶機數量		5
● 用戶定義的網頁		是
PROFINET CBA（在設定的額定通訊負載時）
● CPU 通訊負載的額定設置		50 %
● 遠程互連組的數量		32
● 主站/從站功能數量		30
● 所有主站/從站連接的總數		1 000
● 所有進入主站/從站連接的數據長度，最大值		4 000 byte
● 所有離開主站/從站連接的數據長度，最大值		4 000 byte
● 設備內部和 PROFIBUS 互連的數量		500
● 設備內部和 PROFIBUS 互連的數據長度，最大值		4 000 byte
● 每個連接的數據長度，最大值		1 400 byte
使用非循環傳輸的遠程互連
— 掃描頻率：掃描間隔，最小值		500 ms
— 進入互連的數量		100
— 離開互連的數量		100
— 所有進入互連的數據長度，最大值		2 000 byte
— 所有離開互連的數據長度，最大值		2 000 byte
— 每個連接的數據長度，最大值		1 400 byte
使用循環傳輸的遠程互連
— 傳輸頻率：傳輸間隔，最小值		10 ms
— 進入互連的數量		200
— 離開互連的數量		200
— 所有進入互連的數據長度，最大值		2 000 byte
— 所有離開互連的數據長度，最大值		2 000 byte
— 每個連接的數據長度，最大值		450 byte
通過 PROFINET 的 HMI 變量（非循環）
— HMI 變量的可注冊站點數量 (PN OPC/iMap)		3; 2 個 PN OPC/1 個 iMap
— 更新 HMI 變量		500 ms
— HMI 變量數量		200
— 所有 HMI 變量的數據長度，最大值		2 000 byte
PROFIBUS 代理功能
— 提供支持		是
— 聯結的 PROFIBUS 設備數量		16
— 每個連接的數據長度，最大值		240 byte; 取決于從站
連接數量
● 全部		32
● 可應用于 PG 通訊		31
— 為 PG 通訊預留		1
— 可調整用于 PG 通訊，最小值		1
— 可調整用于 PG 通訊，最大值		31
● 可用于 OP 通訊		31
— 為 OP 通訊預留		1
— 可調整用于 OP 通訊，最小值		1
— 可調整用于 OP 通訊，最大值		31
● 可應用于 S7 基本通訊		30
— 為 S7 Basis 通訊預留		0
— 可調整用于 S7 Basis 通訊，最小值		0
— 可調整用于 S7 基本通訊，最大值		30
● 可應用于 S7 通訊		16
— 預留用于 S7 通訊		0
— 可調整用于 S7 通訊，最小值		0
— 可調整的 S7 通訊，最大值		16
● 實例總量，最大值		32
● 可用于路由		X1 作為 MPI：最大 10；X1 作為 DP 主站：最大 24；X1 作為 DP從站（激活）： 最大 14；X2 作為 PROFINET：最大 24
S7 消息功能
消息功能的可注冊站點數量，最大值		32; 取決于對 PG/OP 和 S7 基本通訊的組態連接
過程診斷消息		是
同時間活動的報警 S 組件，最大值		300
調試功能測試
組件狀態		是; 最多同時 2 個
各個步驟		是
停止點數量		4
狀態/控制
● 變量狀態/控制		是
● 變量		輸入、輸出、標記、DB、計時器、計數器
● 變量數量，最大值		30
— 其中的變量狀態，最大值		30
— 其中的變量控制，最大值		14
強制
● 強制		是
● 強制，變量		輸入、輸出
● 變量數量，最大值		10
診斷緩沖器
● 存在		是
● 條目數量，最大值		500
— 可調整		否
— 其中的停電保險		100; 只保留最后 100 個條目
● RUN 模式中可讀取的條目數量，最大值		499
— 可調整		是; 10 至 499
— 已預設		10
維修數據
● 可讀		是
環境要求
運行中的環境溫度
● 最小值		0 °C
● 最大值		60 °C
組態
組態軟件
● STEP 7		是; V 5.5 以上版本
編程
● 操作備用裝置		參見操作列表
● 箝位層		8
● 系統功能 (SFC)		參見操作列表
● 系統功能組件 (SFB)		參見操作列表
編程語言
— KOP		是
— FUP		是
— AWL		是
— SCL		是
— CFC		是
— GRAPH		是
— HiGraph®		是
技術保護
● 用戶程序保護/密碼保護		是
● 模塊加密		是; 配備 S7-Block Privacy
尺寸
寬度		40 mm
高度		125 mm
深度		130 mm
