● 免費提供基于MS WINDOWS的 VC/C++源代碼

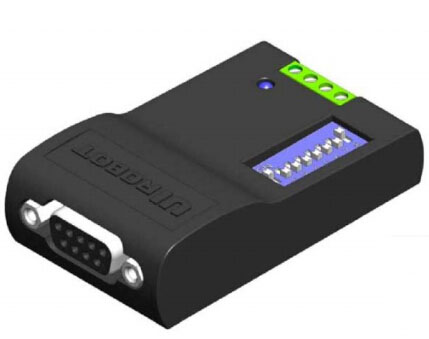

UIC900是配合UIM2501使用的CAN/RS232協議轉換器。 與UIM2501配合使用，用戶可以同時控制最多100臺基于RS232通訊協議的設備，如條碼掃描設備等。UIC900指令結構簡單，高容錯。用戶無需關于CAN協議的知識。UIC900外殼為全鋁合金鑄件，堅固耐用，散熱性能好。
UIC900型協議轉換器帶有一個8位的撥碼開關。該撥碼開關具有多重功能。撥碼1到撥碼7在上電時，提供了協議轉換器的標識碼/地址。撥碼8置于ON處時（見說明書），轉換器內置終端電阻（Terminating Resistor）被使能。一般情況下，請保持撥碼開關出廠位置不變, 即不使能狀態。
UIC900型協議轉換器接線方式可分為單機操作和網絡操作兩種。單機操作是指一臺CAN主機（例如優愛寶UIM2501 RS232/CAN控制轉換器）只拖掛一臺UIC900。網絡操作指利用CAN總線的網絡功能，一臺CAN主機（例如UIM2501）拖掛帶多臺（最多100臺）UIC900。
http://www.uirobot.com/cn/pro/3/1/114.html
工作電氣性能（環境溫度 25℃時）
供電電壓
6V-40VDC
輸入電流
100mA 最大
通訊方式（環境溫度 25℃時）
通訊協議
主動 CAN 2.0
物理連接
二線制，CANH、CANL，雙絞線
CAN 總線驅動
• 支持 1 百萬比特率的運行速率
• 滿足 ISO-11898 標準物理層要求
• 短路保護
• 高壓瞬態保護
• 自動熱關斷保護
• 可連接節點 100 個
• 采用差分總線，具有很強的抗噪特性
與外接設備通訊
RS232
物理連接
三線制：TX、RX、GND
通訊波特率
最大 57600 bps; 用戶指令可調, 可復位到出廠設置 9600
波特率設定方式
用戶指令, 或撥碼復位到出廠設置 9600
使用環境及參數
冷卻方式
自然冷卻
使用場合
避免粉塵、油霧及腐蝕性氣體
使用溫度
-40 ℃ ～ 85 ℃
使用濕度
<80%RH，無凝露，無結霜
使用震動
3G Max
保存溫度
-50 ℃ ～ 150 ℃
外形尺寸
66.4mm x 38mm x 18mm
重 量
0.1 kg
