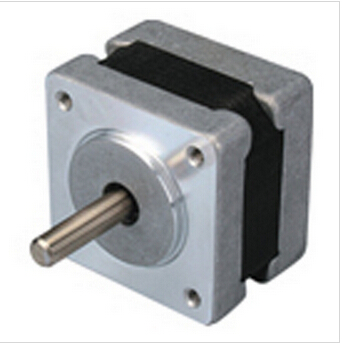

混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構復雜、成本相對較高。按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器后，步距角減少為0.9°，配上細分驅動器后其步距角可細分達256倍（0.007°/微步）。建議用戶在選擇驅動器時選擇硬件細分型驅動器，因為硬件細分可作精確定位，而軟件細分只是降低電機的震動噪音，并不能用作精確定位。
|
項目
|
性能
|
|
步矩角
|
1.8
|
|
步距角精度
|
±5%（整步，無負載）
|
|
電阻精度
|
±10%
|
|
電感公差
|
±20%
|
|
溫升
|
80℃Max.(rated current,2 phase on)
|
|
工作環境溫度
|
-10℃-+50℃
|
|
絕緣電阻
|
最小100MΩ., 500VDC
|
|
介電強度
|
500VAC 1分鐘
|
|
徑向跳動
|
0.06Max.(450 g-load)
|
|
軸向跳動
|
0.08Max.(450 g-load)
|
|
型號
|
電壓
|
電流
|
電阻
|
電感
|
最大靜力矩
|
引線
|
轉動慣量
|
重量
|
長度
|
適配驅動器
|
|
|
單出軸
|
V
|
A
|
Ω
|
Mh
|
Oz-in
|
g-cm
|
|
g-cm2
|
kg
|
mm
|
|
|
UI35STH20-0404A
|
10
|
0.4
|
25
|
18.5
|
7
|
500
|
4
|
8
|
0.1
|
20
|
UIM240X
UIM241X UIM242X UIM243X |
|
UI35STH28-0754A
|
3.2
|
075
|
4.3
|
4.3
|
11
|
800
|
4
|
10
|
0.14
|
28
|
|
|
UI35STH28-0504A
|
10
|
0.5
|
20
|
18
|
14
|
1000
|
4
|
10
|
0.14
|
28
|
|
|
UI35STH36-1004A
|
2.7
|
1.0
|
2.7
|
4.3
|
19
|
1400
|
4
|
14
|
0.18
|
36
|
|
*以上僅為代表性產品，派生產品根據客戶要求制作。
