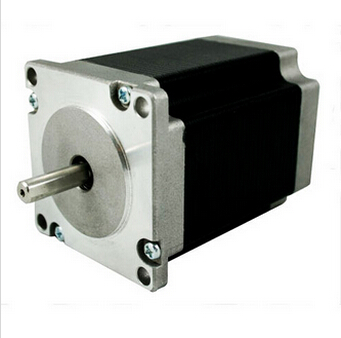

混合式步進電機綜合了反應式和永磁式的優點，其定子上有多相繞組、轉子上采用永磁材料，轉子和定子上均有多個小齒以提高步矩精度。其特點是輸出力矩大、動態性能好，步距角小，但結構復雜、成本相對較高。按定子上繞組來分，共有二相、三相和五相等系列。最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好。該種電機的基本步距角為1.8°/步，配上半步驅動器后，步距角減少為0.9°，配上細分驅動器后其步距角可細分達16倍（0.1125°/微步）。建議用戶在選擇驅動器時選擇硬件細分型驅動器，因?yàn)橛布?xì)分可作精確定位，而軟件細分只是降低電機的震動噪音，并不能用作精確定位。
判斷需多大力矩：靜扭矩是選擇步進電機的主要參數之一。負載大時，需采用大力矩電機。力矩指標大時，電機外形也大。判斷電機運轉速度：轉速要求高時，應選相電流較大、電感較小的電機，以增加功率輸入。且在選擇驅動器時采用較高供電電壓。選擇電機的安裝規格：如42、57、86、110等，主要與力矩要求有關。
確定定位精度和振動方面的要求情況：判斷是否需細分，需多少細分。根據電機的電流、細分和供電電壓選擇驅動器。
|
步距精度
|
+5%(整步、空載)
|
|
溫升
|
80°CMax
|
|
環境溫度
|
-10°C -- +50°C
|
|
絕緣電阻
|
100MΩmin.500VDC
|
|
耐壓
|
500VAC for one minute
|
|
徑向跳動
|
0.06 Max.(450g-load)
|
|
軸向跳動
|
0.08 max.(450g-load)
|
|
型 號
|
電壓
|
電流
|
電阻
|
電感
|
引線
|
最大靜力矩
|
重量
|
機身長
|
適配驅動器
|
|
|
單出軸
|
雙出軸
|
V
|
A
|
Ω
|
mH
|
|
N.M
|
Kg
|
mm
|
|
|
UI57STH56-2804A
|
UI57STH56-2804B
|
2.5
|
2.8
|
0.9
|
2.5
|
4
|
1.26
|
0.7
|
56
|
UIM240X
UIM241X UIM242X UIM243X |
|
UI57STH76-2804A
|
UI57STH76-2804B
|
3.2
|
2.8
|
1.65
|
1.13
|
4
|
1.89
|
1
|
76
|
|
*以上僅為代表性產品，派生產品根據客戶要求制作。
