● 外形42.3 mm x 42.3 mm x 16.5 mm
● 與電機一體化設計，亦可分立工作
● 精密鑄造鋁合金機殼，堅固耐用，便于散熱

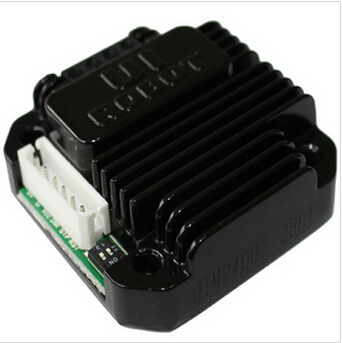

UIM24002 / 04 / 08 是一系列微型高性能步進電機驅動器。其最大特點在于體積小，驅動能力強。加上對應的法蘭后，能直接固定在 42 / 57 / 85 / 110 等系列的步進電機上。其本身厚度小于17 mm。UIM24002 能提供 0～2A可調峰值電流；UIM24004 能提供 1.5～4A 可調峰值電流；UIM24008 能提供 3～8A 可調峰值電流。其高速電流補償功能，能補償電機高速轉動時反電動勢造成的影響。除UIM24002 使用10V～35V直流供電外，這個系列的其他驅動器使用12V～40V 直流供電。
驅動器外殼為全鋁合金鑄件，堅固耐用，散熱性能好。
|
供電電源電壓
|
12V ～ 40VDC（UIM24002 型為10V ～ 35VDC）
|
|
供電電源電流
|
峰值2A / 4A / 8A 每相（Max ) （實際電流由可調電阻設定）
|
|
驅動方式
|
斬波恒流PWM 控制
|
|
勵磁方式
|
整步，半步，4 細分，8細分，16 細分
|
|
并口通訊
|
步進脈沖、方向、脫機三種信號
|
|
微步細分
|
由板上撥碼開關設定
|
|
冷卻方式
|
自然冷卻
|
|
|
使用環境
|
場合
|
盡量避免粉塵、油霧及腐蝕性氣體
|
|
溫度
|
-40 ℃ ～+ 85 ℃
|
|
|
濕度
|
<80%RH，無凝露，無結霜
|
|
|
震動
|
3G Max
|
|
*以上僅為標準產品，優愛寶同時提供電壓可達50VDC及軍用級產品。
