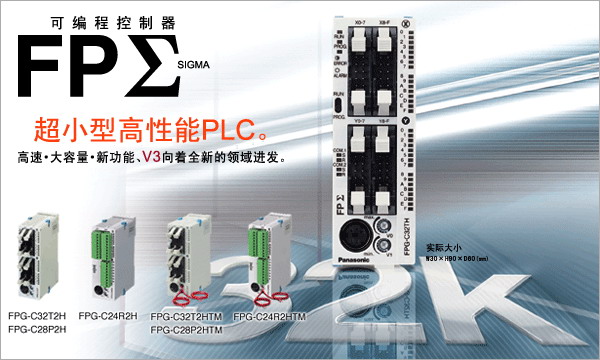

高速?大容量?新功能、V3向著全新的領域進發。
FPΣ 位置控制單元RTEX登場！
最適合于節省空間、價格經濟的網絡型飼服控制。
最大控制軸數為16軸�？蓪崿F(xiàn)高速100Mbps通信的高精度2軸圓弧插補、3軸直線插補。 有2軸、4軸、8軸3種類型可供選擇、可靈活對應較少軸數控制需求。 全部控制包含了I/O控制、程序容量32k步/最大輸出320點/串行通信3端口的強大控制單元提供了充裕的程序容量環境。
特長
1.高速?高精度位置控制！標準配置了最大100kHz的脈沖輸出功能。
并帶有直線插補、圓弧插補型（AFPG26系列）的產品。
2.可自由選擇的通信插件。小型卻能完成正規PLC間的連接。
3.具有溫度控制便利的指令和功能并帶熱敏電阻輸入控制單元。
4.擁有可實現低成本、高度加熱器控制帶熱敏電阻輸入的產品可供選擇。并有內置2ch熱敏電阻輸入、帶熱敏電阻輸入控制單元的產品，可低成本實現PID 控制進行的加熱器控制。
※ 熱敏電阻不附加在商品中。請用戶自行準備。
FPΣ 控制單元
品名 規格 訂貨產品號
FPΣ C32
控制
單元 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大128點 V3
32K型 AFPG2543H
12K型 AFPG2543
（2008年5月停止接受訂單）
FPΣ C32
控制單元
左側擴展型 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大384點
直線插補、
內置圓弧插補功能 V3
32K型 AFPG2643H
12K型 AFPG2643
（2008年5月停止接受訂單）
FPΣ C24
控制單元
左側擴展型 DC輸入16點
繼電器輸出8點
擴展時控制
I/O點數：最大376點
（Tr. 輸出）
V3
32K型 AFPG2423H
12K型 AFPG2423
（2008年5月停止接受訂單）
FPΣ C28
控制單元
（PNP）
左側擴展型 DC輸入16點
PNP晶體管
輸出12點
擴展時控制
I/O點數：最大380點
內置直線插補、
圓弧插補功能 V3
32K型 AFPG2653H
12K型 AFPG2653
（2008年5月停止接受訂單）
FPΣ C32
控制單元
帶熱敏電阻輸入 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大384點 V3
32K型 AFPG2543HTM
12K型 AFPG2543TM
（2008年5月停止接受訂單）
FPΣ C32
控制單元
左側擴展型
帶熱敏電阻輸入 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大384點
內置直線插補、
圓弧插補功能 V3
32K型 AFPG2643HTM
12K型 AFPG2643TM
（2008年5月停止接受訂單）
FPΣ C24
控制單元
左側擴展型
帶熱敏電阻輸入 DC輸入16點
繼電器輸出8點
擴展時控制
I/O點數：最大376點
（Tr. 輸出） V3
32K型 AFPG2423HTM
12K型 AFPG2423TM
（2008年5月停止接受訂單）
FPΣ C28
控制單元
（PNP）
左側擴展型
帶熱敏電阻輸入 DC輸入16點
PNP晶體管
輸出12點
擴展時控制
I/O點數：最大380點
內置直線插補、
圓弧插補功能 V3
32K型 AFPG2653HTM
12K型 AFPG2653TM
（2008年5月停止接受訂單）
※ 帶熱敏電阻輸入功能，可以使用電阻值為200Ω～75kΩ的熱敏電阻。
FPΣ 通信插件
品名 規格 訂貨產品號
FPΣ
通信插件
RS232C×1ch 安裝在控制單元上的插件。
可與RS232C裝置進行通信。 AFPG801
FPΣ
通信插件
RS232C×2ch 安裝在控制單元上的插件。
可與RS232C裝置進行通信。 AFPG802
FPΣ
通信插件
RS485×1ch 安裝在控制單元上的插件。
用于FPΣ－FPΣ間的PLC鏈接或與RS485設備進行通信。 AFPG803
FPΣ
通信插件
RS232C×1ch＋RS485×1ch 安裝在控制單元上的插件。
可與RS232C裝置?RS485裝置進行通信。 AFPG806
FPΣ 擴展單元/高功能單元
品名 規格 訂貨產品號
FPΣ
擴展I/O單元
64點 DC輸入32點 NPN晶體管輸出32點
FPΣ控制單元左側擴展
最多可達到4單元。 AFPG3467 ※
FPΣ
位置控制單元 1軸晶體管 AFPG430
1軸線驅動 AFPG432
2軸晶體管 AFPG431
2軸線驅動 AFPG433
FPΣ
位置控制單元 RTEX 2軸型 AFPG43610
4軸型 AFPG43620
8軸型 AFPG43630
專用工具軟件 Configurator PM（日語） AFPS66110
專用工具軟件 Configurator PM（英語） AFPS66510
FPΣ
擴展數據存儲單元
單元 256k字 AFPG201
FPΣ
CC-Link
從站單元 與CC-Link連接的單元 AFPG7943
FPΣ
S-LINK單元 與SUNX公司生產的S-LINK輸入/輸出設備連接的單元 AFPG780
※ 訂購PNP輸出型時、請將訂貨號末尾倒數第3位的“4”換成“5”。
其他關聯商品
品名 規格 訂貨產品號
FP內存裝載器 數據清除型 AFP8670
數據保持型 AFP8671
電機驅動器
I/F終端 II 1軸 連接MINAS系列與FPΣ位置控制單元、FP2位置控制
單元（多功能型）的I/F終端 AFP8503
電機驅動器
I/F終端 II 2軸 AFP8504
MINAS AIII 系列
專用電纜1m MINAS A4系列（及A?AIII系列）與電機驅動器
I/F終端II相連的電纜 AFP85131
MINAS AIII 系列
專用電纜2m AFP85132
MINAS S系列
專用電纜1m MINAS E系列（及A?AIII系列）與電機驅動器
I/F終端II相連的電纜 AFP85141
MINAS S系列
專用電纜2m AFP85142
位置控制
連接電纜 0.5m FPΣ位置控制單元、FP2位置控制單元（多功能型）與電機驅動器I/F終端II的連接電纜 AFP85100
位置控制
連接電纜 1m AFP85101
FPΣ 位置控制單元RTEX登場！
最適合于節省空間、價格經濟的網絡型飼服控制。
最大控制軸數為16軸�？蓪崿F(xiàn)高速100Mbps通信的高精度2軸圓弧插補、3軸直線插補。
有2軸、4軸、8軸3種類型可供選擇、可靈活對應較少軸數控制需求。
全部控制包含了I/O控制、程序容量32k步/最大輸出320點/串行通信3端口的強大控制單元提供了充裕的程序容量環境。
1.高速?高精度位置控制！
標準配置了最大100kHz的脈沖輸出功能。
并帶有直線插補、圓弧插補型（AFPG26系列）的產品。
2.可自由選擇的通信插件。
小型卻能完成正規PLC間的連接。
3.具有溫度控制便利的指令和功能
并帶熱敏電阻輸入控制單元。
4.擁有可實現低成本、高度加熱器控制帶熱敏電阻輸入的產品可供選擇。
并有內置2ch熱敏電阻輸入、帶熱敏電阻輸入控制單元的產品，可低成本實現PID 控制進行的加熱器控制。
※ 熱敏電阻不附加在商品中。請用戶自行準備。
特點
1.小型但可實現高速高精度位置控制！
標準配置了最大100kHz的脈沖輸出功能。
并帶有直線插補、圓弧插補型（AFPG26系列）的產品。
2.可自由選擇的通信插件。
體積小巧卻能完成正規PLC間的連接。
3.具有有利于溫度控制的指令和功能。
并帶熱敏電阻輸入控制單元。
4.擁有可低成本實現高度加熱器控制、帶熱敏電阻輸入控制單元的產品
并有內置2ch熱敏電阻輸入、帶熱敏電阻輸入控制單元的產品，可低成本實現PID控制進行的加熱器控制。
※ 熱敏電阻不附加在商品中。請用戶自行準備。
FPΣ 控制單元
品名 規格 訂貨產品號
FPΣ C32
控制
單元 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大128點 V3
32K型 AFPG2543H
12K型 AFPG2543
（2008年5月停止接受訂單）
FPΣ C32
控制
單元
左側擴展型 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大384點
直線插補、
內置圓弧插補功能 V3
32K型 AFPG2643H
12K型 AFPG2643
（2008年5月停止接受訂單）
FPΣ C24
控制
單元
左側擴展型 DC輸入16點
繼電器輸出8點
擴展時控制
I/O點數：最大376點
（Tr. 輸出）
V3
32K型 AFPG2423H
12K型 AFPG2423
（2008年5月停止接受訂單）
FPΣ C28
控制
單元
（PNP）
左側擴展型 DC輸入16點
PNP晶體管
輸出12點
擴展時控制
I/O點數：最大380點
內置直線插補、
圓弧插補功能 V3
32K型 AFPG2653H
12K型 AFPG2653
（2008年5月停止接受訂單）
FPΣ C32
控制
單元
帶熱敏電阻輸入 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大384點 V3
32K型 AFPG2543HTM
12K型 AFPG2543TM
（2008年5月停止接受訂單）
FPΣ C32
控制
單元
左側擴展型
帶熱敏電阻輸入 DC輸入16點
NPN晶體管
輸出16點
擴展時控制
I/O點數：最大384點
內置直線插補、
圓弧插補功能 V3
32K型 AFPG2643HTM
12K型 AFPG2643TM
（2008年5月停止接受訂單）
FPΣ C24
控制
單元
左側擴展型
帶熱敏電阻輸入 DC輸入16點
繼電器輸出8點
擴展時控制
I/O點數：最大376點
（Tr. 輸出） V3
32K型 AFPG2423HTM
12K型 AFPG2423TM
（2008年5月停止接受訂單）
FPΣ C28
控制
單元
（PNP）
左側擴展型
帶熱敏電阻輸入 DC輸入16點
PNP晶體管
輸出12點
擴展時控制
I/O點數：最大380點
內置直線插補、
圓弧插補功能 V3
32K型 AFPG2653HTM
12K型 AFPG2653TM
（2008年5月停止接受訂單）
※ 帶熱敏電阻輸入功能，可以使用電阻值為200Ω～75kΩ的熱敏電阻。
