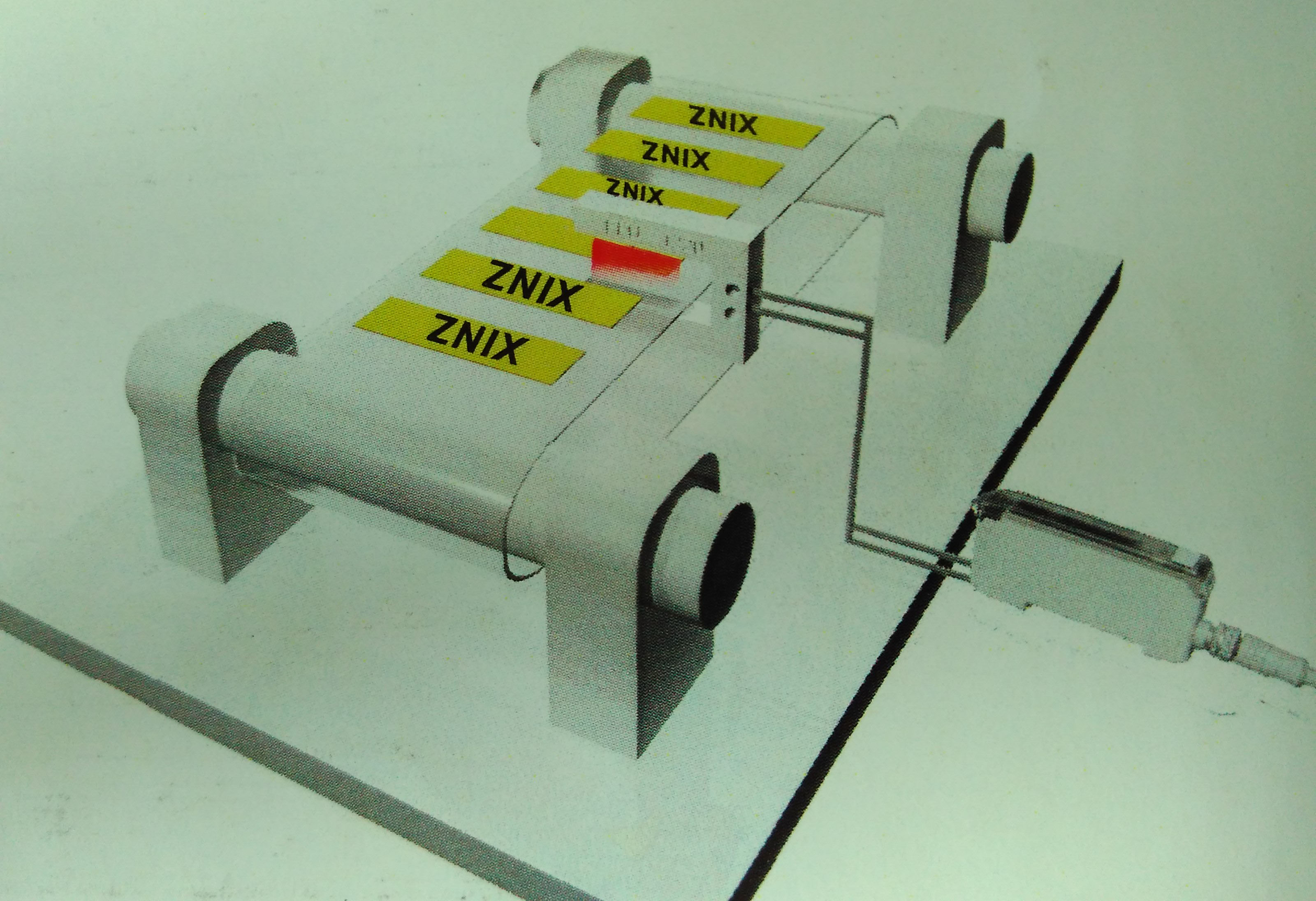

紅色光源 |
綠色光源 |
|
||||
|
NPN輸出 |
PNP輸出 |
NPN輸出 |
PNP輸出 |
|
|||
|
EE-303 |
EE-303P |
EE-303G |
EE-303GP |
出線 |
|||
|
EE-303D |
EE-303PD |
EE-303GD |
EE-303GPD |
M8連接器 |
|||
|
電源電壓 |
12-24V DC±10% 脈動P-P10%以下 |
||||||
|
消耗電流 |
40mA以下 |
||||||
|
檢測輸出 |
|
NPN輸出型 |
PNP輸出型 |
||||
|
NPN開路集電極晶體管 |
PNP開路集電極晶體管 |
||||||
|
最大輸入電流：100mA |
最大輸入電流：100mA |
||||||
|
外加電壓：30V DC以下 |
外加電壓：30V DC以下 |
||||||
|
剩余電壓：1.0V以下 |
剩余電壓：2.0V以下 |
||||||
|
0.4V以下（流入電流16mA時） |
1.0V以下（流入電流16mA時） |
||||||
|
操作輸出 |
檢測時ON和非檢測時ON，可通過按鍵設置 |
||||||
|
短路保護 |
裝備 |
||||||
|
自我診斷 |
不穩定檢測時輸出ON，該信號持續40ms（輸出短路時自動切斷輸出，保護信號持續到短路接觸） |
||||||
|
反應時間及開關頻率 |
普通型：開關頻率1KHz，反應時間：500us |
||||||
|
檢測距離 |
紅色光源 |
漫反射檢測距離：200mm（直徑1mm纖芯） |
|||||
|
對射檢測距離：1200mm（直徑1mm纖芯） |
|||||||
|
綠色光源 |
漫反射檢測距離：700mm（直徑1mm纖芯） |
||||||
|
對射檢測距離：400mm（直徑1mm纖芯） |
|||||||
|
延時功能 |
約5ms、50ms、500ms、5s及無延時輸出，五種延時可通過按鍵設置 |
||||||
|
發射功能 |
100%、50%、25%、12%四種發射功率可通過按鍵設置 |
||||||
|
使用環境溫度 |
-10+50℃（注意不可結霜凝霜）儲存：-20+70℃ |
||||||
|
使用環境濕度 |
35-85%RH，儲存：35-85%RH |
||||||
|
材質 |
外殼：PC+ABS，外罩：聚碳酸酩，光纖固定桿：PC |
||||||
|
附件 |
放大器安裝支架：1個 |
||||||
Red light
Green light
NPN output
PNP output
NPN output
PNP output
EE-303
EE-303P
EE-303G
EE-303GP
Cable type
EE-303D
EE-303PD
EE-303GD
EE-303GPD
M8 connector type
Power supply voltage
12-24V DC±10% Ripple P-P10% or less
Power consumption
40mA below
Output
NPN output
PNP output
NPN open-collector transistor
PNP open-collector transistor
The max import current：100mA
The max import current：100mA
External voltage：30V DC
External voltage：30V DC
Residual voltage：1.0V below(at 50mA current)
Residual voltage：2.0V below(at 100mA current)
0.4V below(at 16mA current)
1.0V below(at 16mA current)
Action setting
Detection ON or non-detection is ON，can be set by pressing a key.
Short circuit protection
Circuit protection
Self diagnosis
Instability detection output ON，the signal continued 40ms(cut off the output automatically, output short circuit protection signals continued to short-circuit state off)
Reb time and switching frequency
Normal type: switching frequency 1KHz
Reb time: 500us
Detecting distance
Red light
Diffuse reflect detection range: 200mm(1mm diameter fiber core)
Through-beam detection range: 1200mm(1mm diameter fiber core)
Green light
Diffuse reflect detection range: 700mm(1mm diameter fiber core)
Through-beam detection range: 400mm(1mm diameter fiber core)
Time delay function
5ms,50ms,500ms,5s or 0s output,five types of delay can be set by pressing a key.
Transmission power
100%,50%,25%,12% four transmit power though the key settings.
Ambient temperature
-10+50℃(not to be frost)storage: -20+70℃
Ambient humidity
35-85%RH,storage: 35-85%RH
Material
Shell: PC+ABS，cover: Polycarbonate , fiber optic fixed pole: PC
Accessories
Amplifier mounting bracket: one
歡迎咨詢光纖傳感器新準EE-303雙數顯通用型光纖放大器！
