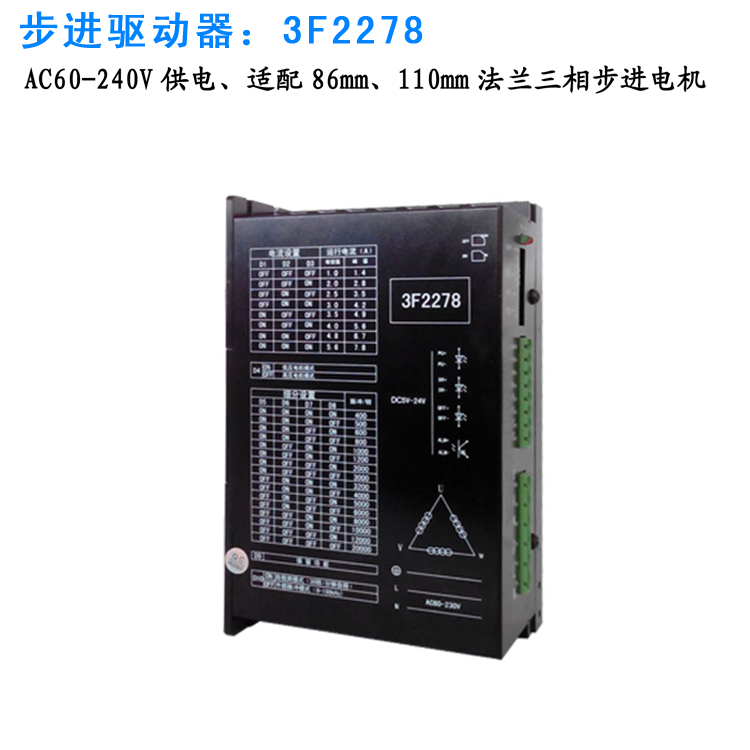

三相步進驅動器3F2278產品是在基于高速DSP+IPM全數字三相步進電機驅動器的基礎上增加了先進的智能控制算法而設計的新一代三相高壓步進電機驅動器，其電機適配性、外部信號適配性、使用壽命、可靠性和平穩性都比普通產品有大幅度提高；適配電流7.8A（峰值）以下、外徑57-110mm（2NM-25NM）的各種型號的三相混合式步進電機；定位精度最高可達20000步/轉。
2.主要應用領域
水晶研磨機、數控機床、包裝機、切料送料系統、瓦楞紙生產線、中型數控設備。
3.電氣指標
|
說明 |
3F2278 |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
輸出峰值電流 |
1.4 |
- |
7.8 |
A |
|
輸入電源電壓 |
AC60 |
AC220 |
AC240 |
V |
|
控制信號輸入電流 |
7 |
10 |
16 |
mA |
|
步進脈沖頻率 |
0 |
- |
150 |
KHz |
|
絕緣電阻 |
500 |
|
|
MΩ |
4.接口定義
控制信號接口
|
名稱 |
功能 |
|
PU+ |
脈沖輸入信號：為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用無需串聯電阻，兼容5V - 24V信號。 |
|
PU- |
|
|
DR+ |
方向輸入信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少5μs建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。無需串聯電阻，兼容5V - 24V信號。 |
|
DR- |
|
|
ALM+ |
故障信號輸出，為集電極開路形式 |
|
ALM- |
功率接口
|
名稱 |
功能 |
|
U |
電機U相繞組 |
|
V |
電機V相繞組 |
|
W |
電機W相繞組 |
|
|
接地端子 |
|
L |
交流電源輸入：范圍AC60～240V，推薦220VAC |
|
N |
5.撥碼設定
3F2278驅動器采用八位撥碼開關設定細分精度、動態電流等。詳細描述如下：
|
驅動器功能 |
操作說明 |
|
輸出電流設定 |
由 SW1－SW3三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔具體輸出電流的設定，請按驅動器面版圖說明。 |
|
高低壓模式設定 |
SW4為ON時，驅動器適配低壓電機，SW4為OFF時，驅動器適配高壓電機. |
|
微步細分?jǐn)?shù)設定 |
由 SW5－SW8 四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有 16 檔微步細分。用戶可在運行中設定微步細分。具體微步細分?jǐn)?shù)的設定，請按驅動器面版圖說明。 |
|
保留功能 |
SW9 |
|
自檢測功能 |
SW10為ON時驅動器以30轉/分鐘的速度自己旋轉，為OFF時驅動器接收外部脈沖信號，按照脈沖信號旋轉。 |
運行電流設定 （部分產品以D表示撥碼開關，部分產品以SW表示撥碼開關）
|
SW1 |
SW2 |
SW3 |
RMS |
Peak |
|
OFF |
OFF |
OFF |
1.0 |
1.4 |
|
OFF |
OFF |
ON |
2.0 |
2.8 |
|
OFF |
ON |
OFF |
2.5 |
3.5 |
|
OFF |
ON |
ON |
3.0 |
4.2 |
|
ON |
OFF |
OFF |
3.5 |
4.9 |
|
ON |
OFF |
ON |
4.0 |
5.6 |
|
ON |
ON |
OFF |
4.8 |
6.7 |
|
ON |
ON |
ON |
5.6 |
7.8 |
細分設置
|
D5 |
D6 |
D7 |
D8 |
Pulse/rev |
|
ON |
ON |
ON |
ON |
400 |
|
ON |
ON |
ON |
OFF |
500 |
|
ON |
ON |
OFF |
ON |
600 |
|
ON |
ON |
OFF |
OFF |
800 |
|
ON |
OFF |
ON |
ON |
1000 |
|
ON |
OFF |
ON |
OFF |
1200 |
|
ON |
OFF |
OFF |
ON |
2000 |
|
ON |
OFF |
OFF |
OFF |
3000 |
|
OFF |
ON |
ON |
ON |
3200 |
|
OFF |
ON |
ON |
OFF |
4000 |
|
OFF |
ON |
OFF |
ON |
5000 |
|
OFF |
ON |
OFF |
OFF |
6000 |
|
OFF |
OFF |
ON |
ON |
8000 |
|
OFF |
OFF |
ON |
OFF |
10000 |
|
OFF |
OFF |
OFF |
ON |
12000 |
|
OFF |
OFF |
OFF |
OFF |
20000 |
6.使用環境及參數
|
冷卻方式 |
自然冷卻或強制風冷 |
|
|
使用環境 |
場合 |
不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵； |
|
溫度 |
0～ +50℃ |
|
|
濕度 |
40～ 90%RH |
|
|
振動 |
10～ 55Hz/0.15mm |
|
|
保存溫度 |
-20℃ ～ 65℃ |
|
7.電源接口
采用交流電源供電，如用380V轉220V變壓器供電,變壓器功率需大于500W。
8.指示燈
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電才能清除故障。
9.安裝說明
驅動器的外形尺寸為：178×108×68mm，安裝孔距為168mmmm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。
