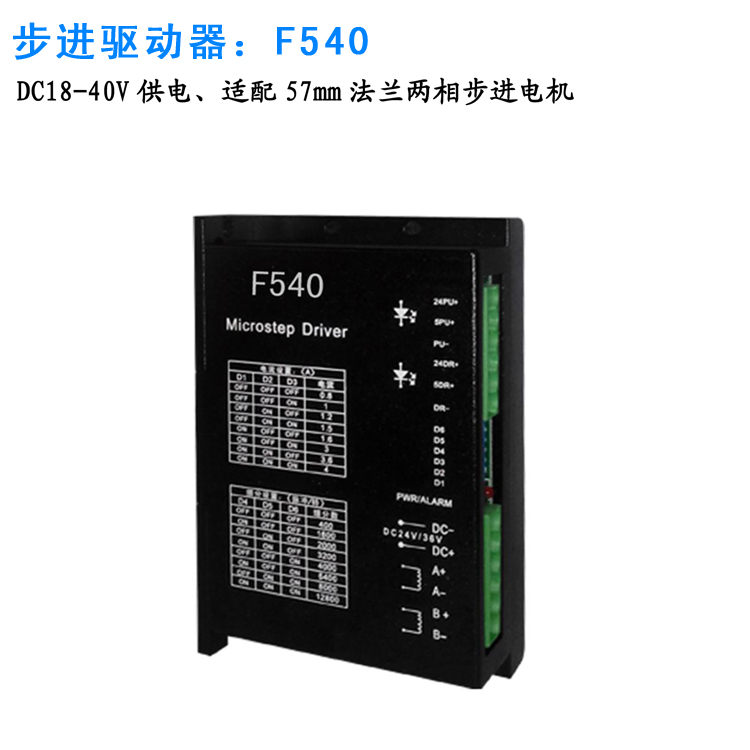

F540兩相步進驅動器是純硬件低成本、高可靠性的產品，用戶可以設置12800內的8檔細分以及額定電流內的8檔電流值，能夠滿足大多數場合的應用需要。具有自動半流功能。DC18-40V供電、適配57mm法蘭兩相步進電機
2.主要應用領域
適合各種低成本、高可靠中小型自動化設備和儀器，例如：螺絲機、雕刻機、打標機、切割機、3D打印機自動裝配設備等。
3.電氣指標
|
說明 |
F540 |
|||
|
最小值 |
典型值 |
最大值 |
單位 |
|
|
輸出峰值電流 |
0.8 |
- |
4.0 |
A |
|
輸入電源電壓 |
DC18 |
DC24 |
DC40 |
V |
|
控制信號輸入電流 |
7 |
10 |
16 |
mA |
|
步進脈沖頻率 |
0 |
- |
200 |
KHz |
|
絕緣電阻 |
500 |
|
|
MΩ |
4.接口定義
控制信號接口
|
名稱 |
功能 |
|
24PU+ |
24V的速度脈沖信號PU+的輸入 |
|
5PU- |
5V的速度脈沖信號PU+的輸入 |
|
PU- |
PU-的輸入 |
|
24DR+ |
24V的方向電平信號DR+的輸入 |
|
5DR+ |
5V的方向電平信號DR+的輸入 |
|
DR- |
DR-的輸入 |
脈沖信號寬度應大于5μs。為保證電機可靠換向，方向信號應先于脈沖信號至少10μs建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。
功率接口
|
名稱 |
功能 |
|
DC- |
直流電源地 |
|
DC+ |
直流電源正 |
|
A+、A- |
電機A相繞組的正負端 |
|
B+、B- |
電機B相繞組的正負端 |
當A、B兩相繞組調換時，可使電機方向反向。A+、A-調換，B+、B-調換也可以使電機方向反向，不同繞組禁止接在不同相端子上。
5.撥碼設定
F540驅動器采用6位撥碼開關設定細分精度、動態電流。詳細描述如下：
|
驅動器功能 |
操作說明 |
|
電流設定 |
由 SW1－SW3兩個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔具體輸出電流的設定，請按驅動器面版圖說明。 |
|
半流功能 |
脈沖串停止后約 0.1 秒左右電流自動減至一半左右（實際值的60％），發熱量理論上減至 36％。 |
|
細分?jǐn)?shù)設定 |
由 SW4－SW6 四個撥碼開關來設定驅動器微步細分?jǐn)?shù)，其共有 8 檔微步細分。用戶可在運行中設定微步細分。具體微步細分?jǐn)?shù)的設定，請按驅動器面版圖說明。 |
運行電流設定
|
SW1 |
SW2 |
SW3 |
Peak |
|
OFF |
OFF |
OFF |
0.8 |
|
OFF |
OFF |
ON |
1.0 |
|
OFF |
ON |
OFF |
1.2 |
|
OFF |
ON |
ON |
1.5 |
|
ON |
OFF |
OFF |
1.6 |
|
ON |
OFF |
ON |
3.0 |
|
ON |
ON |
OFF |
3.6 |
|
ON |
ON |
ON |
4.0 |
細分設置
|
SW4 |
SW5 |
SW6 |
Pulse/rev |
|
OFF |
OFF |
OFF |
400 |
|
ON |
OFF |
OFF |
1600 |
|
OFF |
ON |
OFF |
2000 |
|
ON |
ON |
OFF |
3200 |
|
OFF |
OFF |
ON |
4000 |
|
ON |
OFF |
ON |
6400 |
|
OFF |
ON |
ON |
8000 |
|
ON |
ON |
ON |
12800 |
6.使用環境及參數
|
冷卻方式 |
自然冷卻或強制風冷 |
|
|
使用環境 |
場合 |
不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃?xì)怏w和導電灰塵； |
|
溫度 |
0 ～ +50℃ |
|
|
濕度 |
40 ～ 90%RH |
|
|
振動 |
10 ～ 55Hz/0.15mm |
|
|
保存溫度 |
-20℃ ～ 65℃ |
|
7.電源接口
采用直流電源供電，內部具有防接反電路，接反不能工作。供電電源功率需大于100W。
8.指示燈
驅動器有紅綠兩個指示燈。其中綠燈為電源指示燈，當驅動器上電后綠燈常亮；紅燈為故障指示燈，當出現過流故障時，故障燈常亮。故障清除后，紅燈滅。當驅動器出現故障時，只有重新上電才能清除故障。
9.安裝說明
驅動器的外形尺寸為：118×76×36mm，安裝孔距為109mm。既可以臥式和立式安裝，建議采用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。
