一．西門子840D系統的組成
SINUMERIK840D是由數控及驅動單元（CCU或NCU），MMC,PLC模塊三部分組成，由于在集成系統時，總是將SIMODRIVE611D驅動和數控單元(CCU或NCU)并排放在一起，并用設備總線互相連接，因此在說明時將二者劃歸一處。
l 人機界面
人機交換界面負責NC數據的輸入和顯示,它由MMC和OP組成
MMC(Man Machine Communication)包括：OP(Operation panel)單元，MMC,MCP
(Machine Control Panel)三部分。MMC實際上就是一臺計算機，有自己獨立的CPU,還可以帶硬盤，帶軟驅；OP單元正是這臺計算機的顯示器，而西門子MMC的控制軟件也在這臺計算機中。
1.MMC
我們最常用的MMC有兩種：MMCC100.2和MMC103,其中MMC100.2的CPU為486,不能帶硬盤；而MMC103的CPU為奔騰，可以帶硬盤，一般的，用戶為SINUMERIK810D配MMC100.2,而為SINUMERIK840D配MMC103.
※ PCU(PC UNIT)是專門為配合西門子最新的操作面板OP10、OP10S、OP10C、OP12、
OP15等而開發的MMC模塊，目前有三種PCU模塊--PCU20、PCU50、PCU70, PCU20對應于MMC100.2，不帶硬盤，但可以帶軟驅；PCU50、PCU70對應于MMC103,可以帶硬盤，與MMC不同的是：PCU50的軟件是基于WINOOWS NT的。PCU的軟件被稱作HMI,
HMI有分為兩種：嵌入式HMI和高級HMI。一般標準供貨時，PCU20裝載的是嵌入式 HMI,而PCU50和PCU70則裝載高級HMI.西門子840D數控系統維修
2.OP

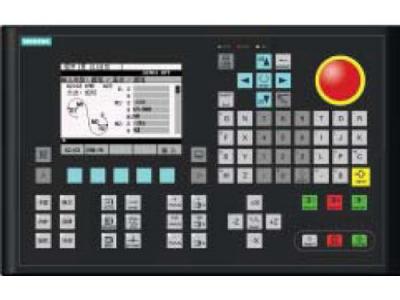

OP單元一般包括一個10.4″TFT顯示屏和一個NC鍵盤。根據用戶不同的要求，西門子為用戶選配不同的OP單元，如：OP030,OP031,OP032,OP032S等，其中OP031最為常用。
3.MCP
MCP是專門為數控機床而配置的，它也是OPI上的一個節點，根據應用場合不同，其布局也不同，目前，有車床版MCP和銑床版MCP兩種。對810D和840D，MCP的MPI地址分別為14和6，用MCP后面的S3開關設定。
對于SINUMERIK840D應用了MPI（Multiple Point Interface）總線技術，傳輸速率為187.5k/秒，OP單元為這個總線構成的網絡中的一個節點。為提高人機交互的效率，又有OPI（Operator PanelInterface）總線，它的傳輸速率為1.5M/秒。
l 數控及驅動單元
1.NCU數控單元
SINUMERIK840D的數控單元被稱為NCU（Numenrical Controlunit）單元：中央控制單元,負責NC所有的功能,機床的邏輯控制,還有和MMC的通訊 它由一個COM CPU板. 一個PLC CPU板和一個DRIVE板組成.
根據選用硬件如CPU芯片等和功能配置的不同，NCU分為NCU561.2,NCU571.2,
NCU572.2,NCU573.2(12軸)，NCU573.2(31軸)等若干種，同樣，NCU單元中也集成SINUMERIK840D數控CPU和SIMATIC PLC CPU芯片，包括相應的數控軟件和PLC控制軟件，并且?guī)в蠱PI或Profibus借口，RS232借口，手輪及測量接口，PCMCIA卡插槽等，所不同的是NCU單元很薄，所有的驅動模塊均排列在其右側。
西門子操作面板維修,按鍵不靈維修,部分按鍵失靈維修,液晶屏碎維修,進水維修,背光暗淡維修,顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常維修,按鍵膜更換,主板維修,燈管銷售,液晶屏銷售,功能鍵無反應維修.我們突出的產品SINUMERIK 840D，它在復雜的系統平臺上，通過系統設定而適于各種控制技術。840D與SINUMERIK_611數字驅動系統和SIMATIC 可編程控制器一起，構成全數字控制系統，它適于各種復雜加工任務的控制，具有優于其它系統的動態品質和控制精度。
標準控制系統的特征是具有大量的控制功能，如鉆削、車削、銑削、磨削以及特殊控制，這些功能在使用中不會有任何相互影響。由于開放的結構，這個完整的系統也適于其它技術如剪切、沖壓和激光加工等。
－－ SINUMERIK 840D的突出之處在于其不斷擴展的特性。
－－ SINUMERIK 840D強大的網絡功能，使其突現現代化管理成為可能。
－－ 例如，NC現在包括神經網絡，其自學習、自優化系統使系統的調整時間大為縮短。精調也可按機床用戶的要求簡單自動地進行。
－－ 另外在SINUMERIK 840D和SIMODRIVE 611的基礎上，只需最少的硬件和軟件投資，即可生成易于使用的仿形數字化系統。
－－ 最大限度集成是我們的一貫作風，SINUMERIK 840D集成在與SIMODRIVE 611控制模塊相同的 50mm寬框架中，將SINUMERIK 840D，SIMODRIVE 611D，加上先進的SIMATIC S7系統，即為機床的自動化提供了全方位的解決方案：全數字化的系統、革新的系統結構、更高的控制品質、更高的系統分辨率以及更短的采樣時間，確保了一流的工件質量。
SINUMERIK 840D：標準的數控系統適于幾乎所有的應用
它采用了當今最先進的控制概念：預讀，前饋，加速度平滑(Jerk)。
例如，具有數控系統和SIMODRIVE間數字通訊的車床可以達到磨床的加工精度。
強大的系統功能
840D還可以實現許多特殊的NC功能，如：各種同步功能，多種補償功能，齒輪排隙功能。這些在同類系統中是難以看到的。
