種類 |
內容 |
連接內容 |

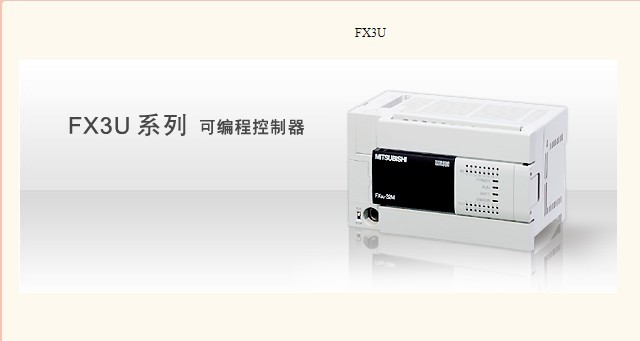

基本單元 |
內置有CPU、電源、輸入輸出、程序內存的可編程控制器主機。 |
可連接各種擴展設備。 |
擴展單元 |
內置電源的輸入輸出擴展。附帶連接電纜。 |
輸入輸出的最大擴展點數為256點。（特殊擴展：最多8臺） 與CC-Link遠程I/O的合計最大為384點。 關于臺數的詳細內容，請參考后述的機型選擇。 |
擴展模塊 |
從基本、擴展單元獲得電源供給的輸入輸出擴展。 內置連接電纜。 |
|
擴展電源單元 |
AC電源型基本單元的內置電源不足時，擴展電源。 |
可P給輸出擴展模塊或者特殊功能模塊供給電源。 |
特殊單元 |
內置電源的特殊控制用擴展。 附帶連接電纜。 |
輸入輸出的最大擴展點數為256點。（特殊擴展：最多8臺） 與CC-Link遠程I/O的合計最大為384點。 關于臺數的詳細內容，請參考后述的機型選擇。 |
特殊模塊 |
從基本、擴展單元獲得電源供給的特殊控制用擴展。 內置連接電纜。 |
|
功能擴展板 |
可內置于可編程控制器中的，用于功能擴展的設備。 不占用輸入輸出點數。 |
可安裝1塊?？膳c特殊適配器合用 |
特殊適配器 |
從基本單元獲得電源供給的特殊控制用擴展。 內置連接用接頭。 |
連接高速輸入用、高速輸出用的特殊適配器時，不需要功能擴展 板；但是與通信用及模擬量用的特殊適配器合用時，需要功能 擴展板。 |
存儲器盒 |
閃存：最大16000步：最大64000步(帶程序傳輸功能/不帶程序傳輸功能） |
可內置1臺。 |
顯示模塊 |
可安裝于可編程控制器中進行數據的顯示和設定。 |
可內置1臺fx3u-7dm型顯示模塊。 |
電源輸入輸出 |
電源規格 |
AC電源型：AC100V-240V 50/60Hz DC電源型：DC24V |
耗電量 |
AC電源型：30W(16M)，35W(32M),40W(48M),45W(64M),50W(80M) ,65W(128M) |
|
沖擊電流 |
AC電源型：最大30A 5ms以下/AC100V，最大45A 5ms以下/AC200V |
|
24V供電電源 |
DC電源型：400mA以下(16M,32M) 600mA以下(48M,64M,80M,128M) |
|
輸入規格 |
DC24V，5～7mA (無電壓觸點、或者漏型輸入時:NPN開集電極晶體管輸入,源型輸入時:PNP開集電極輸入) |
|
輸出規格 |
繼電器輸出型：2A/1點、8A/4點COM 8A/8點COM AC250V(對應CE、UL/cUL規格時為240V)DC30V以下 |
|
輸入輸出擴展 |
可連接FX2N系列用的擴展設備。 |
|
性能 |
程序存儲器 |
內置64000步RAM(電池支持) |
時鐘功能 |
內置實時時鐘（有閏年修正功能）月差±45秒/25℃ |
|
指令 |
基本指令27個、步進梯形圈指令2個、應用指令209種 |
|
運算處理速度 |
基本指令：0.065s/指令，應用指令：0.642~數100s/指令 |
|
高速處理 |
有輸入輸出刷新指令、輸入濾波調整指令、輸入中斷功能、定時中斷功能、高速計數中斷功能、脈沖捕捉功能 |
|
最大輸入輸出點數 |
384點(基本單元、擴展設備的I/O點數以及遠程I/O點數的總和) |
|
輔助續電器、定時器 |
輔助續電器：7680點、定時器：512點 |
|
計數器 |
16位增計數器：200點，32位計數器：35點 高速用32位計數器：[1相]100kHz/6點、10kHz/2點[2相]50kHz/2點(可設定4倍)使用高速輸入適配器時為1相200kHz、2相100kHz |
