EPC-9351
3.5″PC104+主板
用戶手冊
1 產品說明
本章節主要介紹了 EPC-9351 低功耗嵌入式主板的相關信息，主要內容包括以下幾 部分。
1.1 產品介紹

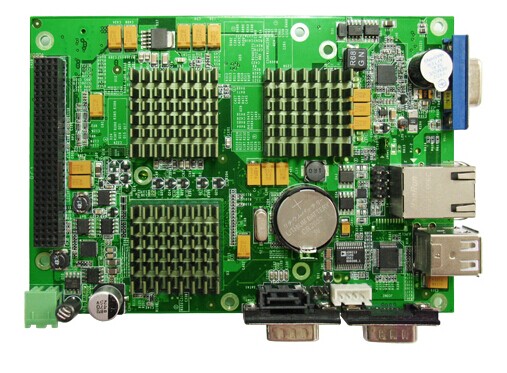

EPC-9351 是阿爾泰科技基于 Inb Navy Pier 平臺開發的符合 3.5 寸單板規范的低功耗嵌入式主板。
采用 Inb Atom N270 1600MHz 處理器和 945GSE 芯片組，主板提供 1 個 DDR2
SODIMM 內存插槽，最大內存容量達 2GB。支持 VGA 顯示接口，1 個 SATA 硬盤接口，
1 個 TypeI/IICF 接口，1 個 10/100/1000Mbps 以太網控制器， 個 USB2.0 接口，2 個 RS232
2
全功能 COM 口，并且提供 1 個 PC104+插槽，可以擴展支持 PC104+板卡。主板支持 12V
單電源供電（主板不提供-12V 電源）。
1.2 產品特點
◆ 處理器： Inb Atom N270，1.6GHz
◆ 芯片組： 945GSE + ICH7M
◆ BIOS： AMI 4Mbit Flash BIOS
◆ 內存： DDR2 400/533MHz，最大支持 2GB
◆ 擴展總線： 支持 PC104+設備
◆ 電池： 紐扣電池 3V
◆ 輸入輸出接口：SATAII(最大支持 150MB/s)，RS232
◆ 固態硬盤： 支持 CompactFlash卡 TYPEI/II
◆ USB： 2×USB2.0
◆ 以太網： Realtek 8111C，速度可達 1000Mbps，RJ45 接口，符合 IEEE802.3、
IEEE802.3u、IEEE802.3x、IEEE802.ab 標準
◆ PC-104+： 符合 Rev.2.2 規范
◆ 顯示： 945GSE 集成顯卡，CRT 輸出支持達 2048×1536
