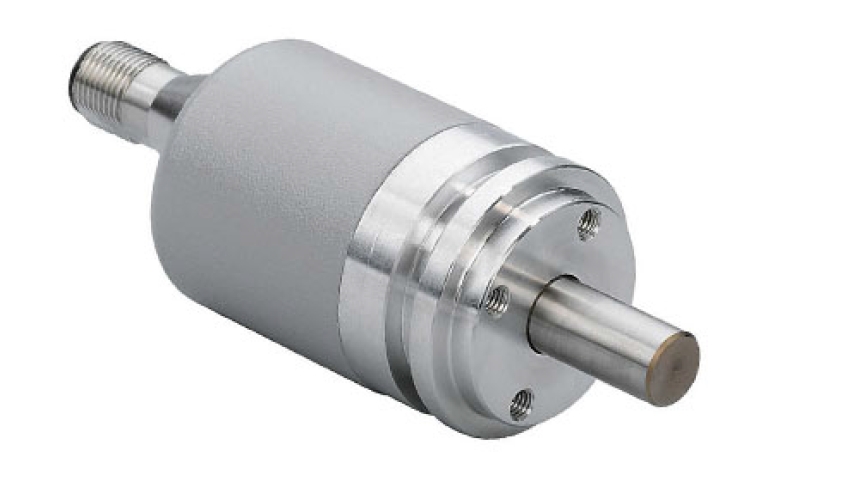

IXARC 旋轉編碼器
UCD-S100B-2012-D10D-PAQ
接口
接口SSI帶預設
手動功能預設功能和方向反轉可以通過電纜或連接器編譯
接口周期時間> 25 μs
輸出
輸出驅動器RS422
電氣數據
電源電壓4.75 – 30 VDC（電源符合EN 50178）
功耗典型的 50 mA
功耗≤ 1.5 W
啟動時間< 250 ms
時鐘輸入RS 422, 通過光電耦合器
時鐘速度100 kHz – 2 MHz
反極性保護是
短路保護是
EMC:發射干擾EN 61000-6-4
EMC:抗干擾EN 61000-6-2
傳感器
技術磁性
單圈分辨率12 位
分辨率 多圈20 bit
Printed at 1-12-2014 11:12
- 2 -
多圈技術自發電的磁性脈沖計數器（無需電池和齒輪組）
精度 (INL) ±0.0878°（≤12位）
檢測信號 (默認值) 順時針旋轉(面向軸)時，數值增加
認證 認證/壽命 碼制 碼二進制碼
環境規格
外殼防護等級 (軸) IP68/IP69K
外殼防護等級 (外殼) IP68/IP69K
工作溫度-40 °C (-40 °F) - +85 °C (+185 °F)
濕度98%相對濕度, 無凝結狀態
機械數據
外殼材料鋼
外殼涂層粉末涂層
法蘭形式同步法蘭, ø 36 mm 重載型
法蘭材料鋁
軸的類型實心軸, 長度 = 20 mm
軸的直徑ø 10 mm (ø 0.39")
軸的材料不銹鋼 V4A (1.4112, 440 B), 加強型
最大軸負載軸向 180 N, 徑向 180 N
最小機械壽命10 (180 N / 180 N), 15 (150 N,150 N), 30 (100 N / 100 N)
摩擦力矩≤ 5 Ncm @ 20 °C, (0.11 oz-in @ 68 °F)
最高機械速度≤ 6000 1/min
耐沖擊性≤300g（6毫秒半弦波，EN60068-2-27）
持久的抗沖擊性≤30G（6毫秒半弦波，EN60068-2-29）
耐振動性≤ 30 g (10 Hz – 1000 Hz, EN 60068-2-6)
長度56 mm (2.20")
重量160 g (0.35 lb)
電氣連接
連接方向軸向
接口M12, 公型, 8針, A碼
Printed at 1-12-2014 11:12
- 3 -
連接計劃
信號密碼數
Power Supply 2
GND 1
Data+ 5
Data- 6
Clock+ 3
Clock- 4
Preset 8
DIR 7
Shielding Connector Housing
Connector-View on Encoder
Rotation Clockwise (seen on shaft)
