停車場視頻車位引導及反向?qū)ぼ囅到y(tǒng)
基于視頻的車位引導系統是目前最新的車位引導系統，通過對車位上車輛和車牌的實時識別，同時實現了車位引導和反向?qū)ぼ嚨墓δ堋?/span>
針對地下停車場，在每個車位安裝一個視頻車位檢測終端，用于抓拍車輛照片、識別車位空滿狀態、提取車牌，控制車位狀態指示燈。系統通過車位狀態指示燈的紅綠狀態、場內引導屏上的空余車位數，引導車輛迅速入位，解決駕車者停車難的難題；車牌號碼和車輛照片可用于反向?qū)ぼ囅到y(tǒng)。
系統將每個車位的使用情況實時發送到管理電腦，在電子地圖上實時顯示，管理人員對車位使用情況一目了然。
針對特殊人群，可設置特殊人群車位引導系統，系統相應地設計VIP車位引導系統，特殊人群車輛從進入停車場開始，就一路針對性的引導至特殊人群車位，并且在車位的上方，設置LED顯示屏顯示預約狀態和車號。
針對項目特殊需求，還可以對現有系統進行了個性化訂制，系統可提前將車位與車牌號綁定，通過對比當前車位上的車牌號，識別出非授權停車用戶，同時系統電子地圖上也會實時顯示，并報警。報警方式可根據需要另行設定。另外根據要求還增加包括出場報警系統和來車報警系統。
功能完善
系統具有完善的車位引導功能，不僅可以探測車位空滿狀態，還可以識別車牌號碼，引導和尋車系統位合二為一。
成本優勢
在滿足車位引導和反向?qū)ぼ噧纱蠊δ?，兩個系統合而為一，設備共享。
使用方便
反向?qū)ぼ囅到y(tǒng)，免去了駕車者的定位操作，更符合駕車者的使用習慣。同時，收費系統可以通過車牌號繳費，提前繳費，自助繳費，極大地方便了駕車者。
可靠性高
系統具有很高的可靠性，采用工業級器件，提高設備性能指標，由于電腦故障率較高，本系統的主控器可以脫機工作，即不依賴于電腦，電腦只用于參數設置和數據管理。設備故障時系統具有報警功能，可立即定位及排除故障。
實用性強
系統結構簡單合理，性價比高，在滿足實際需求的情況下盡量節約投資成本?？扇我飧淖冊O(shè)置以滿足不同時期的引導需求。
擴展方便
系統具有開放的標準接口及冗余接口，可隨時增減設備，滿足客戶實際需求；系統預留，可拓展其它功能。
電子地圖
可以方便導入停車場各個區域的平面圖，在電子地圖上實時反映車位的使用情況，并具有數據統計、圖表、車位使用率、車位周轉率等功能。
設置靈活功能強大
可以很方便的設置車位引導屏所對應的停車區域，直接在管理軟件上重新設置即可，可以根據各個出入口的車流分布情況進行合理設置，任何一個車位都可以對應到任何一個引導屏上。
針對地下停車場的車位引導系統，采用圖像處理技術，在每個車位安裝一個視頻車位檢測終端和一個車位狀態指示燈，作為前端采集及檢測設備；8個車位為一組，共用一個區域視頻控制器；區域視頻控制器把采集到的車位信息及車輛信息進行識別，實時驅動車位指示燈切換至相應的顏色，同時將車牌照片和車位信息通過網絡交換機上傳至應用服務器，更新電子地圖并保存。每個停車場設置一個數據服務器，管理本停車場車牌圖像；通道處設置有引導屏，提示空余車位數，供駕駛者尋找空車位。
車牌號碼和車輛照片可用于反向?qū)ぼ囅到y(tǒng)。
視頻車位引導系統拓撲圖
本系統主要由以下幾部分組成：
（1） 視頻車位檢測終端
（2） 區域視頻控制器
（3） 核心網絡交換機
（4） 應用服務器
（5） 數據服務器
（6） 引導屏
各個控制器之間采用TCP/IP協議進行通訊。
針對特殊人群客戶，系統具有特殊人群車位引導功能。當特殊人群用戶進來時，系統通過通道處的引導屏，一路將用戶引導至特殊人群車位，并且在車位上安裝一個車牌顯示屏，用于顯示該車位的車牌號碼『粵A88888』 ，或者顯示『VIP車位』『固定車位』等信息，告知該車位為固定車輛停放車位，其他車輛不可停放。
如果在特殊人群車位上安裝車輛探測器，則當其他車輛占用特殊人群車位時，系統軟件會報警提示管理人員進行人工干預。
引導系統管理軟件功能：
l 電子地圖顯示車位狀況
l 停車超時告警和設備故障報警
l VIP車位管理
l 事件記錄表
l 歷史記錄表
l 行政管理
l 圖表方式報告表
智能反向?qū)ぼ囅到y(tǒng)一般是在引導系統的基礎上，是引導系統的補充。
智能反向?qū)ぼ囅到y(tǒng)是在顧客返回停車場時，由于停車場太大，顧客容易找不到車，系統可以幫助顧客盡快找到車輛停放的區域，提高顧客的滿意度，同時加快停車場的車輛周轉，提高使用率和收入。
在某些大型停車場內部，司機停車出去辦事回來的時候，會由于停車場過大、場內線路比較復雜，一時間無法找到自己的車，白白浪費大量的時間尋找自己的愛車。本系統誕生的目的就是為了解決此類問題。司機辦事回來后，可以通過本系統的查詢終端，以觸摸的形式，輸入自己的車牌號碼片段，來查詢自己的愛車，當選中自己的車牌號碼之后，系統會通過算法，將用戶到達愛車的最優路徑展示給用戶，節省了找車所浪費的大量時間，提高了顧客的滿意度，并提高了停車場車位的利用率。
智能反向?qū)ぼ囅到y(tǒng)是通過安裝在每個車位上面的視頻車位檢測終端定位車輛所在位置，用戶通過查詢終端的觸摸屏輸入車牌號碼片段，查詢自己的車輛所在位置，本系統會給出用戶到達車輛所在位置的最優路徑。

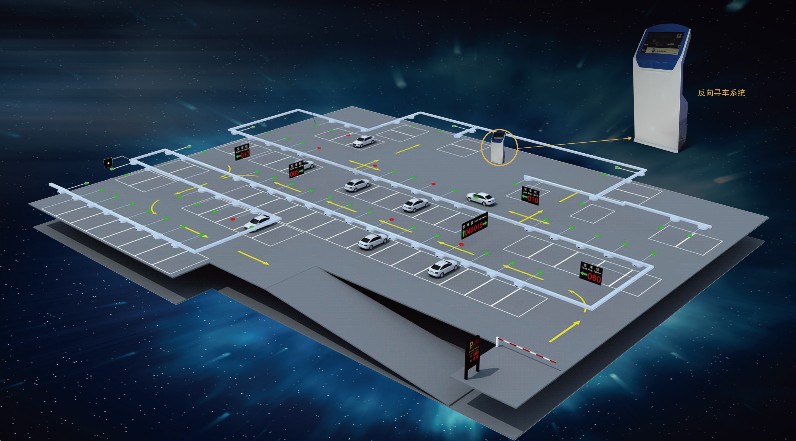

圖1 系統示意圖
圖2 系統示意圖
圖3 查詢終端查詢界面
圖4查詢終端最優路徑界面
通過車牌識別技術實現的智能反向?qū)ぼ囅到y(tǒng)，具有以下特點：
用戶無需進行定位操作；
系統運行穩定；
支持多終端查詢功能；
系統結構簡單，聯網結構好，通訊速率高，可與停車場內其他系統進行完美的結合；
系統可靠性高，技術成熟，錯誤率極低，方便實用。
系統聯網簡單，采用標準的網絡通信協議
布線少，施工方便，只需將查詢終端連接至就近的網絡交換機即可使用。
查詢終端可以作為信息的傳播等用途。
本系統是由定位系統、同步系統、查詢系統、數據上傳系統、數據下載系統等子系統組成。
