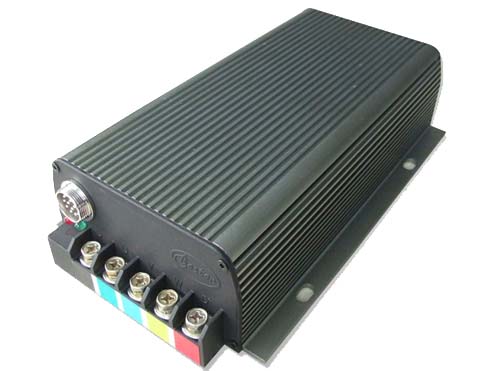

SVMC072150
SVMC代表：薩博沃頓直流無刷電機正弦波控制器
072代表：DC額定工作電壓72V, 150代表：母線最大限流值150A
二、主要功能及特性
1、 采用先進的FOC矢量算法驅動直流無刷電機
2、 2分鐘自動完成電機霍爾角度匹配
3、 控制器各種內置保護，保證車輛安全穩定運行：
防飛車保護、過壓及欠壓保護、過流保護、控制器過熱保護、電機過熱保護、 堵轉保護、過載保護等
4、 支持車輛常見的接口及功能：
剎車：剎車斷電
倒車： 倒車速度可調節
限速： 限速比例可調節
巡航： 進入巡航模式可以調節
三檔變速：檔位切換及每檔比例可調節
防盜： 可接高低電平防盜器
反充電能量回饋：通過電子剎車或者車輛滑行進入該功能，提高續航里程
Boost：boost電流及時間可調節其他功能可根據客戶要求定制開發功能
…………………………
可根據客戶要求定制開發。
5、 支持485 modbus、CAN總線通訊，可通過電腦進行參數配置
6、 支持一線通儀表通訊
7、 狀態及故障的指示燈，通過LED閃爍頻率來標示。
8、 防水等級：IP65
9、 EMC認證：可通過歐洲E-mark和臺灣EMC認證
三、產品規格：
3.1、參數
|
控制器型號 |
SVMC072150 |
工作頻率 |
10KHz |
|
額定功率 |
5000W |
峰值功率 |
10000W |
|
驅動方式 |
正弦波矢量控制 |
MOS管數 |
24管 |
|
額定DC電壓 |
72V |
母線限流 |
100A |
|
位置檢測方式 |
開關霍爾 |
待機功耗 |
4ma |
|
手把電壓輸入 |
0.5V-5.0V可調 |
額定相電流 |
100A |
|
欠壓電壓 |
60V |
最大工作相電流 |
350A |
|
過壓電壓 |
72V |
過流保護相電流電流 |
450A |
|
防水等級 |
IP65 |
調試線接口 |
USB2.0 |
|
EMC |
可通過E-mark認證，臺灣EMC認證 |
凈重 |
2.2KG |
|
表面處理 |
鋁合金表面氧化亮灰色 |
包裝后重量 |
2.5KG |
|
尺寸：長*高*寬 |
230*63*146mm |
獨立功能線 |
防水霍爾插件，功能線長：30CM |
|
安裝孔位 |
見按照孔位圖圖紙 |
工作溫度范圍 |
0℃~50℃ |
|
保修期 |
12個月 |
全功率工作溫度范圍 |
-30℃~90℃ |
3.1、外觀尺寸
四、測功機
五、應用場合
大功率電動摩托車、電動四輪車等
