FX1N -60MR-001 主機36入/24出 60點 繼電器輸出
FX1N -40MR-001 主機24入/16出 40點 繼電器輸出
FX1N -24MR-001 主機14入/10出 24點 繼電器輸出
FX1N -60MT-001 主機36入/24出 60點 晶體管輸出
FX1N -40MT-001 主機24入/16出 40點 晶體管輸出
FX1N -24MT-001 主機14入/10出 24點 晶體管輸出
FX1N -60MR-D 直流主機60點 繼電器輸出
FX1N -40MR-D 直流主機40點 繼電器輸出
fFX1N -24MT-D 直流主機24點 繼電器輸出
FX1N -60MT-D 直流主機60點 晶體管輸出
FX1N -40MT-D 直流主機40點 晶體管輸出
FX1N -24MT-D 直流主機24點 晶體管輸出
2、產品詳細說明
簡單介紹：

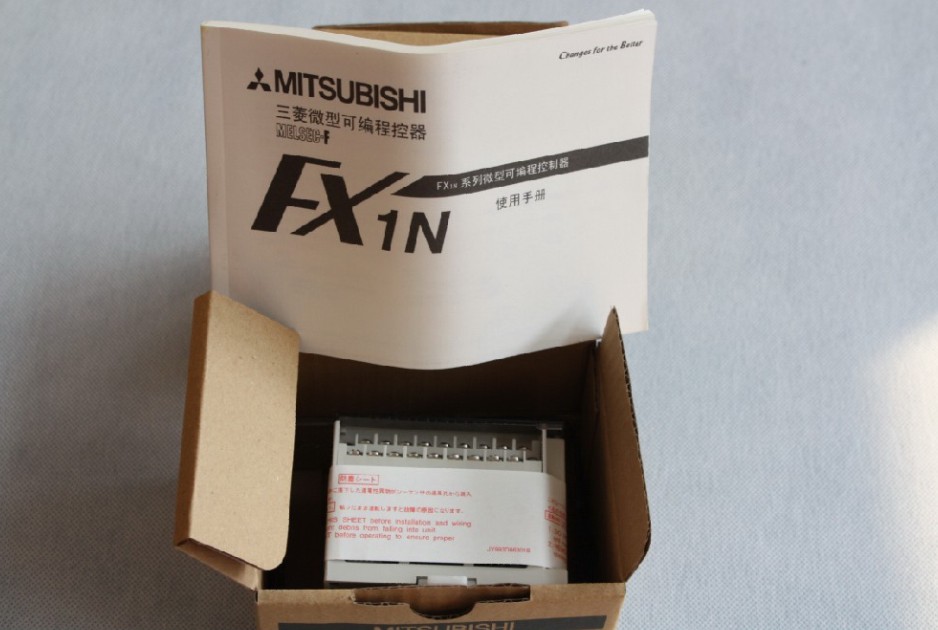

三菱電機推出的fx1n系列plc是功能很強大的普及型微型plc。fx1n系列最多可控制128點，除了可以擴展輸入輸出，還具有模擬量控制和通訊，鏈接功能等的擴展性。所以，fx1n系列可以廣泛應用于一般的順序控制。
控制規模：
24～128點（基本單元：24/40/60點）
特點：
1、集成型高性價比
cpu.電源.輸入輸出合為一體。
通過使用顯示模塊和功能擴展板，可以非常簡便地進行系統升級。
另外，也可以擴展輸入輸出和特殊模塊。
2、機身小巧，高速運算
基本指令：0.55～0.7μs指令
應用指令:3.7～數100μs指令
3、安心、寬裕的存儲器規格
內置8000步eeprom存貯器
無需電池，維護輕松
4、豐富的軟元件范圍
輔助繼電器：1536點，定時器：256點，計數器：235點
數據寄存器：8000點
5、面向海外的產品適合各種安全規格
定位和脈沖輸出功能
一個fx1n三菱plc單元能同時輸出2點100khz脈沖，plc配備有7條特殊的定位指令，包括零返回、絕對位置讀出、絕對或相對驅動以及特殊脈沖輸出控制。
3、規格尺寸：
fx1n系列 輸入點數 輸出點數 尺寸 mm
(寬)×(厚)×(高)
繼電器輸出 晶體管輸出
fx1n-14mr - 8 6 90×75×90
fx1n-24mr fx1n-24mt 14 10 90×75×90
fx1n-40mr fx1n-40mt 24 16 130×75×90
fx1n-60mr fx1n-60mt 36 24 175×75×90
5、特殊擴展
1. fx1n-8av-db 模擬量調整器
2. fx1n-2ad-db 模擬量輸入板
3. fx1n-1da-db 模擬量輸出板
6、可連接的通信模塊
1. fx1n-232-db 通訊板
2. fx1n-485-db 通訊板
3. fx1n-422-db 通訊板
7、可連接的圖形操作終端
1.f930got 圖形操作終端
