| 西門子變頻器MM440 |
|

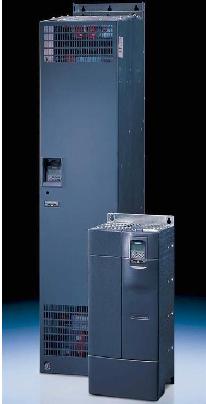

西門子MicroMaster440全新一代矢量型標準變頻器 MicroMaster440是全新一代可以廣泛應用的多功能標準變頻器。它采用高性能的矢量控制技術，提供低速高轉矩輸出和良好的動態特性，同時具備超強的過載能力，以滿足廣泛的應用場合。創新的BiCo（內部功能互聯）功能有無可比擬的靈活性。 1. 主要特征: 200V-240V±10%，單相/三相，交流，0.12kW-45kW； 380V-480V±10%，三相，交流，0.37kW-250kW； 矢量控制方式，可構成閉環矢量控制，閉環轉矩控制； 高過載能力，內置制動單元； 三組參數切換功能。、 2.控制功能： 線性v/f控制，平方v/f控制，可編程多點設定v/f控制，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式； 標準參數結構，標準調試軟件； 數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個； 獨立I/O端子板，方便維護； 采用BiCo技術，實現I/O端口自由連接； 內置PID控制器，參數自整定； 集成RS485通訊接口，可選PROFIBUS-DP/Device-Net通訊模塊； 具有15個固定頻率，4個跳轉頻率，可編程； 可實現主/從控制及力矩控制方式； 在電源消失或故障時具有"自動再起動"功能； 靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性； 快速電流限制（FCL），防止運行中不應有的跳閘； 有直流制動和復合制動方式提高制動性能。 2. 保護功能： 過載能力為200％額定負載電流，持續時間3秒和150％額定負載電流，持續時間60秒； 過電壓、欠電壓保護； 變頻器、電機過熱保護； 接地故障保護，短路保護； 閉鎖電機保護，防止失速保護； 采用PIN編號實現參數連鎖 技術參數： 輸入電壓和 功率范圍恒轉距變轉距 200V至240V1AC±10%0.12kW至3KW0.12KW至4.0KW 200V至240V3AC±10%0.12kW至45KW0.25KW至45KW 380V至480V3AC±10%0.37kW至75KW0.55KW至90KW 500V至600V3AC±10%0.75kW至75KW1.5KW至90KW 輸入頻率47至63HZ 輸出頻率0HZ至650HZ 功率因數≥0.7 變頻器效率96%至97% 過載能力(恒轉矩)150%負載電流過載能力，5分鐘內持續時間60秒；或1分鐘內持續3秒200%過載 起動沖擊電流小于額定輸入電流 控制方式矢量控制，力矩控制、線性V/F；平方V/F(風機曲線)；可編程V/F；磁通電流控制(FCC)、 低功率模式 PWM頻率2KHZ至16KHZ(每級改變量為2KHZ) 固定頻率15個，可編程 跳轉頻帶4個，可編程 頻率設定值的分辨率0.01HZ,數字 0.01HZ，串行通訊 10位模擬 數字輸入3個完全可編程的帶隔離的數字輸入；可切換為PNP/NPN 模擬輸入2·0至10V, 0至20mA和-10至+10V ·0至10V, 0至20mA 繼電器輸出3個可設置為30VDC/5A(電阻性負載),250VAC/2A(感性負載) 模擬輸出2個，可編程(0/4mA至20mA) 串行接口RS485RS232 電磁兼容性可選用EMC濾波器，符合EN55011A級或B級標準變頻器內置A級濾波器 制動直流制動、復合制動、動力制動、集成制動器 保護等級IP20 溫度范圍CT-10℃至+50℃ VT-10℃至+40℃ 存放溫度-40℃至+70℃ 濕度相對濕度95%，無結露 海拔高度海拔1000米以下使用時不降低額定參數 保護功能欠電壓 過電壓 過載 接地故障 短路 電機失速防護 閉鎖電動機 電動機過溫I2 t, PTC 變頻器過溫 參數PIN編號保護 |
