輸入： 輸出： 訂貨號： |
24V DC，8輸入 24V DC，8輸出 6ES7 223-1BH22-0XA8 |

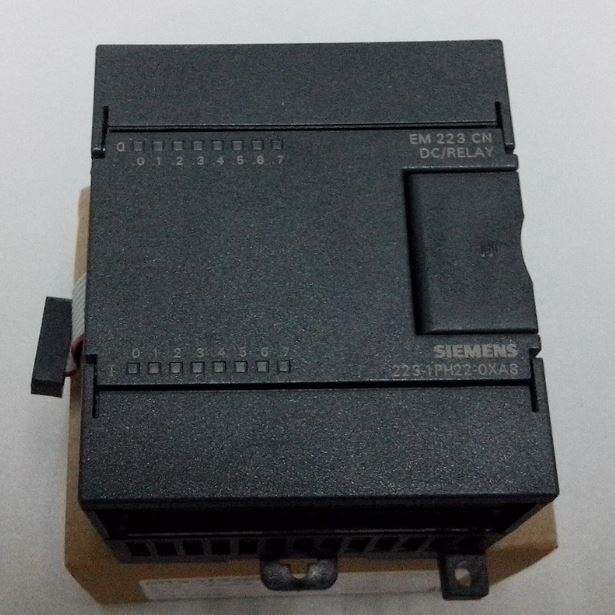

24V DC，8輸入 繼電器，8輸出 6ES7 223-1PH22-0XA8 |
| 輸入特性 | ||
| I/O端子排 | 可拆卸 | 可拆卸 |
| 輸入類型 |
8點 漏型/源型 |
8點 漏型/源型 |
| 輸入電壓 | ||
| 額定值 | 24V DC | 24V DC |
| “1”信號 | 15-30V DC | 15-30V DC |
| “0”信號 | 0-5V | 0-5V |
| 隔離 | 光耦 | 光耦 |
| 每組點數(shù) | 4 | 4 |
| 輸入電流 | ||
| “1”信號 | 4mA | 4mA |
| 輸入延時 | ||
| 最大 | 4.5 ms | 4.5 ms |
| 2線BERO連接 | ||
| 允許漏電流 | 1 mA | 1 mA |
| 輸出特性 | ||
| 輸出 | 8點 | 8點 |
| 額定負載電壓L+/L1 | 24V DC | 24V DC，24-230V AC |
| 允許范圍 | 20.4-28.8V DC | 5-30V DC，5-250V AC |
| 輸出電壓 | ||
| “1”信號最小 | 20V DC | - |
| 隔離 | 光耦 | 繼電器 |
| 每組點數(shù) | 4 | 4 |
| 最大輸出電流 | ||
| “1”信號時 | ||
| 40℃時額定值 | 0.75A | 2A |
| 55℃時額定值 | 0.75A | 2A |
| 最小電流 | - | - |
| “0”信號 | 10μA | 0mA |
| 輸出電流總和 | ||
| 45℃時 | 2.0A | 8A |
| 55℃時(水平安裝) | 2.0A | 8A |
| 2個相鄰輸出電流總和 | ||
| 45℃時 | 0.75A | 4.0A |
| 55℃時(水平安裝) | 0.75A | 4.0A |
| 接點開關容量 | ||
| 阻性負載 | 0.75A | 2.0A |
| 感性負載 | 0.75A | 2.0A |
| 燈負載 | 5W | 30/200W(DC/AC) |
| 接點壽命 | ||
| 機械壽命 | - | 10000000 |
| 額定負載電壓時 | - | 100000 |
| 短路保護 | 外部提供 | 外部提供 |
| 電纜長度 | ||
| 非屏蔽 | 150米 | 150米 |
| 屏蔽 | 500米 | 500米 |
| 能量損耗 |
80mA 32mA |
80mA 32mA |
| 從背板總線(5V DC) | ||
| 從傳感器電源 | ||
| 物理特性 | ||
|
功耗(典型值) 尺寸(W×H×D) 重量 |
3W 71.2×80×62mm 200g |
3W 71.2×80×62mm 300g |
