說明 訂貨號 |

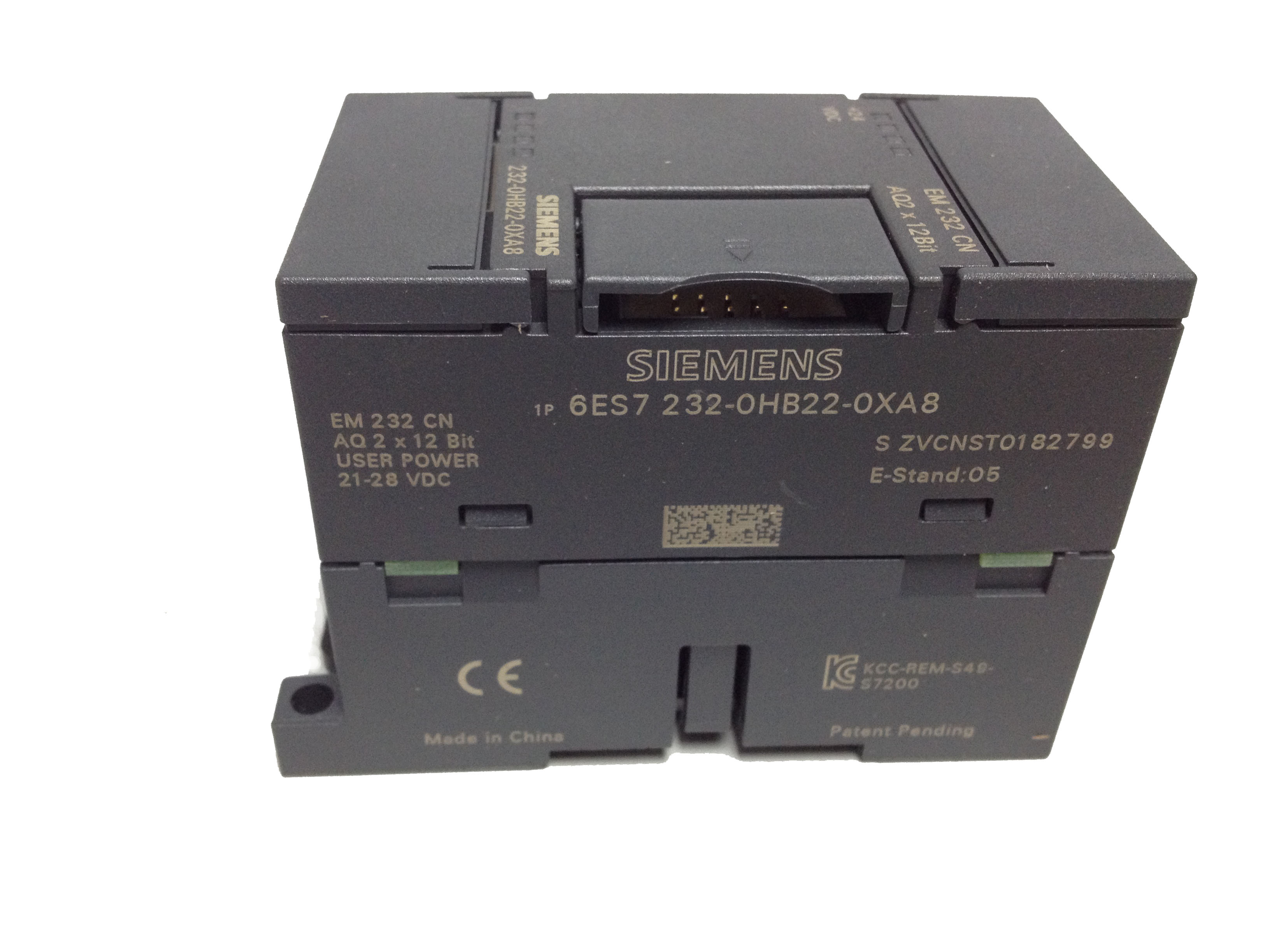

EM 232 CN AQ2 x 12位 6ES7 232-0HB22-0XA8 |
| 通用技術規范 | |
|
尺寸(W x H x D) 重量 功率損失(耗散) |
46×80×62mm 148 g 2 W |
| 點數 | 2路模擬量輸出 |
| 功率損耗 | |
| +5V DC(從I/O總線) | 20 mA |
| 從L+ | 70mA(帶2路輸出20mA) |
| L+電壓范圍第2級或DC傳感器供電 | 20.4～28.8 |
| LED指示器 |
24V DC狀態 亮=無故障滅=無24V DC電源 |
| 模擬量輸出特性 | |
| 模擬量輸出點數 | 2 |
| 隔離(現場側到邏輯線路) | 無 |
|
信號范圍 電壓輸出 電注輸出 |
±10V 0～20mA |
|
數據字格式 電壓 電流 |
-32000～+32000 0～+32000 |
|
分辨率全量程 電壓 電流 |
12位 11位 |
| 精度 | |
|
最差情況,（0°~55℃） 電壓輸出 電流輸出 |
滿量程的±2% 滿量程的±2% |
|
典型情況（25℃） 電壓輸出 電流輸出 |
滿量程的±0.5% 滿量程的±0.5% |
|
穩定時間 電壓輸出 電流輸出 |
100μs 2mS |
|
最大驅動@24V用戶電源 電壓輸出 電流輸出 |
最小5000Ω 最大500Ω |
