說明 訂貨號 |

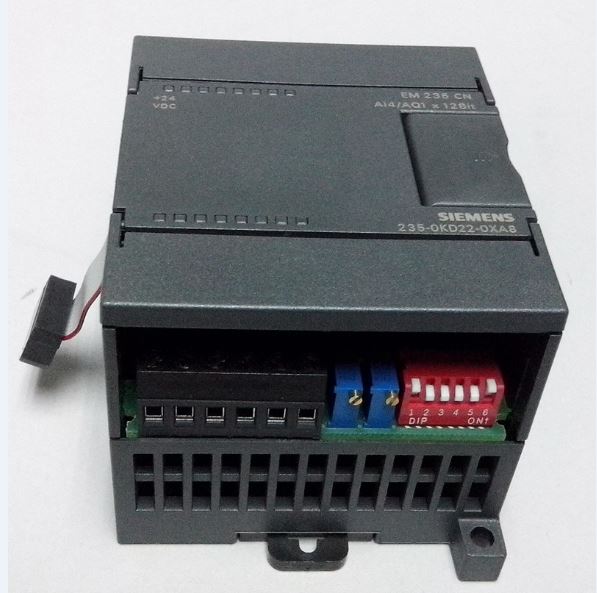

EM 235 CN AI4/AQ1 x
12位 6ES7 235-0KD21-0XA8 |
| 通用技術規范 | |
|
尺寸(W x H x D) 重量 功耗 點數 |
71.2×80×62mm 186 g 2 W 4路模擬量輸入，2路模擬量輸出 (實際的物理點數為：4輸入，1輸出) |
| 功率損耗 | |
| +5V DC(從I/O總線) | 30mA |
| 從L+ | 60mA(帶輸出20mA) |
| L+電壓范圍，第2級或DC傳感器供電 | 20.4～28.8 |
| LED指示器 |
24V DC狀態 亮=無故障，滅=無24V DC電源 |
| 模擬量輸入特性 | |
| 模擬量輸入點數 | 4 |
| 隔離(現場與邏輯電路間) | 無 |
| 輸入類型 | 差分輸入 |
|
輸入范圍 電壓(單極性) 電壓(雙極性) 電流 |
0～10V，0～5V， 0～1V，0～500mV, 0～100mV,0～50mV ±10V，±5V，±2.5V， ±1V，±500mV, ±250mV,±100mV ±50mV,±25mV 0～20mA |
|
輸入分辨率 電壓(單極性) 電壓(雙極性) 電流 |
12.5μV(0～50mV) 25μV(0～100mV) 125μV(0～500mV) 250μV(0～1V) 1.25mV(0～5V) 2.5mV(0～10V) 12.5μV(±25mV) 25μV(±50mV) 50μV(±100mV) 125μV(±250mV) 250μV(±500mV) 500μV(±1V) 1.25mV(±2.5V) 2.5mV(±5V) 5mV(±10V) 5μA(0～10mA時) |
| 模數轉換時間 | ＜250μs |
| 模擬量輸入響應 | 1.5ms～95% |
| 共模抑制 |
40dB,DC to 60Hz EM 235 CN |
| 共模電壓 | 信號電壓+共模電壓(必須小于等于12V) |
|
數據字格式 單極性，全量程范圍-32000～+32000 雙極性，全量程范圍0～32000 |
-32000～+320000 0～32000 |
| 輸入阻抗 | 大于等于10MΩ |
| 輸入濾波器衰減 | -3db@3.1KHz |
| 最大輸入電壓 | 30V DC |
| 最大輸入電流 | 32mA |
| 分辨率 | 12位A/D轉換器 |
| 模擬量輸出特性 | |
| 模擬量輸出點數 | 1 |
| 隔離(現場側到邏輯線路) | 無 |
|
信號范圍 電壓輸出 電注輸出 |
±10V 0 到20mA |
|
數據字格式 電壓 電流 |
-32000～+32000 0～+32000 |
|
分辨率，滿量程 電壓 電流 |
12位 11位 |
|
精度 最壞情況，0～55℃ 電壓輸出 電流輸出 |
滿量程的±2% 滿量程的±2% |
|
典型值，25℃ 電壓輸出 電流輸出 |
滿量程的±0.5% 滿量程的±0.5% |
|
設置時間 電壓輸出 電流輸出 |
100μs 2mS |
|
最大驅動@24V用戶電源 電壓輸出 電流輸出 |
最小5000Ω 最大500Ω |
