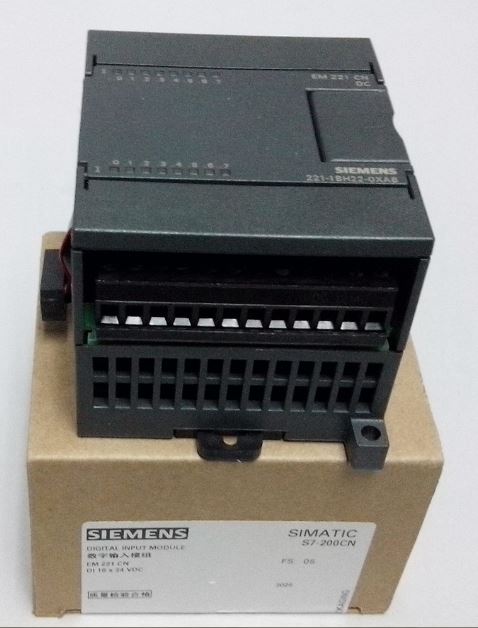

| 6ES7 221-1BH22-0XA8 | 6ES7 221-1BF22-0XA8 | 6ES7 221-1EF22-0XA0 | |
| 輸入電流 | |||
| 從背板總線 5 V DC，最大 | 70 mA | 30 mA | 30 mA |
| 功耗 | |||
| 功耗,典型值 | 3 W | 2 W | 3 W |
| 數字量輸入 | |||
| 數字量輸入點數 | 16 | 8 | 8 |
| m/p 讀 | √ | √ | |
| 輸入特性曲線，符合 IEC 1131，1 型 | √ | √ | |
| 輸入電壓 | |||
|
230 V；220/230 V AC (47 ～ 63 Hz) | ||
|
24 V | 24 V | |
|
0 至 5 V | 0 至 5 V | 最高 20 VAC |
|
15 至 30 V | 15 至 30 V | 79 VAC 以上 |
| 輸入電流 | |||
|
4 mA | 4 mA | 2.5 mA |
| 輸入延時(輸入電壓為額定值時) | |||
|
|||
|
4.5 ms | 4.5 ms | 15 ms |
| 電纜長度 | |||
|
500 m | 500 m | 500 m |
|
300 m | 300 m | 300 m |
| 編碼器 | |||
| 可連接的編碼器 | |||
|
√ | √ | √ |
|
1 mA | 1 mA | 1 mA |
| 光隔離 | |||
| 電隔離數字量輸入 | |||
|
√，光電耦合 | √，光電耦合 | √，光電耦合 |
|
4 | 4 | 1；(8 組) |
| 連接方式 | |||
| 插入式 I/O 端子 | √ | √ | √ |
| 尺寸和重量 | |||
| 尺寸 | |||
|
71.2 mm | 46 mm | 71.2 mm |
|
80 mm | 80 mm | 80 mm |
|
62 mm | 62 mm | 62 mm |
| 重量 | |||
|
160 g | 150 g | 160 g |
