6ED1 055-1CB10-0BA0 |

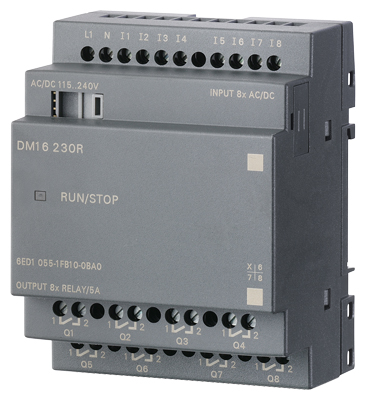

6ED1 055-1NB10-0BA0 | 6ED1 055-1FB10-0BA0 | |
| 供電電壓 | |||
| 24 V DC | √ | √ | |
| 115 V DC | √ | ||
| 230 V DC | √ | ||
| 允許范圍,下限(DC) | 20.4 V | 20.4 V | 100 V |
| 允許范圍,上限(DC) | 28.8 V | 28.8 V | 253 V |
| 115 V AC | √ | ||
| 230 V AC | √ | ||
| 電源頻率 | |||
|
63 Hz | ||
| 數字量輸入 | |||
| 數字量輸入點數 | 8 | 8 | 8 |
| 輸入電壓 | |||
|
< 5 V DC | < 5 V DC | < 40 V AC; < 30 V DC |
|
> 12 V DC | > 12 V DC | > 79 V AC; > 79 V DC |
| 輸入電流 | |||
|
1 mA | 1 mA | 0.03 mA |
|
2 mA | 2 mA | 0.08 mA |
| 輸入延時(輸入電壓為額定值時) | |||
|
|||
|
1.5 ms | 1.5 ms | 50 ms |
|
1.5 ms | 1.5 ms | 50 ms |
| 數字量輸出 | |||
| 數字量輸出點數 | 8 | 8；繼電器 | 8；繼電器 |
| 短路保護 | √; 電子式(1A) | ×; 需要外部熔斷器 | 需要外部熔斷器 |
| 燈負載，最大 | 1 000 W；115VAC 時500 W | 1 000 W；115VAC 時500 W | |
| 控制一個數字量輸入 | √ | √ | √ |
| 2輸出并聯 | |||
|
X | X | X |
| 開關頻率 | |||
|
10 Hz | 2 Hz | 2 Hz |
|
0.5 Hz | 0.5 Hz | 0.5 Hz |
|
10 Hz | 10 Hz | |
| 繼電器輸出 | |||
| 觸點分斷能力 | |||
|
3 A | 3 A | |
|
5 A | 5 A | |
|
0.3 A | ||
| EMC | |||
| 射頻干擾輻射符合EN 55,011 | |||
|
√ | √ | √ |
| 環境條件 | |||
| 工作溫度 | |||
|
0 °C | 0 °C | 0 °C |
|
55 °C | 55 °C | 55 °C |
| 防護等級 | |||
| IP20 | √ | √ | √ |
| 標準與認證 | |||
| CSA 認證 | √ | √ | √ |
| UL 認證 | √ | √ | √ |
| FM 認證 | √ | √ | √ |
| 船運認證 | √ | √ | √ |
| 根據IEC1131 進行開發 | √ | √ | √ |
| 符合VDE 0631 | √ | √ | √ |
| 安裝 | |||
| 安裝 | 35 mm DIN 導軌，4 個單元寬度 | 35 mm DIN 導軌，4 個單元寬度 | 25 mm DIN 導軌，4 個單元寬度 |
| 尺寸和重量 | |||
| 尺寸 | |||
|
72 mm; 4 WU | 72 mm; 4 WU | 72 mm; 4 WU |
|
90 mm | 90 mm | 90 mm |
|
53 mm | 53 mm | 53 mm |
