| 訂貨數據 | 訂貨號 |

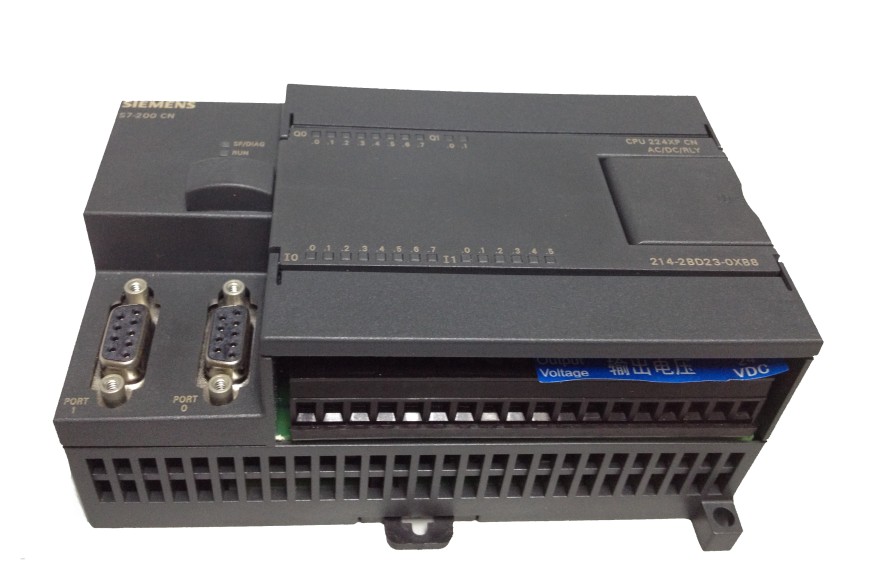

| CPU 224XP | |
|
24V
DC電源 24V DC輸入 24V DC輸出 |
6ES7 214-2AD23-0XB8 |
|
100～230V AC電源 24V DC輸入 繼電器輸出 |
6ES7 214-2BD23-0XB8 |
| 描述 | CPU 224XP DC/DC/DC | CPU 224XP AC/DC/繼電器 |
| 物理特性 | ||
|
尺寸(W X H X D) 重量 功耗 |
140x80 x62mm 390g 8W |
140x80 x62mm 440g 11W |
| 存儲器特性 | ||
|
程序存儲器 在線程序編輯時 非在線程序編輯時 數據存儲器 裝備(超級電容) (可選電池) |
12288 bytes 16384 bytes 10240 bytes 100小時/典型值(40°C時最少70小時) 200天/典型值 |
12288 bytes 16384 bytes 10240 bytes 100小時/典型值(40°C時最少70小時) 200天/典型值 |
| I/O特性 | ||
|
本機數字量輸入 本機數字量輸出 本機模擬量輸入 本機模擬量輸出 數字I/O映象區 模擬I/O映象區 允許最大的擴展I/O模塊 允許最大的智能模塊 脈沖捕捉輸入 高速計數器 總數 單相計數器 兩相計數器 脈沖輸出 |
14輸入 10輸出 2輸入 1輸出 256(128輸入/128輸出) 64(32輸入/32輸出) 7個模塊 7個模塊 14 6個 4，每個30KHz 2，每個200KHz 3，每個20KHz 1，每個100KHz 2個100KHz(僅限于DC 輸出) |
14輸入 10輸出 2輸入 1輸出 256(128輸入/128輸出) 64(32輸入/32輸出) 7個模塊 7個模塊 14 6個 4，每個30KHz 2，每個200KHz 3，每個20KHz 1，每個100KHz 2個100KHz(僅限于DC 輸出) |
| 常規特性 | ||
|
定時器總數 1ms 10ms 100ms 計數器總數 內部存儲器位掉電保持 時間中斷 邊沿中斷 模擬電位器 布爾量運算執行時間 時鐘 卡件選項 |
256個 4個 16個 236個 256(由超級電容或電池 備份) 256(由超級電容或電池 備份) 112(存儲在EEPROM) 2個1ms分辨率 4個上升沿和/或4個下降沿 2個8位分辨率 0.22μs 內置 存儲卡和電池卡 |
256個 4個 16個 236個 256(由超級電容或電池 備份) 256(由超級電容或電池 備份) 112(存儲在EEPROM) 2個1ms分辨率 4個上升沿和/或4個下降沿 2個8位分辨率 0.22μs 內置 存儲卡和電池卡 |
| 集成的通信功能 | ||
|
接口 PPI, DP/T波特率 自由口波特率 每段最大電纜長度 最大站點數 最大主站數 點到點(PPI主站模式) MPI連接 |
2個RS-485接口 9.6,19.2和187.5kbaud 1.2kbaud至115.2kbaud 使用隔離的中繼器： 187.5kbaud可達1000米， 38.4kbaud可達1200米 未使用隔離中繼器： 50米 每段32個站，每個網絡 126個站 32 是(NETR/NETW) 共4個，2個保留 (1個給PG，1個給OP) |
2個RS-485接口 9.6, 19.2和187.5kbaud 1.2kbaud至115.2kbaud 使用隔離的中繼器： 187.5kbaud可達1000米， 38.4kbaud可達1200米 未使用隔離中繼器： 50米 每段32個站，每個網絡 126個站 32 是(NETR /NETW) 共4個，2個保留 (1個給PG，1個給OP) |
| 電源特性 | ||
| 輸入電源 | ||
|
輸入電壓 輸入電流 沖擊電流 隔離(現場與邏輯) 保持時間(掉電) 保險(不可替換) |
20.4至28.8V DC 120mA(僅CPU， 24V DC) 900mA(最大負載， 24V DC) 12A，28.8V DC時 不隔離 10ms，24V DC時 3A，250V時慢速熔斷 |
85至264V
AC(47至63Hz) 70/35mA(僅CPU， 120/240V AC) 220/100mA(最大負載， 120/240V AC) 20A，264V AC時 1500V AC 20/80ms，120/240V AC時 2A，250V時慢速熔斷 |
| 24 VDC傳感器電源 | ||
|
傳感器電壓 電流限定 紋波噪聲 隔離(傳感器與邏輯) |
L+減5V 1.5A峰值，終端限定非破 壞性 來自輸入電源 非隔離 |
20.4至28.8
VDC 1.5A峰值，終端限定非破 壞性 小于1V峰分值 非隔離 |
| 數字量輸入特性 | ||
|
本機集成數字量輸入點 數 輸入類型 額定電壓 最大持續允許電壓 浪涌電壓 邏輯1信號(最小) 邏輯0信號(最大) 輸入延遲 連接2線接近開關傳感 器(Bero)允許漏電流最大 隔離(現場與邏輯) 光電隔離 隔離組 高速輸入速率 高速計數器邏輯 1=15–30V DC 高速計數器邏輯 1=15–26V DC HC4和HC5邏輯 1>4VDC 同時接通的輸入 電纜長度最大 屏蔽 非屏蔽 |
14輸入 漏型/源型(IEC類型1/漏 型，除I0.3到I0.5) 24VDC，4mA典型值時 30VDC 35VDC，0.5秒 15VDC，2.5mA (I0.0至I0.2和I0.6至I1.5) 4VDC，8mA(I0.3至I0.5) 5VDC，1mA (I0.0至I0.2和I0.6至I1.5) 1VDC，1mA(I0.3至I0.5) 可選(0.2至12.8ms) 1mA 500VAC，1分鐘 見接線圖 20KHz(單相)，10KHz( 兩相) 30KHz(單相)，20KHz( 兩相) 200KHz(單相)，100KHz (兩相) 所有 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
14輸入 漏型/源型(IEC類型1/漏 型，除I0.3到I0.5) 24 VDC，4mA典型值時 30 VDC 35 VDC，0.5秒 15 VDC，2.5mA (I0.0至I0.2和I0.6至I1.5) 4 VDC，8mA(I0.3至I0.5) 5 VDC，1mA (I0.0至I0.2和I0.6至I1.5) 1 VDC，1mA(I0.3至I0.5) 可選(0.2至12.8ms) 1mA 500VAC，1分鐘 見接線圖 20KHz(單相)，10KHz( 兩相) 30KHz(單相)，20KHz( 兩相) 200KHz(單相)，100KHz(兩相) 55°C時所有的DC輸入 (最大26VDC) 50°C時所有的DC輸入 (最大30VDC) 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | ||
|
本機集成數字量輸出 點數 輸出類型 額定電壓 電壓范圍 浪涌電流(最大) 邏輯1(最小) 邏輯0(最大) 每點額定電流(最大) 每個公共端的額定電流 (最大) 漏電流(最大) 燈負載(最大) 感性嵌位電壓 接通電阻(接點) |
10輸出 固態-MOSFET(源型) 24VDC 5至28.8VDC(Q0.0至Q0.4) 20.4至28.8VDC(Q0.5至Q1.1) 8A，100ms L+減0.4V(最大電流時) 0.1VDC，10KΩ負載 0.75A 3.75A 10μA 5W L+減48VDC，1W功耗 0.3Ω典型值(0.6Ω最大值) |
10輸出 干觸點 24 VDC或250 VAC 5至30 VDC或5至250 VAC 5A，4s(10%工作率時) - - 2.0A 10A - 30WDC；200WAC - 0.2Ω(新的時候最大值) |
|
隔離 光電隔離(現場到隔離) 邏輯到接點 電阻(邏輯到接點) 隔離組 延時(最大) 斷開到接通 接通到斷開 切換 脈沖頻率(最大) 機械壽命周期 觸點壽命 同時接通的輸出 兩個輸出并聯 電纜長度(最大) 屏蔽 非屏蔽 |
500 VAC，1分鐘 - - 見接線圖 0.5μs(Q0.0, Q0.1)， 15μs(其它) 1.5μs(Q0.0, Q0.1)， 130μs(其它) - 100KHz(Q0.0和Q0.1) - - 55°C時，所有的輸出 (水平安裝) 45°C時，所有的輸出 (垂直安裝) 是，僅輸出同組時 500米 150米 |
- 1500 VAC，1分鐘 100 MΩ 見接線圖 - - 10ms 1Hz 10,000,000(無負載) 100,000(額定負載) 55°C時，所有的輸出 (水平安裝) 45°C時，所有的輸出 (垂直安裝) 否 500米 150米 |
| 模擬量輸入特性 | ||
|
本機集成模擬量輸入 點數 模擬量輸入類型 電壓范圍 數據字格式，滿量程 DC輸入阻抗 最大輸入電壓 分辨率 最小有效值 隔離 精度 最差情況(0°至55°C) 典型值(25°C) 重復性 模擬到數字的轉換時間 轉換類型 階躍響應 噪聲抑制 |
2輸入 單端輸入 ±10 V - 32,000 至 + 32,000 > 100 KΩ 30V DC 11位加1個符號位 4.88mV 無 ± 2.5%滿量程 ± 1.0%滿量程 ± 0.05%滿量程 125ms Sigma Delta 最大250 ms - 20 Db(50Hz典型值) |
2輸入 單端輸入 ±10 V - 32,000 至 + 32,000 > 100 KΩ 30V DC 11位加1個符號位 4.88mV 無 ± 2.5%滿量程 ± 1.0%滿量程 ± 0.05%滿量程 125ms Sigma Delta 最大250 ms - 20 Db(50Hz典型值) |
| 模擬量輸出特性 | ||
|
本機集成輸出點數 信號范圍 電壓輸出 電流輸出 數據字格式，滿量程 電壓 電流 分辨率，滿量程 最小有效值 電壓 電流 隔離 精度 最差情況(0°至55°C) 電壓輸出 電流輸出 典型(25°C) 電壓輸出 電流輸出 |
1 輸出 0 至10 V 0 至20mA 0 至+ 32767 0 至+ 32000 12位 2.44mV 4.88mA 無 ± 2%滿量程 ± 3%滿量程 ± 1%滿量程 ± 1%滿量程 |
1輸出 0至10V 0至20mA 0至+32767 0至+32000 12位 2.44mV 4.88mA 無 ±2%滿量程 ±3%滿量程 ±1%滿量程 ±1%滿量程 |
|
穩定時間 電壓輸出 電流輸出 最大驅動 電壓輸出 電流輸出 |
< 50 μs < 100 μs ≥ 5000Ω ≤ 500Ω |
< 50 μs < 100 μs ≥ 5000Ω ≤ 500Ω |
