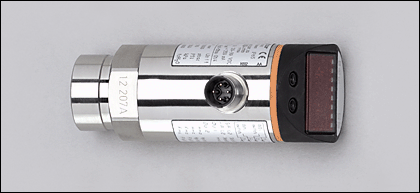

| 產品特征 | ||||||||||||
| 電子壓力傳感器 | ||||||||||||
| 接插件 | ||||||||||||
| 系統接口: G ¼ I | ||||||||||||
| 測量單元密封: EPDM | ||||||||||||
| 功能可選 | ||||||||||||
|
2個輸出 OUT1 = 開關量輸出 OUT2 = 開關量輸出或診斷輸出 |
||||||||||||
| 4 位數字?jǐn)?shù)碼管顯示 | ||||||||||||
| 測量范圍: 0...100 bar / 0...1450 psi / 0...10 MPa | ||||||||||||
| 使用范圍 | ||||||||||||
| 應用范圍 |
壓力: 相對壓力 液體和氣體 不適用于油 當介質為氣體，壓力 > 25 bar時，請事先與制造商ifm聯系。 |
|||||||||||
| 抗壓強度 | 300 bar | 4350 psi | 30 MPa | |||||||||
| 爆破壓力(最低) | 650 bar | 9400 psi | 65 MPa | |||||||||
| 介質溫度 [°C] | -25...80 | |||||||||||
| 電氣數據 | ||||||||||||
| 電氣設計 | DC PNP/NPN | |||||||||||
| 工作電壓 [V] | 18...36 DC ¹) | |||||||||||
| 電流損耗 [mA] | < 50 | |||||||||||
| 絕緣電阻 [MΩ] | > 100 (500 V DC) | |||||||||||
| 防護等級 | III | |||||||||||
| 反相保護 | 是 | |||||||||||
| 過壓保護 [V] | 至40 V | |||||||||||
| 輸出 | ||||||||||||
| 輸出 |
2個輸出 OUT1 = 開關量輸出 OUT2 = 開關量輸出或診斷輸出 |
|||||||||||
| 輸出功能 | 2 x 常開 / 常閉可選或1 x 常開 / 常閉可選 + 1 x 常閉 (診斷功能) | |||||||||||
| 電流負載 [mA] | 250 | |||||||||||
| 電壓降 [V] | < 2 | |||||||||||
| 短路保護 | 脈沖 | |||||||||||
| 開關頻率 [Hz] | ≤ 170 | |||||||||||
| 測量/設定范圍 | ||||||||||||
| 測量范圍 | 0...100 bar | 0...1450 psi | 0...10 MPa | |||||||||
| 設定范圍 | ||||||||||||
| 開關點, SP | 1.0...100.0 bar | 20...1450 psi | 0.10...10.00 MPa | |||||||||
| 復原點, rP | 0.5...99.5 bar | 10...1440 psi | 0.05...9.95 MPa | |||||||||
| 設定步距 | 0.5 bar | 10 psi | 0.05 MPa | |||||||||
| 出廠設定 |
SP1 = 25.0 bar; rP1 = 23.0 bar SP2 = 75.0 bar; rP2 = 73.0 bar |
|||||||||||
| 精度/偏差 | ||||||||||||
|
精度/偏差 (測量范圍值的%) |
||||||||||||
| 開關點精度 | < ± 0.5 | |||||||||||
| 特征曲線偏差 *) | < ± 0.25 (BFSL) / < ± 0.5 (LS) | |||||||||||
| 遲滯 | < ± 0.25 | |||||||||||
| 重復精度 **) | < ± 0.1 | |||||||||||
| 長時間穩定性 ***) | < ± 0.05 | |||||||||||
| 溫度系數(TEMPCO) 溫度范圍內-20...80° C (測量范圍值的%每10K) | ||||||||||||
| 零點的最大溫度系數 | 0.2 | |||||||||||
| 測量范圍值的最大溫度系數 | 0.2 | |||||||||||
| 反應時間 | ||||||||||||
| 通電預熱時間 [s] | 0.3 | |||||||||||
| 可編程的延遲時間dS, dr [s] | 0; 0.2...50 | |||||||||||
| watchdog集成看門狗電路 | 是 | |||||||||||
| 軟件/編程 | ||||||||||||
| 編程選擇 | 遲滯/窗口功能; 常開/常閉; 診斷功能; 輸出極性; ON延遲、關斷延時; 阻尼; 顯示單位 | |||||||||||
| 接口 | ||||||||||||
| IO-Link Device | ||||||||||||
| 傳遞類型 | COM2 (38.4 kBaud) | |||||||||||
| IO-Link revision | 1.1 | |||||||||||
| IO-Link Device ID | 309 d / 00 01 35 h | |||||||||||
| 外形 | 無輪廓 | |||||||||||
| SIO模式 | 是 | |||||||||||
| 必需的mater port type | A | |||||||||||
| 模擬過程數據 | 1 | |||||||||||
| 二位輸出過程數據 | 2 | |||||||||||
| 處理周期最小值 [ms] | 2.3 | |||||||||||
| 環境條件 | ||||||||||||
| 環境溫度 [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | |||||||||||
| 存儲溫度 [°C] | -40...100 | |||||||||||
| 外殼防護等級 | IP 67 | |||||||||||
| 認證/測試 | ||||||||||||
| EMC電磁兼容 |
|
|||||||||||
| 抗沖擊 |
|
|||||||||||
| 抗震 |
|
|||||||||||
| MTTF [年] | 219 | |||||||||||
| 機械技術數據 | ||||||||||||
| 系統接口 | G ¼ I | |||||||||||
| 材料(潮濕部件) | 不銹鋼 (316S12); 陶瓷; EPDM | |||||||||||
| 外殼材料 | 不銹鋼(304S15); 不銹鋼 (316S12); PC; PBT; PEI; FPM; EPDM/X | |||||||||||
| 最小開關周期 | 1億 | |||||||||||
| 重量 [kg] | 0.26 | |||||||||||
| 顯示器/操作件 | ||||||||||||
| 顯示 |
|
|||||||||||
| 電氣連接 | ||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||
|
接線
PE7002 - 接線~打印接線圖~
|
||||||||||||
