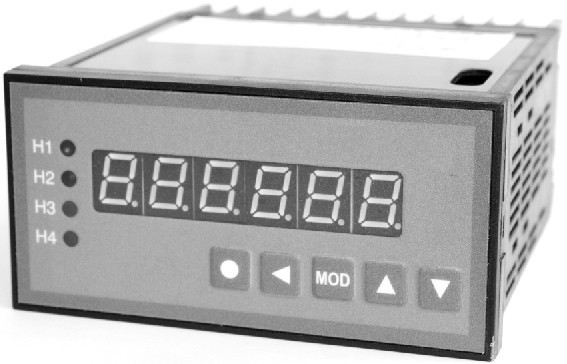

SSI信號轉換顯示儀表,

主要特性

應用

★ 聯接各個品牌的SSI信號傳感器

★ SSI信號可同時冗余熱備連接PLC的SSI模塊和本款儀表

★ 強大的信號與電源抗干擾容錯功能，更可靠安全

★ 10～28位可調，格雷碼、純二進制碼可選

★ 單圈、多圈絕對值編碼器，磁致伸縮直線傳感器

★ 智能化面板設定，多種功能位移控制應用

★ RS485數字通訊、4-20mA、4～8點開關多種輸出信號

★ 閘門、閥門開度控制

★ 液壓油缸行程控制

★ 提升機吊車定位、行車天車定位

★ 煉鋼氧槍定位、轉爐定位

★ 自動倉儲、造紙紡織卷料定位

★ 自動化位置、長度、高度的測量定位

TX1213/RS端子對應                               編號           端子              定義

下行1-2

CLOCK + -

SSI 信號CLOCK+/-（或用T+、T-表示）

下行3-4

Date + -

SSI 信號的Date+/-

下行5-6

外供DC

外供SSI 編碼器電源

+12-24Vdc/0V(200mA)

下行7-8

變送+ -

4-20mA 電流輸出+/-

下行9-10

通訊A B

RS485 通訊輸出A B

下行19-20

220V AC

儀表電源，交流220Vac

下行13--15

RL1

繼電器開關輸出1

OUT1

常開或常閉

下行16--18

RL2-RL8

繼電器開關輸出2--8

上行1--18

OUT2-OUT8

常開或常閉
