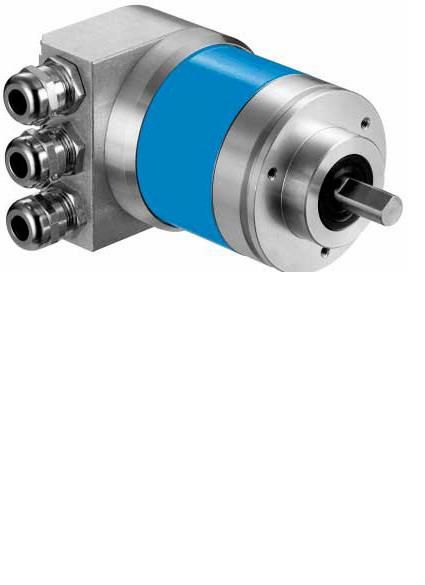

主要特征
緊湊牢固適合重工業(yè)
輸出信號： RS485輸出
殼 體: 58mm
軸 徑: 實心軸φ6、10mm、空心軸12、15mm
單圈分辨率: 12位（4096線)
測量角度、長度、位移、高度、速度的多面手
內部絕對值碼盤，全數字化計值。
多地址設定；通訊波特率設定，分辨率、方向設定。
外部置位線設定預設位置，安裝方便，無需找零。
典型應用：
特性參數：
輸出信號
RS485
供電電壓
直流10～30Vdc
單圈分辨率
最大16位/65536
轉動圈數
1圈
允許轉速
最大3000轉/分
軸徑、孔徑
6mm-15mm
法蘭形式
同步法蘭6mm
地址設定
1～99可通過軟件任意設定
最大負荷
軸向50N 徑向100N
溫度性能
-35℃ 至 +80℃
波 特 率
9.6K～11.52K之間可設定
消耗電流
<40mA（24V空載）
編程功能
分辨率、方向設置；可預設位置，外部置位，4-20mA輸出調整
防護等級
軸IP65，外殼IP67
零點位置
任意點做起始位，無需找零位
重復精度
重復性±2BIT
輸出應用
可設定長度,角度,速度,單圈
抗震動性
20g，10～2000Hz；100g，6ms
材質
外殼鋁粉涂層
連接方式
標準電纜，M23標準插針
港口起重運輸機械及造紙印刷、紡織機械、水利閘門、灌溉機械、大型重型機械設備、機床、玻璃、包裝機械。
方形法蘭15mm
盲孔軸套10、12、15mm
夾緊法蘭6mm、8mm、10mm
或不銹鋼，軸不銹鋼
其他形式可定制
|
接線定義：
|
|||||||||||||||||||||||||||||||||
|
安裝尺寸:(夾緊法蘭) |
|||||||||||||||||||||||||||||||||
