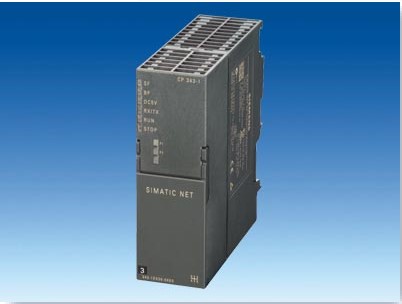

西門子CP343-5通訊模塊
6GK7343-5FA01-0XE0
SIMATIC NET, CP 343-5 通訊處理器，用于連接 SIMATIC S7-300 至 PROFIBUS，F(xiàn)MS,S5 兼容 PG/OP 和 S7 通訊，12Mbit/s,單寬度
西門子PLC代理商， 西門子PLC模塊代理商 西門子S7-300模塊代理商 ，
西門子S7-200模塊代理商,上海西門子模塊代理
24小時聯系手機：18117255575 18019725477
在 線 商 務 QQ： 468899269 187299747
直線銷售 電 話： 021-60341726
傳 真： 021-57822082
聯 系 人： 陳超(先生) 歡迎詢價?。?
verview
SIMATIC S7-300 和 SIMATICC7 與 PROFIBUS（12 Mbit/s，包括45.45 kbit/s）的連接
-
通訊服務：
-
編程器/OP 通訊
-
S7 通訊
-
開放式通訊 (SEND/RECEIVE)
-
PROFIBUS-FMS
-
使用 PROFIBUS，所以配置和編程都很簡單
-
易于集成至 S7-300 系統
-
通過 S7 布線，可以在網絡之間進行 PG/OP 通信
-
模塊切換，不帶 PG
Benefits
-
可通過 PROFIBUS FMS 方便地將 SIMATIC S7 集成到多供應商自動化集團中
-
簡便組態和通訊處理器上的獨立數據轉換大大降低了 PROFIBUS FMS 規范用戶的工作負荷
-
通過使用幾個通訊處理器而實現面向子過程的自動化解決方案設計
-
通過開放式通訊將 SIMATIC S7-300 集成到現有系統中
-
通過在一個通訊處理器上同時使用不同通訊服務來實現通訊處理器的通用
Area of application
CP343-5 通信處理器是 PROFIBUS 總線系統 SIMATIC S7-300 和 SIMATIC C7 所需的模塊。
它減輕了 CPU 的通信任務。
S7-300 使用通信模塊的通信選擇：
-
通過 PROFIBUS 與 PROFIBUS-FMS 工作站進行 FMS 通信
-
與編程部件、操作器接口系統的通信
-
與其他 SIMATIC S7 系統進行通信。
-
與 SIMATIC S5 可編程控制器的通信；
-
可運行的的 CP 數目取決于所使用的 CPU 的性能范圍和通信服務。
Design
CP 343-5 使 SIMATIC S7-300 系統設計擁有眾多優點：
-
結構緊湊;
SIMATIC S7-300 SM 模塊的單個標準寬
-
如果在更換較早版本的模塊時因沒有間隙而無法校準相鄰模塊，則必須使用占位模塊
-
9 針 Sub-D 接口，用于與 PROFIBUS 的總線連接
-
4 針端子排，用于連接 24 V DC 外部電源
-
安裝簡單；
CP 343-5 安裝在 S7-300 DIN 導軌上，并經過總線接頭連接到鄰近的模塊。對于 CP 343-5，允許模塊機架 0 至 3（通過 IM 360/361 連接）中的插槽 4 至 11
-
CP 343-5 可在擴展機架 (ER) 中與 IM 360/361 一起運行
-
方便用戶接線。
Sub-D插座和端子排便于操作
-
CP 343-5 可無風扇運行。不需要后備電池或存儲器模塊。
Functions
CP 343-5 為用戶提供有關 PROFIBUS 總線系統的各種不同的通信服務：
-
編程器/OP 通訊
-
S7 通訊 （編程器、操作面板及 S7 PLC）
-
開放式通訊 (SEND/RECEIVE)
-
PROFIBUS FMS (符合 IEC 61158/61784)
編程器/OP 通訊
編程器/OP通訊，連接到網絡的所有S7站都可以遠距編程。
-
S7路由
借助于路由，可以跨網絡使用編程設備通訊。
S7 通訊
S7 通信用于以下的耦合連接：
-
SIMATIC S7 自動化系統之間耦連（CP 343-5 僅服務器）
-
到操作員接口系統（OP）。
-
SIMATIC 505 和
-
至 PC，例如，帶有 CP 5512、CP 5611 A2、CP 5621 和 SOFTNET-S7 或 CP 5613 A2、CP 5613 FO、CP 5614 A2 和 S7-5613
無需進一步組態，即可與編程器和操作員面板進行通訊。另外，也可通過 CP 343-5 對中央控制器進行分布式編程和組態。
開放式通訊 (SEND/RECEIVE)
在 PROFIBUS 的第 2 層（FDL） 基礎（IEC 61158/61784）上， CP 343-5 為過程或現場通信提供簡單、最優化接口。
該接口在 SIMATIC S5，SIMATIC S7，SIMATIC 505 和 PC 之間提供集成的、高性能通信。SEND/RECEIVE 不僅提供 SDA 服務（PLC/PLC 連接），而且還提供 SDN 服務（廣播、多點傳送）。
可能與下列自動化系統進行通信：
-
SIMATIC S7
帶 CP 342-5、CP 343-5、CP 443-5 擴展型和基本型
-
SIMATIC S5
具有 S5-95U，帶 PROFIBUS 接口，、而 S5-115U/H、S5-135U、S5-155U/H 帶 CP 5431 FMS/DP
-
SIMATIC 505 具有 CP 5434-FMS
-
帶有 CP 5512、CP 5611 A2、CP 5621、CP 5613 A2、CP 5613 FO、CP 5614 A2 的 PC
-
配有一個 FDL 接口的其他類型系統。
功能呼叫必須與 SEND/RECEIVE（PLC-SEND/PLC-RECEIVE）一起使用，并且必須集成到 STEP7 應用程序。
PROFIBUS-FMS
PROFIBUS FMS，符合 PROFIBUS IEC 61158/61784，可通過各種 FMS 服務進行信息傳輸：
-
READ，WRITE；
用來讀取或?qū)懭雭碜杂谟脩舫绦颍ㄍㄟ^變量索引或變量名）的通訊方變量：
用于將自身變量值傳輸?shù)酵ㄓ嵎健ＶС謱ψ兞恐档牟糠衷L問。通信通過非循環式連接（主站/主站，主站/從站裝置）、通過與從站激活的非循環連接以及循環式連接進行處理。
-
INFORMATION REPORT（信息報告）；
（報告）允許通過一臺 FMS 服務器進行變量的未確認傳輸。尤其是，對于廣播 FMS 連接的傳輸，常采用這種任務類型。
-
IDENTIFY（識別）；
用來詢問通訊方的識別特征
-
STATUS（狀態）；
用來詢問對方的狀態。
診斷數據
通過 STEP S7，可提供豐富的診斷選項，包括：
-
CP 的狀態
-
一般診斷與統計功能
-
連接診斷
-
總線統計
-
報文緩沖區
組態
組態 CP 343-5 的完整功能需要 STEP 7 V5.1 SP2 或更高版本。在 V5 或更高版本的 STEP 7 中，也可將 CP 的組態數據存儲在 CPU 上，即使發生電源故障，數據也能保留。因此，在更換模板時無需從編程器中重新裝載組態數據。在啟動時 CPU 會將組態數據傳送到通訊處理器中。為此，需對 S7-CPU 的存儲能力加以特別注意。CP 的組態數據可保存在 CPU 中。模塊可以不通過編程設備進行交換。
可以對所有連接到網絡的 SIMATIC S7 控制器進行組態和編程。
在裝載 STEP 7 后，開放式通訊（發送/接收）和 FMS 的功能塊存放在 SIMATIC NET 程序庫內。
