泓格I-7520A RS串口轉換器模塊
產品詳細介紹

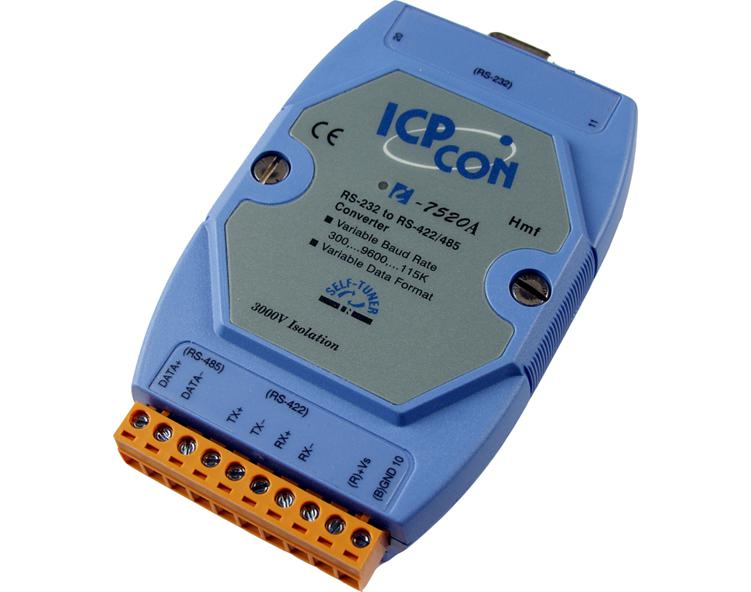

產品名稱: I-7520A
產品介紹: RS-232轉RS-485/RS-422模塊(隔離RS-232)。
產品特點:
自動識別波特率300~115200 bps
3000 VDC 隔離保護在RS-232端
ESD保護RS232/422/RS-485
傳輸速率高達 115.2 Kbps
輸入電壓+10 ~ +30V DC
運行溫度–25 ~ +75 ℃
DIN導軌安裝
產品參數:
I-7520A 接口
RS-232:TxD, RxD, GND
RS-422/485 ( RS-422 和 RS-485 不能同時通訊)
RS-422: TxD+, TxD-, RxD+, RxD.
RS-485: Data+, Data
2線制/4線制 Belden 8941 (2線制)/ Belden 8942 (4線制),使用不同的接線方式支持的最長傳輸距離可能將會改變
傳輸距離：最長1,200 m /9.6K bps; 最長400 m /115.2K bps
最多支持設備數：256臺設備(無需中繼器).
內置Self-Tuner Asic：有
傳輸速率：300~115200 bps
ESD保護：有
隔離電壓：3000 VDC在RS-232端
連接器：DB9(母口接RS-232); 可拆卸的10針接線端子(RS-422/485)
LED顯示：有
電源：+10 ~ +30 VDC (非穩壓)
功耗： 0.05 A @ 24 V = 1.2 W, +/-5 %
尺寸：122 mm x 72 mm x 33 mm (H x W x D)
DIN導軌
運行溫度：-25℃ ~ 75℃
存儲溫度：-30℃ ~ 70℃
相對濕度：10~95% (非凝露)
可選附件：
GPSU06U-6 24V/0.25A電源
DIN-KA52F 24V/1A 電源(DIN導軌安裝)
I-7510 I-7510 RS-485隔離高速中繼模塊
I-7510A I-7510A RS-485 / RS-422隔離高速中繼模塊
--------------------------------------------------
