洗選廠綜合自動化系統
系統概述

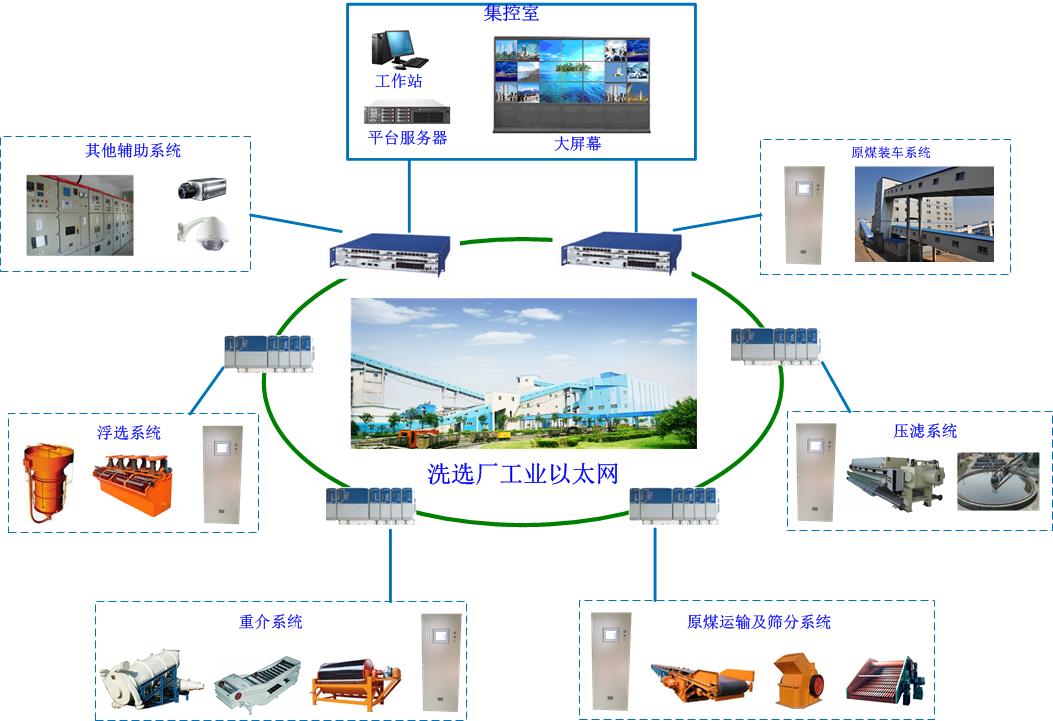

洗選廠綜合自動化系統以控制主站與分站結合的集中控制結構或分布式控制結構，增加多類傳感器，對煤礦洗選廠原煤篩分系統、浮選系統、重介系統、壓濾濃縮系統、產品裝車系統等子系統的運行狀態進行監測，結合洗選程序、煤倉煤位、進料量等綜合分析控制，實現整個洗煤廠設備的集中控制，自動運行，提高生產效率。
功能特點
Ø系統按照洗選廠系統規模提供不同的系統結構，可以控制主站與分站結合的集中控制模式建設或各系統分別建設，平臺集成的分布式控制結構建設。
Ø對洗選廠全部生產過程進行監控，包括洗選廠原煤篩分系統、浮選系統、重介系統、壓濾濃縮系統、產品裝車系統等。
Ø集控設備設有遠程集中聯鎖起停車、遠程單起單停和就地起停三種方式。當系統為集中聯鎖狀態時，所有參控設備按照一定的順序和聯鎖邏輯關系自動完成起停車；當系統為單起單停狀態時，由操作員在系統平臺上進行單臺設備的手動起停。就地起停工作方式可用于檢修和單機試車。
Ø在集中工作模式下，系統控制設備皆提供連鎖保護。
Ø系統報警功能完善，可及時檢測出系統故障并在平臺明確提示，且具有聲光報警功能。
Ø發生緊急事故時，系統具有緊急停車功能，使故障設備及其之前工作流程的設備立即停車，最大限度的減少損失。
Ø系統平臺選用西門子WINCC系列軟件，實現圖形監控、動態圖形顯示、歷史數據采集管理、狀態趨勢圖、自診斷、報警等多種功能。
Ø系統采用B/S結構，通過客戶端來訪問服務器的數據，采集服務器采用冗余結構設計，并配有WEB發布服務器，具有WEB發布功能。
Ø系統具有備用電源，當電網停電后，系統可繼續工作2小時以上
技術參數
Ø模擬量輸入傳輸處理誤差：≤1.0%
Ø系統最大巡檢周期：≤30s。
Ø控制執行時間：≤30s。
Ø傳輸方式：
監測分站與地面監控機房采用光纜傳輸，速率10M/100Mbps
Ø傳輸距離：
核心控制器到監控機房傳輸距離：20km（單模，波長1310nm，使用MGTSV-B礦用阻燃光纜）
分站到終端控制設備傳輸距離：1km（使用MHYVRP礦用通信電纜）
Ø畫面響應時間：調出整幅畫面85％的響應時間≤2S，其余畫面≤5S
Ø誤碼率：≤10-8
Ø Ø系統供電：AC 220V
