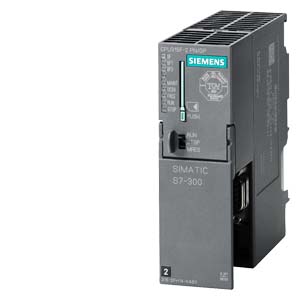

西門子CPU模塊315-2PN/DP 西門子S7-300PLC 可編程控制器模塊
銷售訂貨號：6ES7315-2EH14-0AB0 6ES7315-2EH13-0AB0
CPU 315-2 PN/DP 具有中等規模程序量.除了分布式I/O結構，它還可用于分布式自動化結構。可在SIMATIC S7-300中用作PROFINET IO控制器以及標準PROFIBUS DP主站。CPU 315-2 PN/DP還可用作分布式智能從站(DP從站)。
CPU 315-2 PN/DP為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺，例如：
Easy Motion Control 運動控制
使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案
使用 SIMATIC S7-PDIAG 進行擴展過程診斷。
無需其他組件，通過CPU的集成組合就可以實現網絡自動化解決方案。
Design
CPU 315-2 PN/DP 裝配有：
微處理器;
處理器處理每條二進制指令執行時間約為 50 ns，每條浮點數運行指令約為 450ns。
384 KB 主存儲器（相當于大約 128 K 條指令）；
與程序組件執行相關的大容量工作存儲器為用戶程序提供了充分的空間。作為程序裝載存儲器的微型存儲卡（最大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
靈活的擴展；
多達 32 個模塊，（４ 層結構）
MPI/DP 組合接口；
第一個集成的 MPI/DP 接口最多能同時建立 16 個與 S7-300/400的連接或與編程器、PC 和 OP 的連接。 在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
MPI 可以通過“全局?jǐn)?shù)據通訊”與最多32個CPU組建簡單的網絡。
該接口可從MPI接口重新設置為DP接口。
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 從站運行。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
以太網接口；
CPU 315-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。
它支持下列協議：
S7通訊用于在SIMATIC控制器間進行數據通訊;
通過 STEP 7 進行編程、啟動和診斷的 PG/OP 通訊;
與HMI和SCADA連接的PG/OP通訊;
在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊；
SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊
Functions
口令保護;
用戶程序使用密碼保護，可防止非法訪問。
診斷緩沖;
最后500個故障和中斷事件保存在該緩沖區中，供診斷使用。
免維護的數據后備;
在電源恢復后，CPU 自動保存所有數據（最大128KB），當重新上電后，可繼續保留這些數據。
可參數化的特性
可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：
MPI多點接口;
定義站地址
啟動；
定義 CPU 的啟動特性
同步循環中斷；
設置 DP 主站系統、過程映像分區編號和延時時間
循環/時鐘存儲器；
指定最大循環時間和負載。設置時鐘存儲器地址
保持性；
設置保持區
時鐘中斷;
設定起始日期、起始時間和間隔周期
看門狗中斷；
周期設定
系統診斷；
定義診斷報警的處理和范圍
SIMATIC S7-300 CPU 315-2 PN/DP，中央處理單元，帶有 384 KBYTE 工作存儲器，1 個 MPI/DP 12MBIT/S 接口，2 個以太網 PROFINET 接口，雙端口交換機，需要微型存儲卡
上海啟水自動化科技有限公司（西門子核心分銷商）
聯系人 ：卜社幫（ 銷售經理 ）24小時服務熱線 ：18202105796
電話（ Tel ）： 021-60641323 傳真（Fax）：021-57872917
工作QQ:164191762
地址（ Add ）：上海市松江區弘翔路58弄195號
西門子公司開發了各種智能型 I/O 模板。 它們均為微處理器控制，能夠完全獨立地執行時間要求苛刻的控制任務，并可直接通過其輸入/輸出通道連接到過程控制。 避免了對 CPU 的額外負擔。
分布式 I/O
在連接遠距離分布的過程與 I/O 模板時，其布線往往非常復雜，而且極易造成故障。 若需要一個模塊化的靈活自動化系統，我們還是建議使用分布式 I/O 系統：
使用分布式 I/O 系統 ET 200，即可從距離遠達 23km 的過程站遠程操控遠程 I/O 設備、小型控制系統以及大量現場設備。設備之間通過快速現場總線 PROFIBUS-DP 連接，符合標準 EN 50 170。
編程器，軟件
SIMATIC® 系列產品提供有一種精心打造的全面編程器解決方案，包括從經濟的便攜式編程器，到功能強大的臺式編程器。
同時，我們還提供與之相匹配的應用軟件。 所適用的操作系統：
Windows 95/98/NT 或業已驗證的 SIMATIC® 軟件以及適用于所有 PC 的應用程序
并且，通過西門子 STEP® 7 軟件，可快速、便捷地對控制器進行編程。 使用同一種軟件，即可進行歸檔和測試。
工控機
堅固、可靠的 SIMATIC® 系列工控機，非常適用于機器數據和過程數據的采集、處理和歸檔，物流和制造工序的操作員控制和可視化，以及過程控制任務。
HMI
自動化控制過程越復雜，準確適配的“人機溝通”功能就越顯重要。
源自西門子的 SIMATIC HMI® 設備即可提供適用于此類各種任務的解決方案。
