產品名稱：西門子CPU313C模塊

產品型號:6ES7313-5BF03-0AB0

升級型號：6ES7313-5BG04-0AB0

產品價格：4600元/只

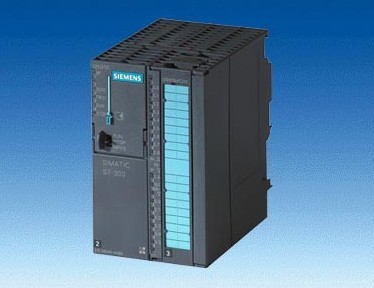

產品圖片：

產品概述：

• 帶集成的數字量和模擬量輸入/輸出的緊湊型 CPU
• 適用于對處理性能和響應時間要求高的場合.
• 帶有過程相關的功能

CPU運行需要微存儲卡(MMC)

產品應用：

CPU 313C 是一種緊湊型 CPU，用于對處理能力和響應速度有很高要求的場合。 集成的數字量和模擬量輸入和輸出可與過程信號直接連接。

通過集成的與過程相關的功能還可以實現其它應用：

歡迎您來電咨詢高品質西門子自動化產品價格

聯系人：邵澤花（銷售工程師）

電話：021-60641329  手機：13162476186

傳真：021-57872917   QQ：1467950520

郵箱：www.1467950520@qq.com

24小時銷售技術服務熱線：13162476186

郵編：201600

地址：上海市松江區弘翔路58弄195號

• 計數
• 頻率測量
• PID 控制

  SMIATIC S7-300 是模塊化微型PLC,滿足中、小規模的性能要求

  模塊化與無風扇設計，易于實現分布式結構以及用戶友好的操作,使得 SIMATIC S7-300 成為中、小規模應用中各種不同控制任務的經濟、方便的解決方案。

  SIMATIC S7-300 的應用領域包括：

  • 專用機床
  • 紡織機械
  • 包裝機械
  • 通用機械工程
  • 控制器制造
  • 機床
  • 樓宇自動化
  • 電氣與電子工業及相關產業。

  一系列具有不同功率范圍的CPU，以及具有很多用戶友好功能的一系列擴展模塊，可以使用戶根據不同的應用情況選擇相應的模塊。 如果控制任務需要擴展，可以隨時使用附加模塊對控制系統進行擴展。

  SIMATIC S7-300 是一個通用的控制器。

  • 高等級的電磁兼容性以及高等級的抗震性，使得它具有極高的工業控制能力。

產品設計：

CPU 313C 安裝有：

• 微處理器
  處理器處理每個二進制指令的時間達到 100 - 200 ns
• 擴展存儲器
  64 KB 高速 RAM （相當于大約 21 K 的指令）用于執行相關的程序部分，為用戶程序提供充分的空間；
  微存儲卡（最大8 MB）作為程序的裝載存儲器，也可以在 CPU 中保存項目（包括符號和注解）。
• 靈活的擴展能力;
  多達 31 個模塊，（4排結構）
• MPI多點接口;
  內置 MPI 接口可以最多同時建立 8 個與 S7-300/400 或與 PG、PC、OP 的連接。 在這些連接中，始終分別為 PG 和 OP 各保留一個連接。 通過“全局數據通訊”，MPI可以用來建立最多16個CPU組成的簡單網絡。
• 內置輸入/輸出;
  24個數字量輸入 (所有輸入可以用作報警處理) 和16個數字量輸出以及4和模擬量輸入和2個模擬量輸出,用于測量電流/電壓信號；以及1個附加輸入用于測量溫度。

  所有 CPU 均具有堅固、緊湊的塑料機殼。在前面板上的部件有：

  • 狀態和故障 LED
  • 模式選擇開關
  • MPI 端口

  CPU 還具有以下配置：

  • SIMATIC 微型存儲卡（MMC 卡）插槽；
    MMC 卡替代集成的裝載存儲器，因此是操作必備品。
  • 使用前連接器連接到集成的 I/O 端口（僅限緊湊型 CPU）
  • 連接 PROFIBUS 總線(僅限于DP型CPU)
  • RS 422/485 的連接（僅 PtP CPU）
  • 連接 PROFINET(僅限于PN型CPU)

    S7-300采用模塊化結構設計。含有多種模塊，可進行單獨組合。

    一個系統包含下列組件：

    • 中央處理單元（CPU）：
      各種 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
    • 用于數字量和模擬量輸入/輸出的信號模塊(SM)
    • 用于連接網絡和點對點連接的通訊處理器 (CP)。
    • 用于高速計數、定位控制以及閉環控制的功能模塊（FM）。

    根據要求，也可使用下列模塊：

    • 用于將SIMATIC S7-300 連接到120/230V AC電源的負載電源模塊(PS)。
    • 接口模塊(IM)，用于多機架配置時連接中央控制器(CC)和擴展機架(ER)。
      S7-300通過分布式中央控制器(CC)和3個擴展單元(EU) 可以操作多達32個模塊。所有模塊都是密封的，運行時無需風扇。
    • SIPLUS 模塊擴展的環境條件下使用：
      適用于-25至+60°C 的溫度范圍高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為IP20機柜內使用時，可直接用于車載或室外使用。不需要全天候防護的機柜和IP 65機柜保護。

產品功能：

• 口令保護;
  用戶程序使用密碼保護，可防止非法訪問。
• 診斷緩沖;
  最后100個故障和中斷事件保存在該緩沖區中，供診斷使用。
• 免維護的數據后備;
  在斷電的情況下，CPU自動地將保持性數據寫到微存儲卡中，這樣，在再次通電時它能保持不變。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

• MPI多點接口;
  定義站地址
• 重啟動/循環時間特性；
  最大循環時間以及負載限制，以及自檢測功能
• 保持范圍；
  定義具有保持功能的存儲位、計數器、定時器和數據塊的數量
• 時鐘存儲器；
  設定地址
• 防護等級；
  定義程序和數據的訪問權限
• 系統診斷；
  定義診斷報警的處理和范圍
• 集成“計數器”功能
• 集成“頻率測量”功能
• 集成“規則”功能
• 看門狗中斷；
  周期設定
• 時鐘中斷;
  設定起始日期、起始時間和間隔周期

顯示功能與信息功能

• 狀態和故障指示；
  發光二極管顯示，例如，硬件、編程、定時器或I/O出錯以及運行模式，如RUN、STOP、Startup。
• 測試功能；
  可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
• 信息功能；
  通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及工作存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

• PG/OP 通訊
• 全局數據通訊
• S7 基本通訊
• S7 通訊(只是服務器)

集成功能

• 計數器；
  3個計數器(最高30kHz)，具有獨立方向的比較器，可直接連接到24V增量編碼器。
• 3通道頻率測量；
  允許進行頻率測量（高達 30 kHz），例如，測量軸速或吞吐量（每個測量周期內的件數）。
• 脈寬調制；
  3個輸出可直接連接控制閥、執行器、開關設備、加熱裝置等，例如采樣頻率為 2.5 kHz。 可設置周期長度并可在運行時修改占空比。
• 報警輸入（所有數字量輸入）；
  報警輸入可以檢測過程事件，并在最短的時間內觸發響應。

  通訊

  SIMATIC S7-300 的 CPU 支持下列通訊類型：

  • 過程通訊：
    用于通過總線（AS-Interface、PROFIBUS DP 或 PROFINET）的 I/O 模塊（過程圖像交換）循環訪問。從循環執行層調用過程通訊。
  • 數據通訊：
    用于自動化系統間或多個自動化系統與HMI之間的數據交換。循環執行數據通訊，或通過功能塊從用戶程序事件驅動調用數據通訊。

  為使用戶更為輕松地組態通訊功能，提供了使用方便的 STEP 7 用戶界面。

  數據通訊

  SIMATIC S7-300 配備不同的數據通訊機制：

  • 使用全局數據通訊通過 MPI 在網絡連接的 CPU 之間進行的數據包循環交換。
  • 與具有通訊功能的其他設備進行的事件驅動通訊。可以使用 MPI、PROFIBUS 或 PROFINET 網絡。

  全局數據

  使用“全局數據通訊”服務，網絡連接的 CPU 可以循環交換數據（每個循環最多交換 4 個全局數據包，每個數據包有 22 個字節）。例如，這允許一個 CPU 訪問另一個 CPU 的數據、位存儲器或過程映像。只可通過 MPI 進行全局數據通訊。使用 STEP 7 中的 GD 表進行組態。

  通訊功能

  可以使用集成在系統中的功能塊建立與 S7/C7 合作伙伴的通訊服務。

  這些服務是：

  • 通過 MPI 進行 S7 基本通訊。
  • 通過 MPI、K 總線、PROFIBUS 和 PROFINET/工業以太網的 S7 通訊。
    S7-300 可以用于：
    • 作為服務器，通過 MPI、K 總線和 PROFIBUS 通訊
    • 作為服務器或客戶端，通過集成的 PROFINET 接口通訊

  可以使用可重新加載的功能塊建立與 S5 系列設備和非西門子設備的通訊服務。

  這些服務是：

  • 通過 PROFIBUS 和工業以太網進行的 S5 兼容通訊。
  • 通過 PROFIBUS 和工業以太網進行的標準通訊（非西門子系統）。

  與全局數據相比，必須建立通訊功能的通訊鏈接。

  集成到 IT 世界

  S7-300 允許將 IT 領域輕松地與自動化技術聯系起來。使用 CP 343-1 Advanced 可以實現下列 IT 功能：

  • IP 路由；
    通過 IP 訪問列表在千兆以太網和 PROFINET 接口之間路由 IP V4 消息
  • WEB 服務器；
    通過標準瀏覽器最多可以調用 30 MB 可自由定義的 HTML 頁面；使用 FTP 從內部文件系統處理數據
  • 標準診斷頁面；
    用于對設備所有插入機架的模塊進行快速診斷，無需使用附加工具
  • E-mail；
    可以直接從用戶程序發送包含身份驗證的電子郵件。電子郵件客戶端功能可以從控制系統直接向用戶發出警告。
  • 通過 FTP 進行通訊；
    一種在大多數操作系統平臺常用的開放式協議
  • 30 MB RAM 文件系統可用于緩存動態數據。

  S7-300 PROFINET CPU 配備集成的 Web 服務器。因此，可以使用標準的 Web 瀏覽器從 S7-300 站讀取信息：

  • CPU 一般信息
  • 診斷緩存中的內容
  • 變量表
  • 變量狀態
  • 模板的狀態
  • 報文
  • 工業以太網的相關信息
  • PROFINET 站的拓撲結構

  等時模式

  同步模式系統功能支持同步耦合

  • 分布式信號采集
  • 通過 PROFIBUS 的信號傳輸
  • 程序執行

  在同步 PROFIBUS 的循環中。

  這形成了可采集和處理輸入信號并以恒定的時間間隔（等距離）輸出輸出信號的自動化解決方案。同時生成一致的局部處理圖像。

  由于分布式 I/O 的等距和同步信號處理，S7-300 保證了完全可重復的規定過程響應時間。

  支持系統功能同步模式的組件系列眾多，可用于解決運動控制、測量值采集、高速閉環控制等方面要求嚴格的任務。

  這意味著，在分布式自動化解決方案中，SIMATIC S7-300 現在還可以訪問高速處理操作的重要應用領域，并且可以達到最大的精度和可重復性。這可確保提高生產率，實現優化、穩定的質量。

  模塊的診斷和過程監控

  SIMATIC S7-300 的許多 I/O 模塊都具有智能功能：

  • 監視信號采集（診斷）。
  • 監視過程信號（過程中斷）

  診斷

  診斷系統可用于檢測模塊的信號采集（數字模塊）或模擬處理（模擬模塊）是否正常工作。在評估診斷時，必須區別可參數化診斷報警和非可參數化診斷報警：

  • 可參數化診斷報警：
    只有當已在參數化中啟用診斷報警時才輸出診斷報警。
  • 非可參數化診斷報警：
    在通常情況下輸出這些報警，即，與參數化無關。

  如果診斷報警處于活動狀態（例如，“Encoder supply failure”（編碼器電源故障）），模塊輸出診斷中斷（對于可參數化診斷報警，只在相關參數化后觸發）。CPU 中斷執行用戶程序或較低的優先級，并執行合適的診斷中斷塊 (OB 82)。

  數字量輸入/輸出模塊
  診斷報警	可能的故障原因
  編碼器電源故障	編碼器電源過載 M 的編碼器電源短路
  外部輔助電壓故障	模塊電源電壓 L+ 故障
  內部輔助電壓故障	模塊電源電壓 L+ 故障 內部模塊保險絲故障
  熔斷器分斷	內部模塊保險絲故障
  模塊中的參數不正確	向模塊傳輸?shù)膮?shù)錯誤
  “看門狗”超時	臨時強電磁干擾 模塊故障
  EPROM 故障	臨時強電磁干擾 模塊故障
  RAM 故障	臨時強電磁干擾 模塊故障
  過程中斷丟失	過程中斷速度快于 CPU 處理速度




  模擬量輸入模塊
  診斷報警	可能的故障原因
  外部負載電壓故障	模塊負載電壓 L+ 故障
  組態/參數化錯誤	向模塊傳輸?shù)膮?shù)錯誤
  共模錯誤	輸入端 (M-) 和測量電路 (MANA) 的參考電位之間的電位差 UCM 過高
  斷線	編碼器電路的電阻太高 模塊和傳感器之間的電纜斷開 通道未連接(開路)
  不在量程內	輸入值低于測量范圍，可能的故障原因是 量程為 4 至 20 mA，1 至 5 伏： 傳感器極性接反； 選擇了不正確的量程 其它量程： 選擇了不正確的量程
  超量程	輸入值超出量程




  模擬量輸出模塊
  診斷報警	可能的故障原因
  外部負載電壓故障	模塊負載電壓 L+ 故障
  組態/參數化錯誤	向模塊傳輸?shù)膮?shù)錯誤
  M 短路	輸出過載 輸出 QV 短路至 MANA
  斷線	執行器電阻過高 模塊和執行器之間的電纜斷開 通道未使用（打開）
